HT 10 A/AL

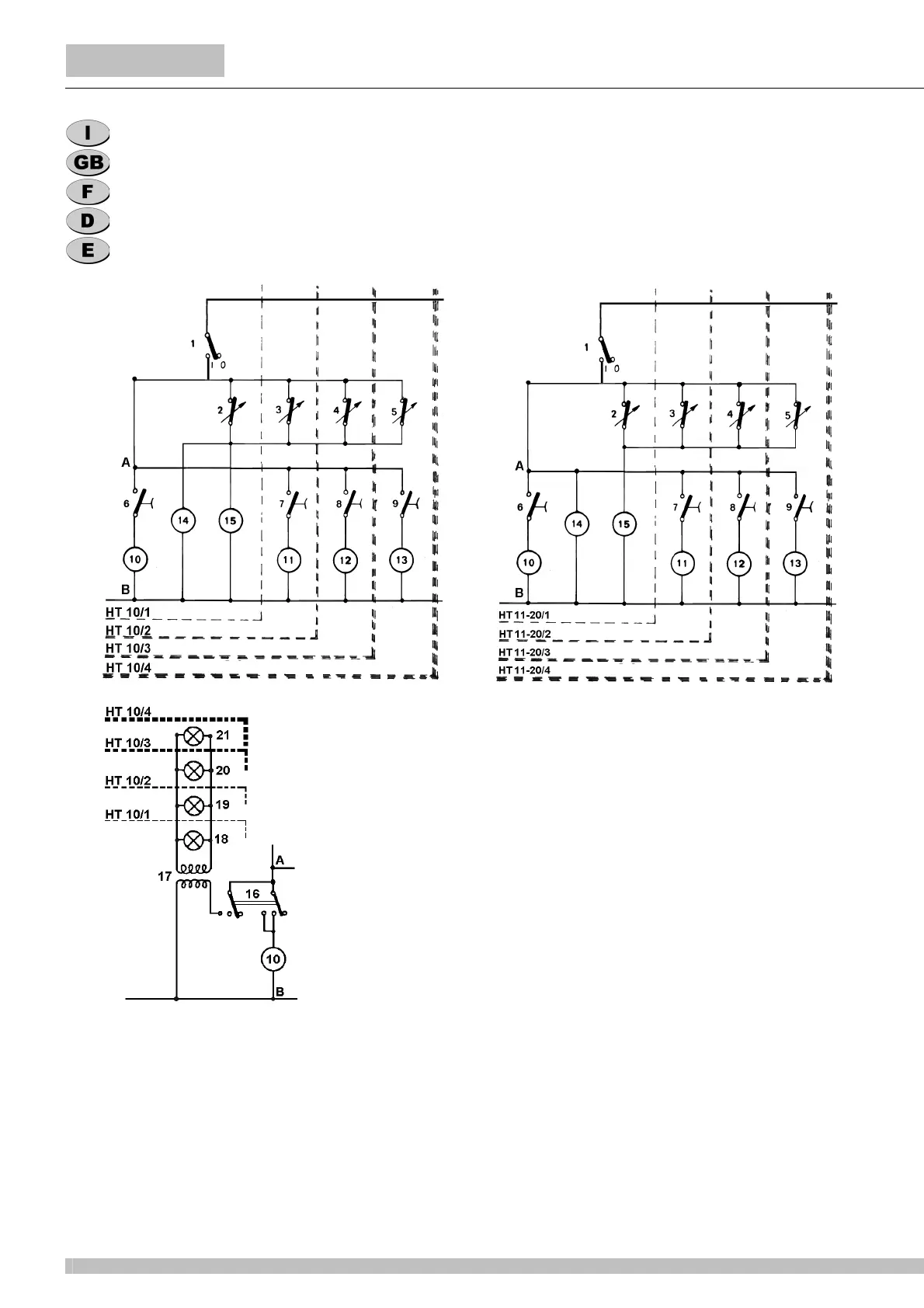

SCHEMA ELETTRICO
WIRING DIAGRAM
SCHEMA ELECTRIQUE
SCHALTSCHEMA
ESQUEMA ELECTRICO
1 Interruttore Switch Interrupteur Schalter Interruptor
2-3-4-5 Termostato Thermostat Thermostat Thermostat Termostato
6-7-8-9 Interruttore pompa/
agitatore
Pump/mixer switch Interrupteur pompe/
brasseur
Pumpe-Mixerschalter Interruptor bomba/agitador
10-11-12-13 Pompa/agitatore Pump/mixer Pompe/brasseur Pumpe/Rührwerk Bomba/agitador
14 Ventilatore Fan Motor Moteur ventilateur Lüftermotor Ventilador
15 Compressore Compressor Compresseur Kompressor Motocompresor
16 Interr. mescolatre luci Mixer and light switch Interr. mélangeur et
luminères
Mixer-Lichtschalter Interruptor agitador y luces
17 Trasformatore Transformer Transformateur Transformator Transformador
18-19-20-21 Lampada coperchio Top light Ampoule du couvercle Birne Lámpara tapa superior
Mod. con luce coperchio
Top light option
Mod. avec couvercle éclaré
Mod. mit Licht
Mod. con tapa iluminada
