PROGRAMMATION
MICROPHONE (MIC)

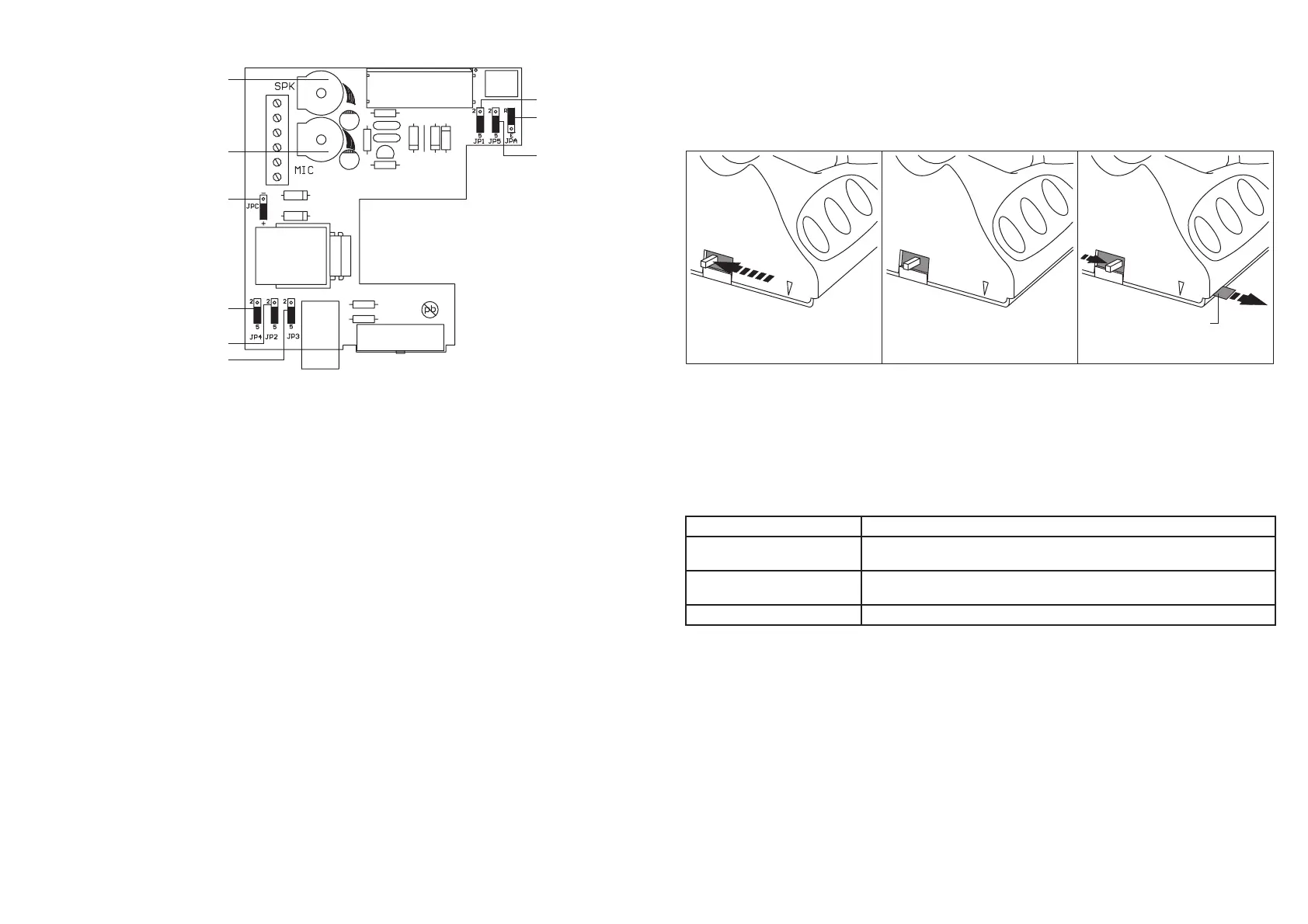

Fig. 3
JPC
JP3
JP2
JP4
HAUT-PARLEUR (SPK)
JP1
JPA
JP5
Les pontets indiqués dans la fi gure sont représentés dans la position implicite (systèmes 4+n avec
ronfl eur).
ATTENTION! Le pontet JPC doit toujours être positionné sur “+”.
SYSTÈMES 4+n (CONFIGURATION PAR DÉFAUT)
Positionner le ponter JPC dans la position “+”.
Pour les systèmes 4+n (5 fi ls audio), confi gurer tous les cavaliers JP1, JP2, JP3, JP4 et JP5 en position “5”
(confi guration standard).
Dans le cas de phonie traditionnelle (capsule charbon), laisser les trimmers MIC et SPK dans la position
implicite (MIC tout tourné dans le sans des aiguilles d’une montre, SPK tout tourné dans le sens inverse des
aiguilles d’une montre). Dans le cas de phonie électronique (micro-électret), tourner le potentiomètre SPK à
fond dans le sens des aiguilles d’une montre.
SYSTÈMES 1+n
Positionner le cavalier JPC en position “+”.
Pour les systèmes 1+n (2 fi ls) confi gurer tous les cavaliers JP1, JP2, JP3, JP4 et JP5 en position “2”.
Tourner le potentiomètre SPK à fond dans le sens des aiguilles d’une montre.
Tourner le potentiomètre MIC environ à mi course.
APPEL AVEC RONFLEUR (CONFIGURATION PAR DÉFAUT)
Positionner le cavalier JPA en position “R”.
APPEL ÉLECTRONIQUE SUR LE HAUT-PARLEUR DU COMBINÉ
Positionner le cavalier JPA en position “E”.
ESSAIS/REGLAGES
Appelez le poste depuis la plaque de rue, vérifi ez qu’il sonne, communiquez, ouvrez la porte.
Ajustez le volume de la sonnerie électronique à l’aide du commutateur à 3 positions.
Le réglage du volume d’appel est disponible seulement pour les interphones programmés avec appel
électronique.
Fig. 4
MAX
Volume d'appel maximum
MIN
Volume d'appel minimum
MUTE
Appel exclu
Rouge
Ajustez le niveau audio de la conversation à l’aide des potentiomètres MICROPHONE (MIC) et HAUT-
PARLEUR (SPK) du poste Ne jamais modifi er les réglages du micro-HP de la plaque de rue, car cela
dérèglerait les niveaux de conversation sur les autres postes de l’installation.
PANNES/REMEDES
La sonnerie ne fonctionne pas Modifi er le positionnement du cavalier JPA
Larsen, siffl ement Modifi er le réglage des potentiomètres MICROPHONE (MIC) et HAUT-
PARLEUR (SPK)
Pas d’ouverture porte Vérifi ez le câblage, notamment la présence du pontet entre 6 et 10 sur le
bornier du poste
Pour un autre cas Contactez le service après-vente
GARANTIE
Nos matériels sont garantis vingt quatre mois, à dater de la facture. La garantie est limitée au remplacement
ou à la réparation en nos ateliers du produit reconnu défectueux.
L’envoi du matériel s’effectue franco dans les deux sens. La garantie s’annule si le matériel a été réparé
sans notre accord.
La garantie du produit ne couvre pas les défectuosités découlant de l’utilisation inadéquate ou abusive du
produit, d’un accident, d’un acte de négligence, d’une mauvaise manipulation, de produits mal entretenus,
d’environnement inadéquat ou de l’usure due à l’usage normal.
Les distances indiquées dans la documentation se réfèrent à des essais effectués dans des milieux idéaux
(essais laboratoire), par conséquent, elles sont considérées comme des données maximum indicatives en
conditions optimales d’utilisations.
URMET DOMUS ne saurait être responsable des données techniques, ni être responsable des pertes ou
dommages, indirects, spéciaux, conséquents ou fortuits (y compris, mais sans s’y limiter, les pertes de
profi ts, d’économies ou de données) découlant de quelque manière de l’utilisation des produits.
§
