22
DS1133-009
3
DS1133-009
SUGGERIMENTI DI COLLEGAMENTO
WIRING INDICATIONS
CONSEILS POUR LA CONNEXION
SUGERENCIAS DE CONEXIÓN
VERBINDUNGVORSCHLAGE
Il fabbricante non è responsabile di eventuali malfunzionamenti in caso di istallazioni del citofono in
impianti con posto esterno non Urmet Domus.
The manufacturer is not responsible for any malfunctioning if the door phone is installed in a system
with a door unit that is not an Urmet Domus model.
Le fabricant n’est pas responsable du mauvais fonctionnement en cas d’installation de l’interphone
dans un système utilisant un poste externe qui n’est pas Urmet Domus.
El fabricante no se hace responsable de eventuales funcionamientos defectosos en caso de
instalaciones del interfono en sistemas con microaltavoz que no sean Urmet Domus.
Der Hersteller ist nicht verantwortlich für Betriebsstörungen falls einer Türlautsprecher nicht vom Urmet
Domus benutzt werden..
IMPIANTI 4+n (5 FILI AUDIO) / 4+n SYSTEMS (5 WIRES AUDIO) / SYSTEME 4+n (5 FILS AUDIO) /
SISTEMAS 4+n (5 HILOS AUDIO) / 4+n-SYSTEM (5 DRÄHTE AUDIO)
1133/15 9 2 6 1 CA CA
Casa costruttrice
Manufacturer
Marque
Fabricante
Code
Apertura
porta
Door
opener
Ouverture
de porte
Apertura
de puerta
Türöffnung
Fonia uscente
Outgoing
speech signal
Phonie
descendante
Fonia en
salida
Audiosignal
von
Innenstelle zu
Außenstelle
Massa
Ground
Masse
Masa
Masse
Fonia entrante
Ingoing
speech signal
Phonie
montante
Fonia en
entrada
Audiosignal
von
Außenstelle zu
Innenstelle
Chiamata
elettronica
Electronic
call tone
Appel
électronique
Llamada
electronica
Elektronischer
Anruf
Chiamata
su buzzer
Call tone
by buzzer
Appel
ronfl eur
Llamada en
zumbador
Anruf durch
Buzzer
ACET 5 10 2 7 9
ACET-
ANTENOPHONE
901
51027 9
ACET-
ANTENOPHONE
701
7364 5
AIPHONE VCK 4 1 3 2 B
AMPER D A C B E
AMPLIVOX Z T 0 R 1
AMPLIVOX Z 8 0 T 1
AMPLIVOX 2 T 0 R 1
ATEA 2 4 3 1 5
AUTA TF92 10 3 4 7 12
AUTELCO P5 a 1 b 2
BELL SYSTEM
TELEPHO.
ZROT I
BITRON VIDEO
AN0002
9 2 6 1 C7 11
BOGEN T 1 3 2 6
BPT 2 1 4 5 3
CENTRAMATIC 4 2 1 3 5
CEVAM 870 2 6 9 4 R
§
§
§
§
§

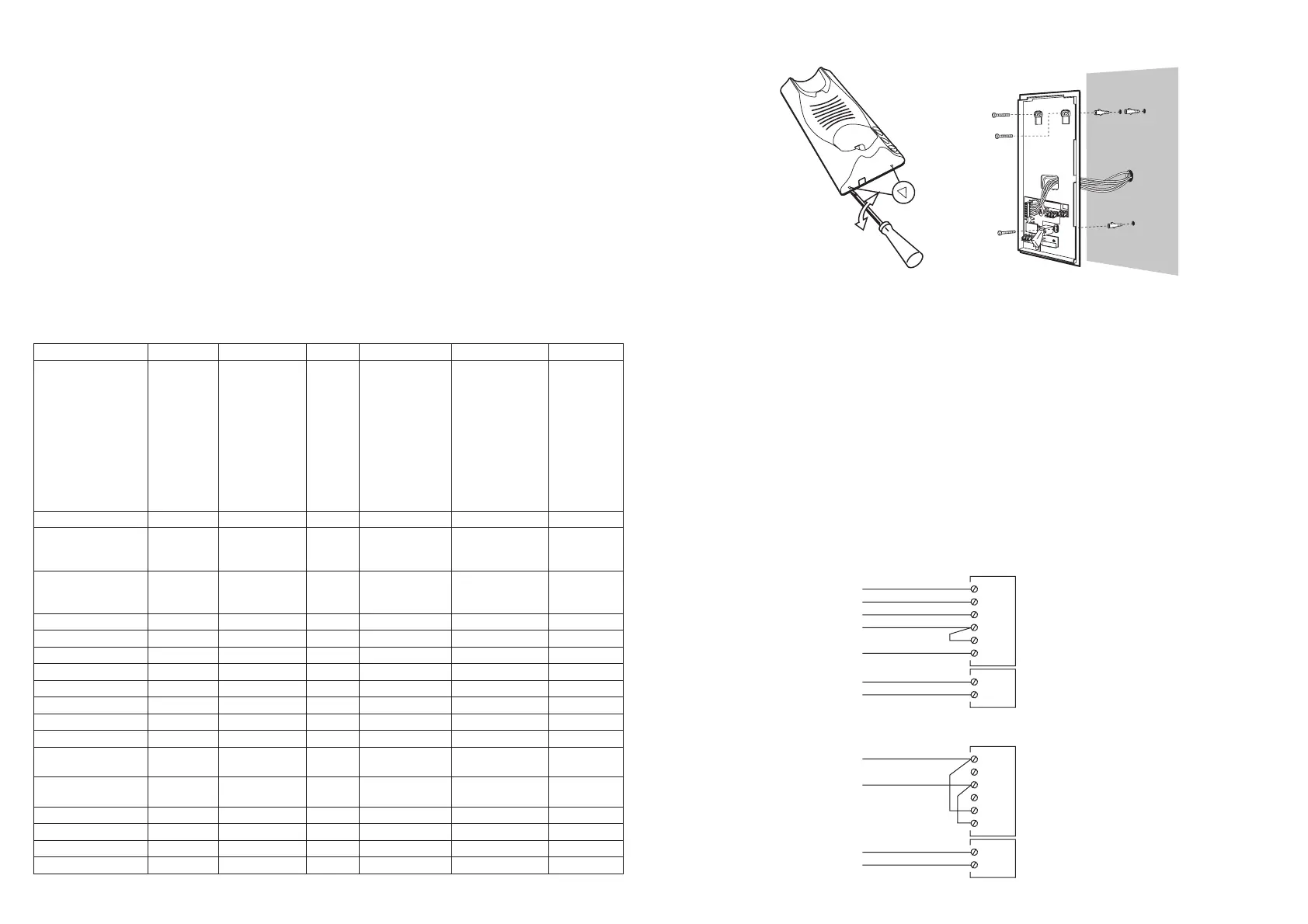

INSTALLAZIONE
Fig. 2
DESCRIZIONE DEI MORSETTI IN FUNZIONE DEL TIPO DI IMPIANTO
IMPIANTI 4+n (5 fili audio)
1 Fonia entrante (altoparlante)
CA Chiamata a ronzatore o elettronica
2 Fonia uscente (microfono)
6 Massa impianto
10 Da collegare al morsetto 6 del citofono
9 Apriporta
IMPIANTI 1+n (2 fili)
1 Collegamento di massa dell’impianto
CA Non connesso
2 Fonia/chiamata/apriporta
6 Non connesso
10 Collegare al morsetto 1 del citofono
9 Collegare al morsetto 2 del citofono
Ricollegare i fili con l’aiuto della tabella delle equivalenze e delle informazioni annotate.
IMPIANTI 4+n
1
CA
2
6
10
9
G/T
T1
Fonia entrante (altoparlante)
Chiamata
Fonia uscente (microfono)
Massa
Apriporta
Tasto supplementare
IMPIANTI 1+n
Massa
1
CA
2
6
10
9
G/T
T1
Fonia/chiamata/apriporta
Tasto supplementare
