PORTUGUÊS
- 52 -
DESCRIÇÃO
Este sistema de abertura é composto por uma placa electrónica
com as seguintes características:
• Está equipada com um receptor de rádio super-heteródino
434,15 MHz.
• Podem ser memorizados até 48 canais em cada central.
• O dispositivo é comandado por transmissores de rádio da série
PROTEO, DUO, ARTEMIS, ADLER e DEV-T1.
• É possível comandar o toldo/estore através de um botão de
comando externo (do tipo Normalmente Aberto, de qualquer
série ou modelo).
• A fase de programação pode ser efectuada via rádio.
• A instalação prevê a utilização de um sensor modelo
WIND / MISTRAL / METEO / HURRICANE.
CARACTERÍSTICAS TÉCNICAS
Alimentação: 230 VCA - 50/60Hz / 120 VCA - 60Hz
Capacidade dos contactos dos relés: 10A
Sensibilidade do receptor: - 105 dBm por S/N = 17 dB
com m = 100%
Protecção: IP55
LÓGICA DE FUNCIONAMENTO DO
BOTÃO EXTERNO
Cada vez que o botão é premido, a central efectua os seguintes
comandos de forma sequencial:
ABRIR a STOP a FECHAR a STOP a ABRIR ...
LÓGICA DO TRANSMISSOR
A lógica de funcionamento cada vez que as teclas são premidas é
a seguinte:
UP: FECHAR a FECHAR a FECHAR
STOP: STOP a STOP a STOP
DOWN: ABRIR a ABRIR a ABRIR
ACTIVAÇÃO DOS SENSORES
Para activar os sensores, é necessário que haja, pelo menos, um
transmissor memorizado.
m IMPORTANTE:
• A intervenção do anemómetro provoca a desactivação do
funcionamento do radiocomando e do botão externo durante
cerca de 8 minutos.
• O sensor anemométrico deve ser instalado perto do toldo para
evitar que um eventual excesso de vento possa danificar a
respectiva estrutura.
TEMPO DE TRABALHO DO MOTOR
A central de comando interrompe o movimento do motor após 2
minutos: em caso de mau funcionamento do fim de curso, este
tempo de suspensão evita o sobreaquecimento do motor.
m ADVERTÊNCIAS IMPORTANTES
• Atenção: é importante para a segurança das pessoas que estas
instruções sejam seguidas. Guarde as instruções.
• Importantes instruções de segurança para a instalação.
Atenção: uma instalação incorrecta pode causar acidentes
graves. Siga todas as instruções de instalação.
• Este dispositivo deve ser instalado apenas por pessoal
qualificado.
• O botão de comando deve ter características de isolamento
adequadas para instalações eléctricas de 230 VCA-50Hz /
120 VCA-60Hz.
• O instalador deve providenciar a protecção do dispositivo
através de um interruptor magnetotérmico diferencial (com
separação entre os contactos de, pelo menos, 3 mm) que
garanta o corte omnipolar da rede eléctrica em caso de avaria.

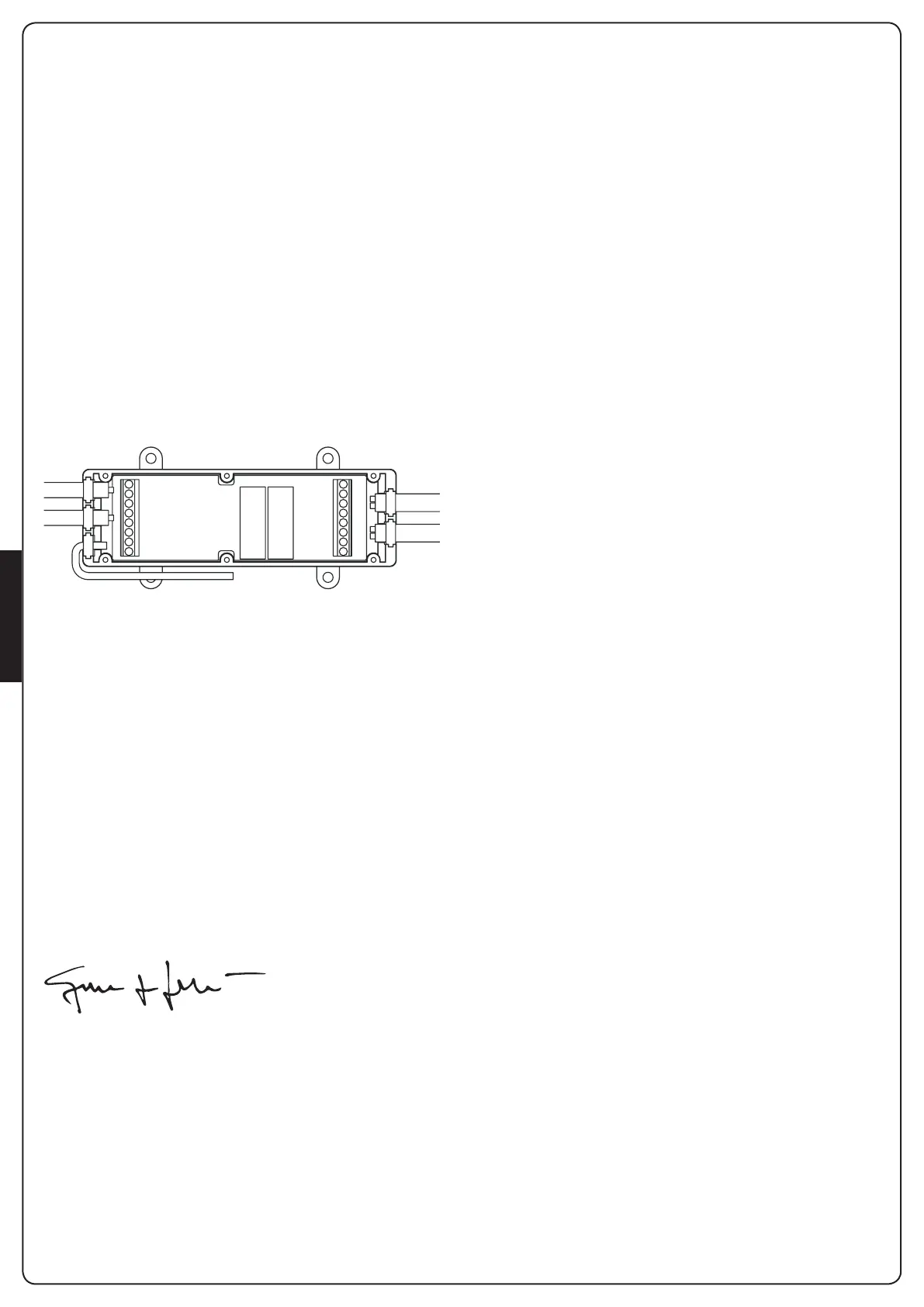

• Para garantir a estanquidade da caixa, é fundamental que os
cabos utilizados na cablagem sejam descarnados conforme
ilustrado na figura:
DECLARAÇÃO UE DE
CONFORMIDADE
V2 S.p.A. declara que os produtos CU1 são conformes aos
requisitos essenciais estabelecidos pelas seguintes directivas:
• 2014/30/UE (Directiva EMC)
• 2014/35/UE (Directiva Baixa Tensão)
• 2014/53/UE (Directiva Rádio)
• Directiva ROHS2 2011/65/CE
Racconigi, lì 01/06/2015
O Legal Representante da V2 S.p.A.
Giuseppe Pezzetto
