E [mm] A [mm]
90°
130 170
140 165
150 160
160 150
170 150
180 145
190 135
200 130
100°
130 155
140 150
150 145
160 140
170 140
180 135
110°
130 155
140 155
FIG.2

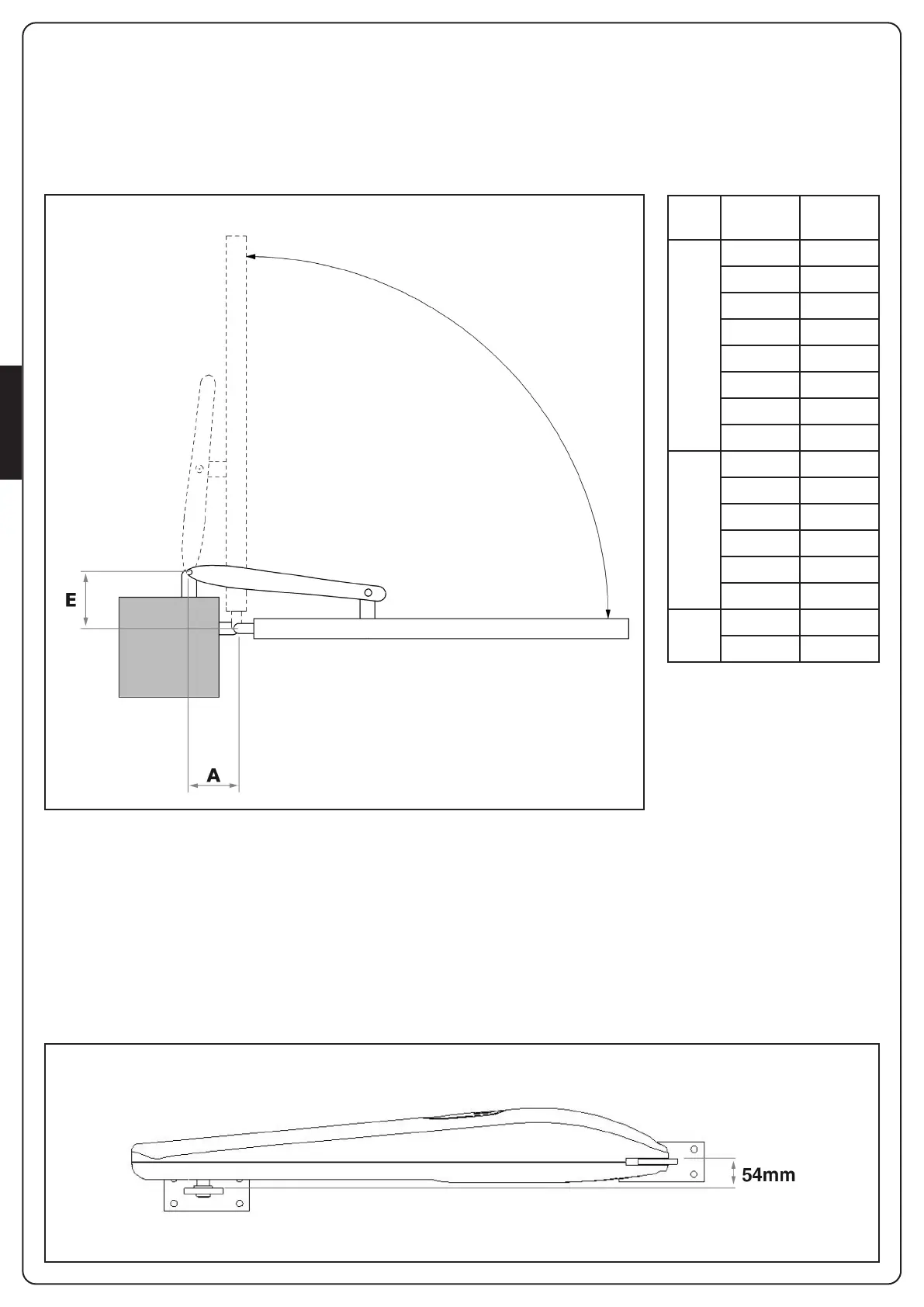

MEDIDAS DE INSTALACION
Para efectuar una correcta instalación de los operadores y
garantizar un funcionamiento óptimo de la automatización, es
necesario respetar las cotas de medición de la tabla.
Eventualmente, modificar la estructura de la puerta, de forma que
se adapte a uno de los casos de la tabla de abajo.
ALTURA DE LOS SOPORTES
Fije los soportes con 54 mm de distancia entre las
superficies de apoyo, para anclar el motorreductor en una
posiciónperfectamente horizontal.
