ESPAÑOL
- 71 -
3 - INSTALACION DEL MOTOR

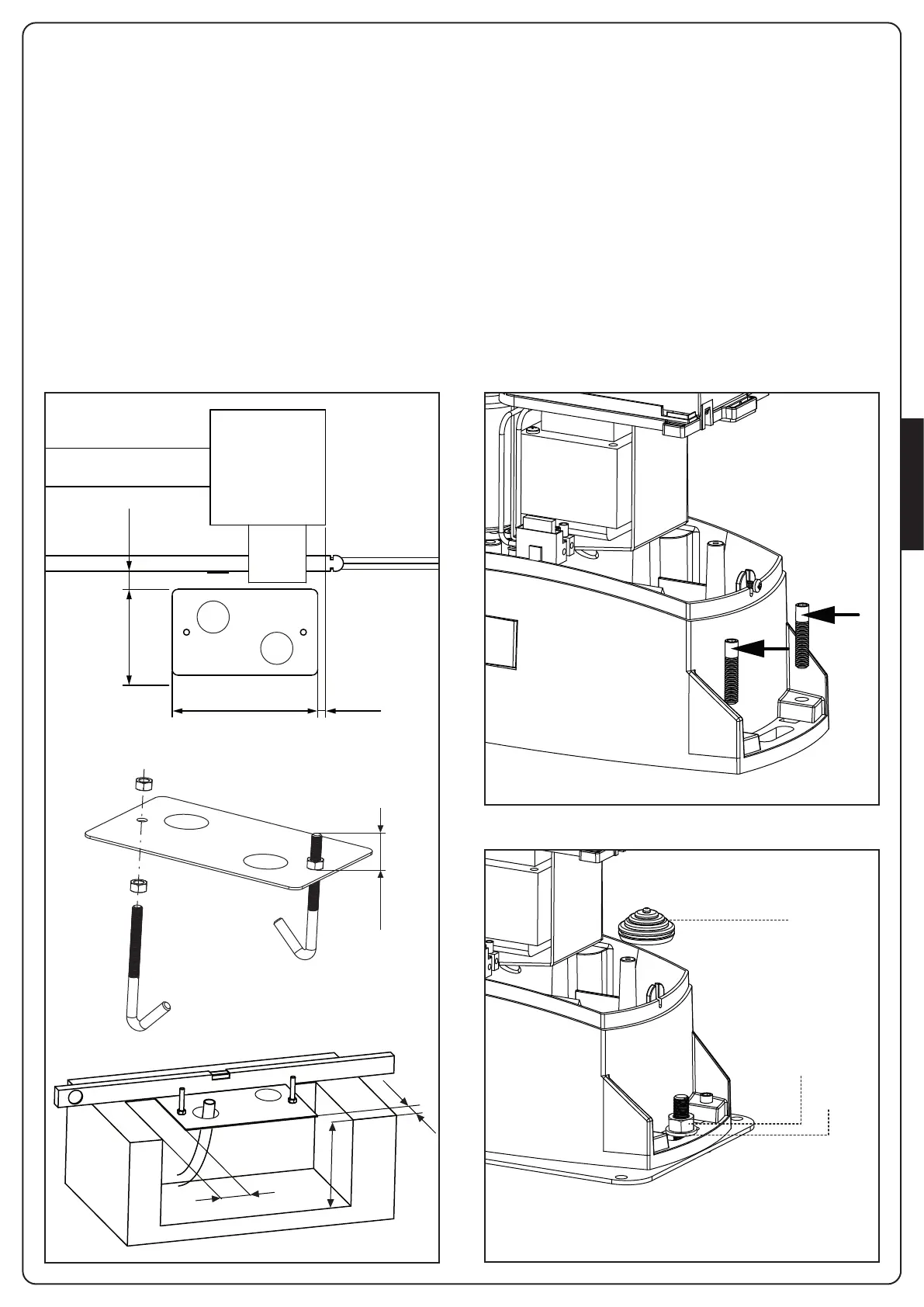

3.1 - COLOCACION DEL MOTOR
Para fijar TORQ seguir las siguientes instrucciones
1. Preveer una agujero de cimentación, usando como referencia
las medidas indicadas en figura
2. Instalar uno o màs tubos para el paso de los cables elèctricos.
3. Ensamblar las 2 pletinas de cimentacion en la placa de anclaje
y fijarla mediante las 4 tuercas suministradas.
4. Hechar el hormigón en el agujero y colocar la placa de
fijación.
m ATENCIÒN: Controlar que la placa este bien nivelada y
paralela a la puerta
5. Esperar que el hormigon fragüe completamente
6. Desenroscar las 2 tuercas que tienen la base unida a las
pletinas y colocar el motor sobre la placa
7. Insertar los 4 espárragos con las tuercas correspondientes en
los alojamientos. Regular los 4 espárragos en modo que el
motor este perfectamente nivelado.
8. Verificar que el motor este perfectamente paralela a la
puerta,insertar las 2 arandelas R y atornillar ligeramente las 4
tuercas D
m ATENCION: Introducir la junta G en el agujero donde
pasan los cables como se indica en el dibujo. Agujerear
la junta para hacer pasar los cables que se conectarán al
cuadro, ajustando los tamaños de los agujeros para evitar
que entren los insectos o pequeños animales.
min 60mm
10cm
30cm
10cm
37 mm177 mm
20 mm325 mm
D
R
G
