2 Hinweise zur Dokumentation
4 Installations- und Wartungsanleitung 0020244064_00
2 Hinweise zur Dokumentation
2.1 Mitgeltende Unterlagen beachten
▶ Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2 Unterlagen aufbewahren
▶ Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für folgende Produkte:
Produkt – Artikelnummer
VPS R 100/1 M
0010021456
VPS R 200/1 B
0010021457
3 Produktbeschreibung

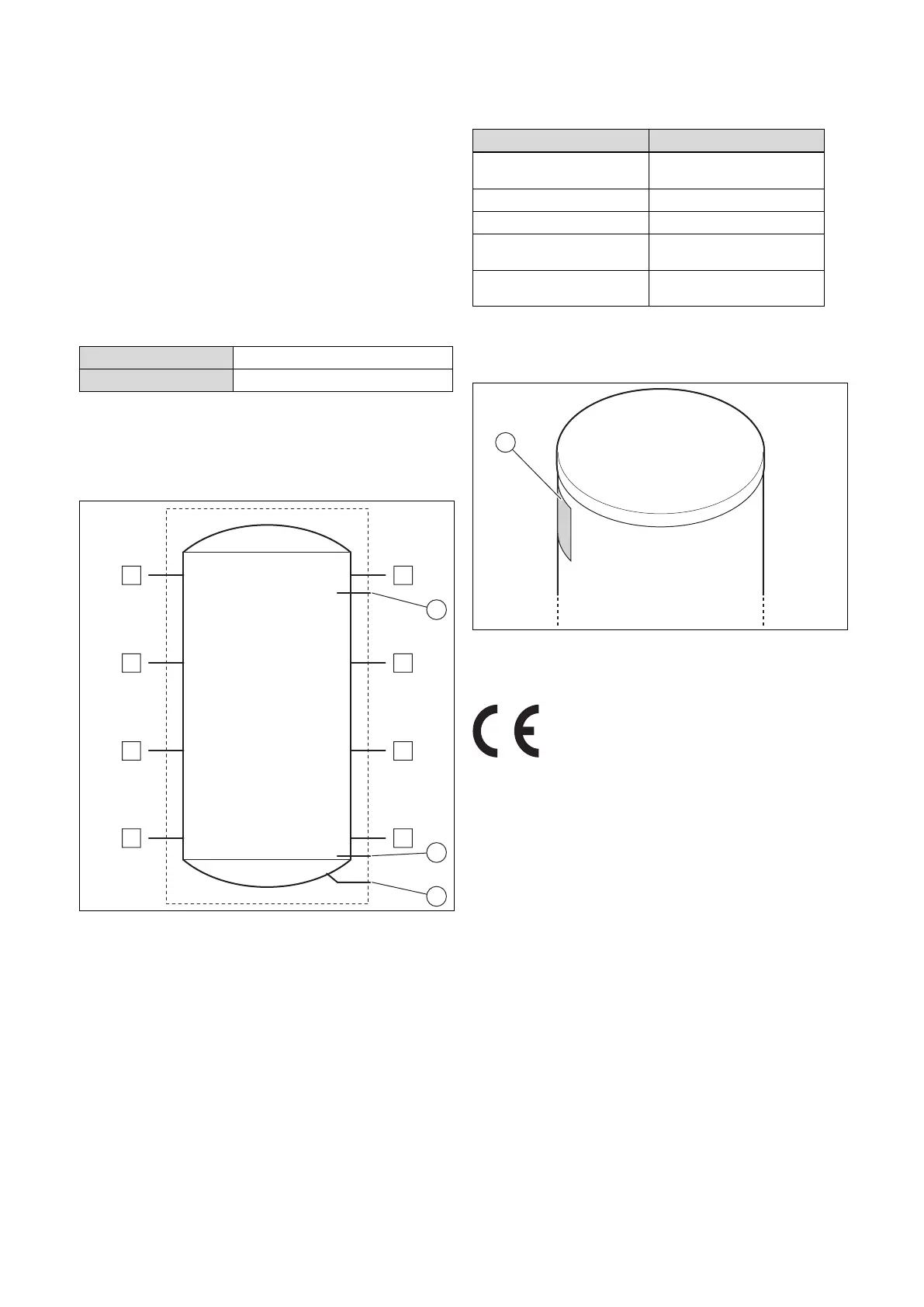

3.1 Produktaufbau
A
B
C
D
A
B
C
D
1
2
3
1 Fühlerrohr für den
Temperaturfühler oben
2 Fühlerrohr für den
Temperaturfühler unten
(nur beim Modell 200L)
3 Entleerungsanschluss
G3/4 (nur beim Modell
200L)
A Hydraulikanschluss G1"
1/2
B Hydraulikanschluss G1"
1/2
C Hydraulikanschluss G1"
1/2
D Hydraulikanschluss G1"
1/2
3.2 Angaben auf dem Typenschild
Das Typenschild enthält folgende Angaben:
Abkürzungen/Symbole Beschreibung
Serial-Nr. Handelsname und Serial-
nummer des Produkts
"XX" kg Nettogewicht
"XX" L Speicherinhalt gesamt
"XX" mPa Maximaler Betriebsdruck des
Speichers
"XX" °C Maximale Betriebstempera-
tur des Speichers
3.3 Serialnummer
Anbringungsort des Typenschilds:
1
Modell und Serialnummer stehen auf dem Typenschild (1).
3.4 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß dem Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4 Montage
Alle Abmessungen in den Abbildungen sind in Millimetern
(mm) angegeben.
