ES

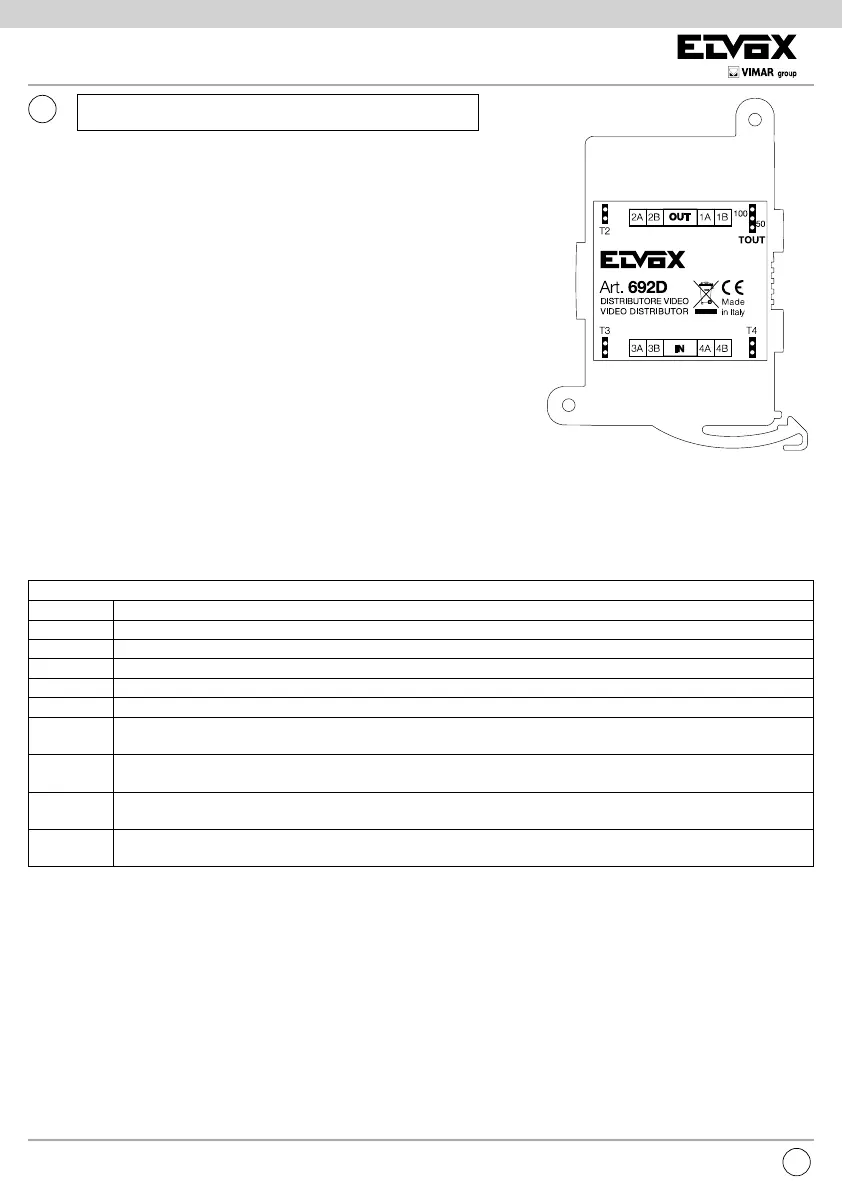

Descripción
El Art. 692D es un distribuidor pasivo en planta. El distribuidor se puede alojar
en una caja de derivación o riel DIN. El esquema de conexión SI632 se refiere
a un equipo de videoportero con un montante y distribuidor en planta. Otras
configuraciones se encuentran en las instrucciones de las placas, las unidades
electrónicas o el manual Due Fili.
Características
La corriente máxima para cada salida es de 700 mA (puede admitir dos monito-
res en paralelo con encendido simultáneo).
Temperatura de ejercicio + 5 / + 40 °C.
Medidas (Ancho x Alto x Fondo): 60x82x21 mm
Leyenda de bornes y conexiones
IN Entrada montante Due Fili
OUT Salida montante Due Fili.
1A - 1B Salida hacia portero automático/videoportero. Debe conectarse siempre.
2A - 2B Salida hacia portero automático/videoportero. Si no se conecta, véase la descripción de T2
3A - 3B Salida hacia portero automático/videoportero. Si no se conecta, véase la descripción de T3
4A - 4B Salida hacia portero automático/videoportero. Si no se conecta, véase la descripción de T4
TOUT Pin-strip de 3 vías. El puente debe retirarse si el montante sigue después del borne OUT. Debe conectarse a 100
(por defecto) o 50 si el 692D es el último de la cadena.
T2 Pin-strip de 2 vías. Con portero automático o videoportero conectado a los bornes 2A y 2B, el puente debe reti-
rarse. Si no se conecta nada a los bornes, deje conectado el puente.
T3 Pin-strip de 2 vías. Con portero automático o videoportero conectado a los bornes 3A y 3B, el puente debe reti-
rarse. Si no se conecta nada a los bornes, deje conectado el puente.
T4 Pin-strip de 2 vías. Con portero automático o videoportero conectado a los bornes 4A y 4B, el puente debe reti-
rarse. Si no se conecta nada a los bornes, deje conectado el puente.
Conexiones y configuraciones
La conexión de la salida 1A y 1B es obligatoria para el correcto funcionamiento del equipo.
Si se conectan las líneas 2A - 2B, 3A - 3B, 4A - 4B, hay que retirar respectivamente los puentes T2,T3, T4. Si no se utilizan, deje conec-
tados los puentes T2, T3, T4. Si el montante sigue después del borne OUT, retire el puente TOUT. En el último 692D del montante (el
borne OUT no se utiliza) el puente TOUT debe estar conectado a 100 si se utiliza el cable Elvox, a 50 si se utiliza el cable CAT5 de pares
acoplados.
