Vimar K40911 User Manual

20
K40910 - K40911 - K40930 - K40931

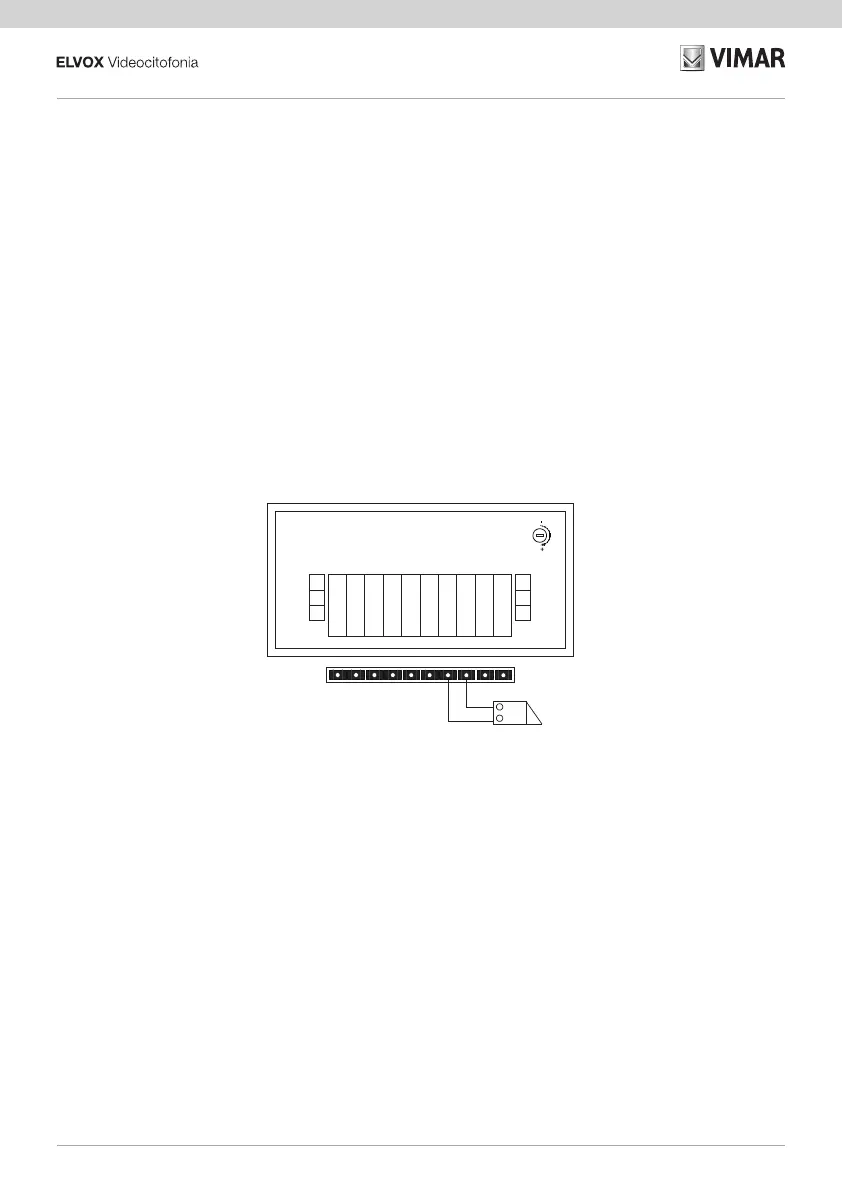

Collegamento della elettroserratura
Connection of electric door lock
Connexion de l'électroserrure
Anschluss des Elektroschlosses
Conexión de la electrocerradura
Ligação do trinco elétrico
Σύνδεση της ηλεκτρικής κλειδαριάς
Comado da alimentazione interna
Command from internal power supply
Commande via l'alimentation intérieure
Schaltbefehl über interne Versorgung
Accionamiento desde la alimentación interna
Comando a partir da alimentação interna
Διακόπτης εσωτερικής τροφοδοσίας
-
+
Lock
1
2
3
Addr1
Addr0
COM
JUMPER
SPECIFICATION
MODEL:OUTDOOR STATION
BUS1+
BUS1-
GND
COM
NO/NC BUS2+
BUS2-
LOCK
GND
CCTV
SPEAKER
1
2
3
NO
NC
NO/NC
JUMPER
Max 12 V - 1,1 A. • Max 12 V - 1.1 A. •
Max 12 V - 1,1 A. • Max. 12 V - 1,1 A. •
Máx 12 V 1,1 A. • Máx. 12 V - 1,1 A. •
12 V - 1,1 A το μέγ.
Lunghezza massima del cavo per comando elettroserratura e comando con contatto pulito: 30 m.
Maximum cable length for electric door lock command and command with dry contact: 30 m.
Longueur maximale du câble pour la commande de l'électroserrure et la commande contact sec : 30 m.
Maximale Länge des Kabels für Elektroschloss und Steuerbefehl mit potenzialfreiem Kontakt: 30 m.
Longitud máxima del cable para mando de electrocerradura y mando con contacto libre de potencial: 30 m.
Comprimento máximo do cabo para comando do trinco elétrico e comando com contacto seco: 30 m.
Μέγιστο μήκος καλωδίου για διακόπτη ηλεκτρικής κλειδαριάς και διακόπτη με καθαρή επαφή: 30 m.
