28
TAB: 40505
ES

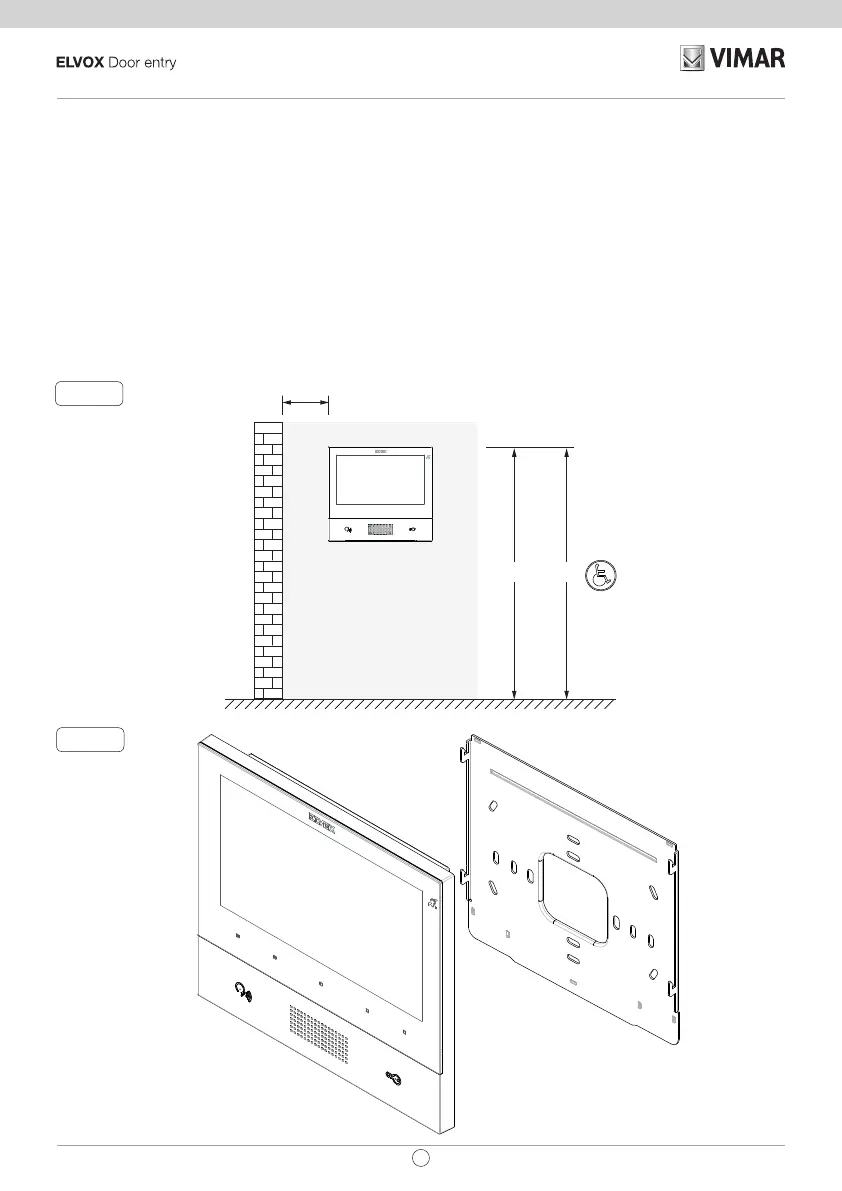

Fig. 1
Fig. 2
Montaje
Importante:
Se recomienda instalar el dispositivo a una altura de unos 160 cm del suelo teniendo cuidado de no expo-
nerlo a fuentes directas de iluminación para evitar molestos fenómenos de reflexión en la superficie de la pantalla LCD.
Nota: en la fig. 1 se muestran las medidas de montaje recomendadas, salvo que la normativa vigente en materia esta
-
blezca otras.
1. Fije la placa a la pared, con soporte metálico, sobre la caja: circular 2M (Vimar V71701), 3M (Vimar V71303, V71703)
horizontal y vertical, 4+4M (Vimar V71318, V71718) y cuadrada British standard.
2. Cablee la caja de bornes (fig. 5).
3. Configure la terminación de la señal de vídeo (fig. 6).
4. Montaje del videoportero: colóquelo sobre la placa manteniéndolo ligeramente levantado y entonces, manteniendo pre
-
sionado el frente, empuje suavemente hacia abajo hasta que quede encajado.
5. Si fuera necesario soltar el videoportero, hay que ejercer una ligera presión en la pestaña correspondiente (fig. 3) y
levantar (de abajo hacia arriba) para desenganchar el videoportero del bastidor.
1,20m1,60 / 1,65m
> 10 cm
