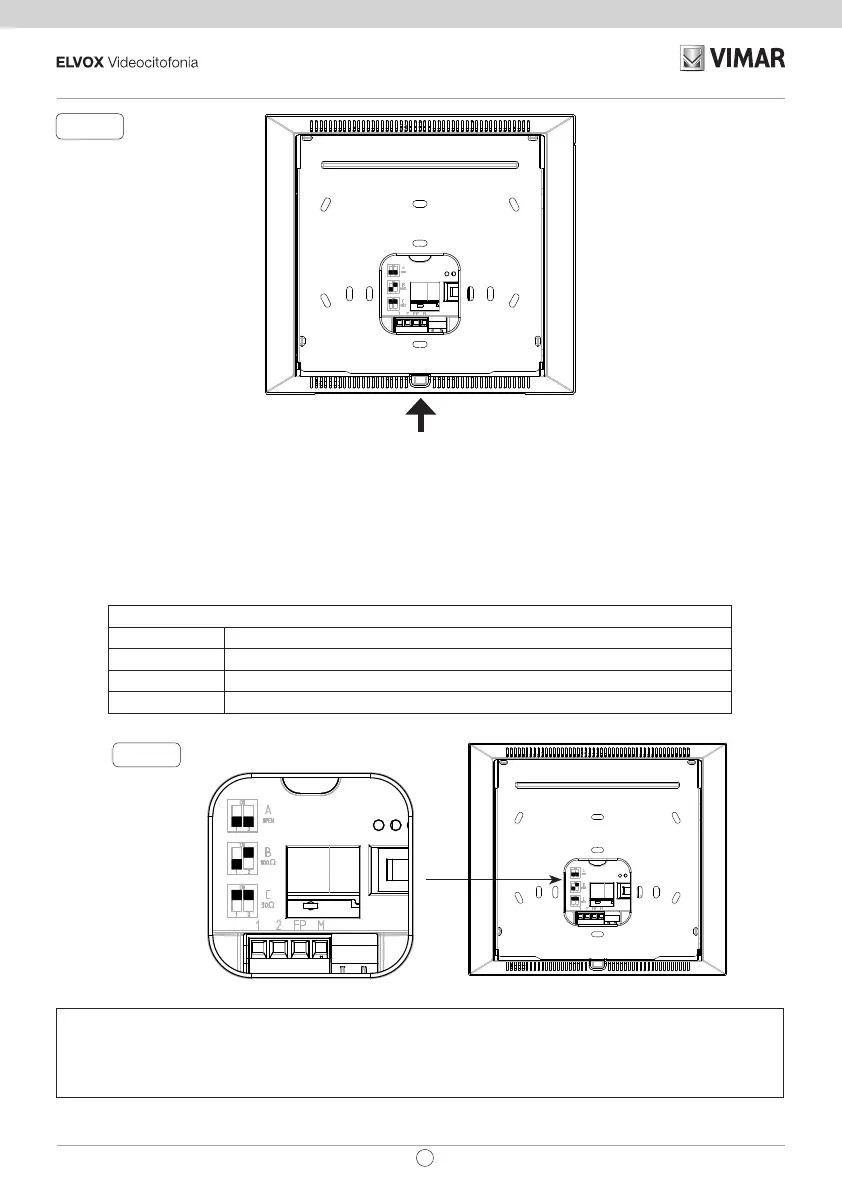

Fig. 3
Connessioni
Sul retro è presente una morsettiera per:
• Il collegamento del bus Due Fili Plus
• L’ingresso Fuori Porta locale.
La distanza massima del collegamento è 10 m. Tramite congurazione eseguita da
SaveProg può essere ulizzato come ingresso per la funzione Allerta. Vedere il relavo paragrafo.
Morsettiera di collegamento
Morsetti Funzione
1, 2 Linea digitale BUS DUE FILI PLUS.
FP Ingresso tasto chiamata Fuori Porta locale (riferimento al morsetto M).
M Riferimento massa
Fig. 5
Nota: l’Art. 40505 non dispone dei morsetti per l’alimentazione supplementare. Per questo motivo se la sezione del bus Due
Fili nel quale il posto interno si trova dovesse essere impegnata in un’altra chiamata / conversazione o un altro 40505 dovesse
essere acceso per qualsiasi motivo e in qualsiasi stato, un secondo 40505 non si potrà accendere e all’utente verrà dato un
avviso mediante un tono. L’unica azione possibile è il comando della serratura mediante il tasto dedicato, se non congurato
per altri utilizzi, e si può utilizzare la funzione Allerta come descritto nel relativo paragrafo.
