7

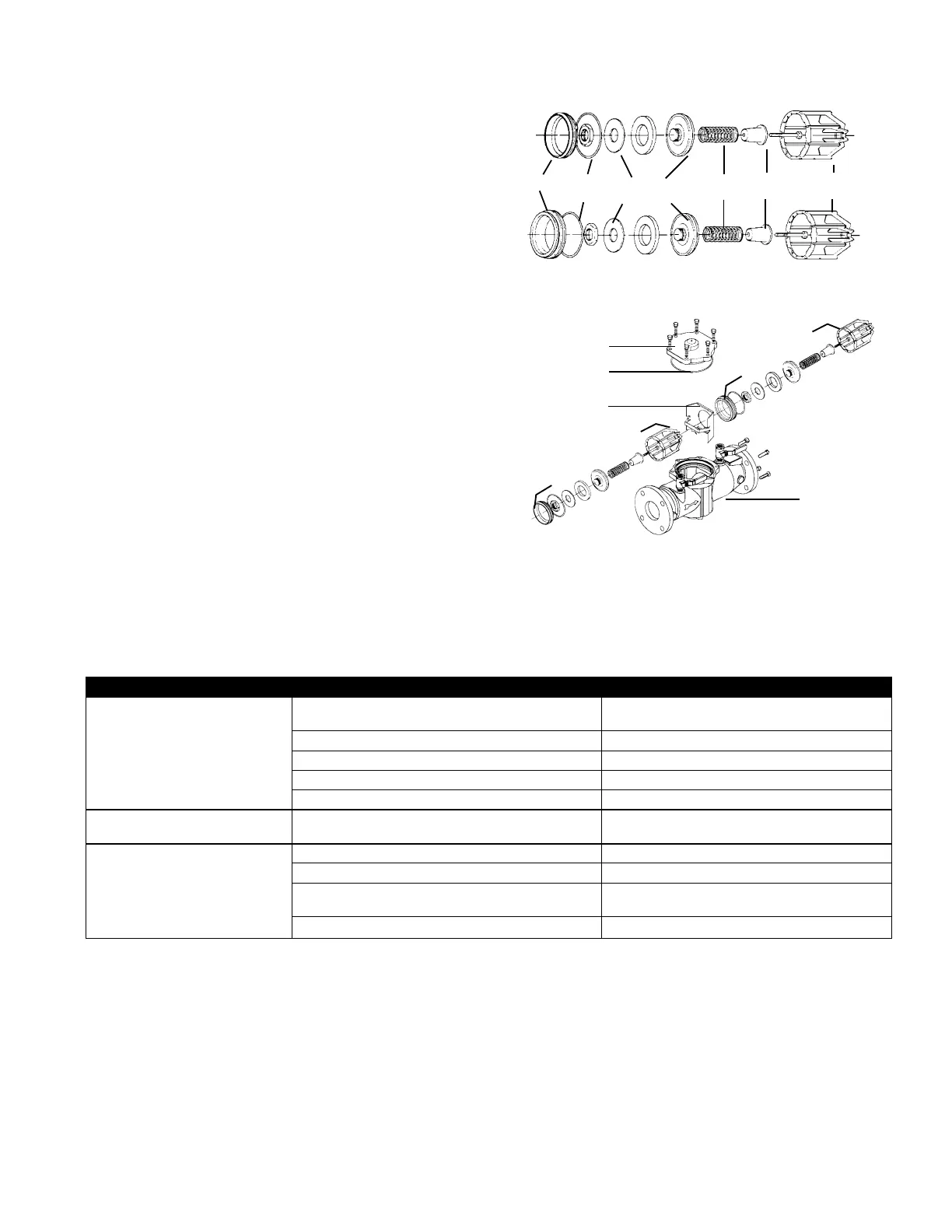

Entretien des premier et deuxième clapets antiretour
Siège
Joint torique
de siège
Ensemble
de disque
Ressort
Bague
d’arrêt
Capuchons/
siège
Couvercle
Joint torique
de couvercle
Bague d’arrêt
Corps
Premier clapet
Deuxième
clapet
Aucun outil spécial n’est requis pour l’entretien de l’assemblage.
1. Retirez les boulons du couvercle et le couvercle.
2. Retirez le dispositif de retenue de l’alésage du corps. Les modules
de clapets antiretour peuvent maintenant être retirés de la vanne à la
main ou à l’aide d’un tournevis.
3. Les sièges de clapet sont fixés à la cage avec un dispositif de ver-
rouillage de type baïonnette. En tenant la cage d’une main, poussez le
siège vers l’intérieur et tournez dans le sens antihoraire contre la cage.
Le siège, la cage à ressort, le ressort et l’ensemble disque sont main-
tenant des composants individuels.
4. Nettoyez et réassemblez le disque. Ou, selon son état, jetez ou rem-
placez par un nouvel assemblage de la trousse de réparation. Les
joints toriques doivent être nettoyés ou remplacés au besoin. Pour
plus d’informations, reportez-vous à la liste de prix des pièces de
réparation PL-RP-BPD.
5. Remonter les modules de clapet antiretour. Les modules de clapet
sont installés dans le corps de vanne, les sièges faisant face à l’entrée
de la vanne. Les modules doivent être solidement en place avant de
pouvoir remplacer le dispositif de retenue.
Vérifier les assemblages
Dépannage
SYMPTÔME CAUSE SOLUTION
Le clapet antiretour ne tient pas une
pression minimale de 1,0lb/po
2
.
Débris sur la surface d’étanchéité du disque de
contrôle
Démontez et nettoyez
Fuite du robinet-vanne Démontage et nettoyage ou réparation
Disque de siège ou joint torique de siège endommagé Démontez et remplacez-le
Guide endommagé maintenant le clapet ouvert Démonter et nettoyer ou remplacer
Ressort faible ou cassé Démonter et remplacer le ressort
Claquement pendant les conditions
de débit
Guide usé, endommagé ou défectueux Démonter et réparer ou remplacer le guide
Débit faible, vanne ligne principale Clapet antiretour de ligne principale encrassé Démontez et nettoyez
Crépine de compteur bouchée Démontez et nettoyez
Disque de siège ou siège de la ligne principale
endommagé
Démontez et remplacez-le
Ressort de ligne principale cassé Démontez et remplacez-le
