Algemene aanwijzingen
• Inspecteer-nahetuitpakken-deonderdelenopmo-
gelijke schade die tijdens het transport zou kunnen
zijn ontstaan. Informeer de leverancier onverwijld als
er problemen zouden zijn. Later ingediende klachten
zullen niet worden erkend.
• Vergewisuervandatalleonderdelenindeomvangvan
de levering zijn begrepen.
• Leer-doordegebruiksaanwijzingtebestuderen-uw
machine kennen alvorens u de machine gaat gebruiken.
• Gebruikuitsluitendorigineleonderdelen,verkrijgbaar
bij uw Woodster-speciaalzaak, zowel toebehoren alsook
die onderdelen, welke slijten of moeten worden vervan-
gen.
• Gebruikbijhetbestellenonzeartikelnummers,evenals
het type en het jaar van fabricage van uw machine.

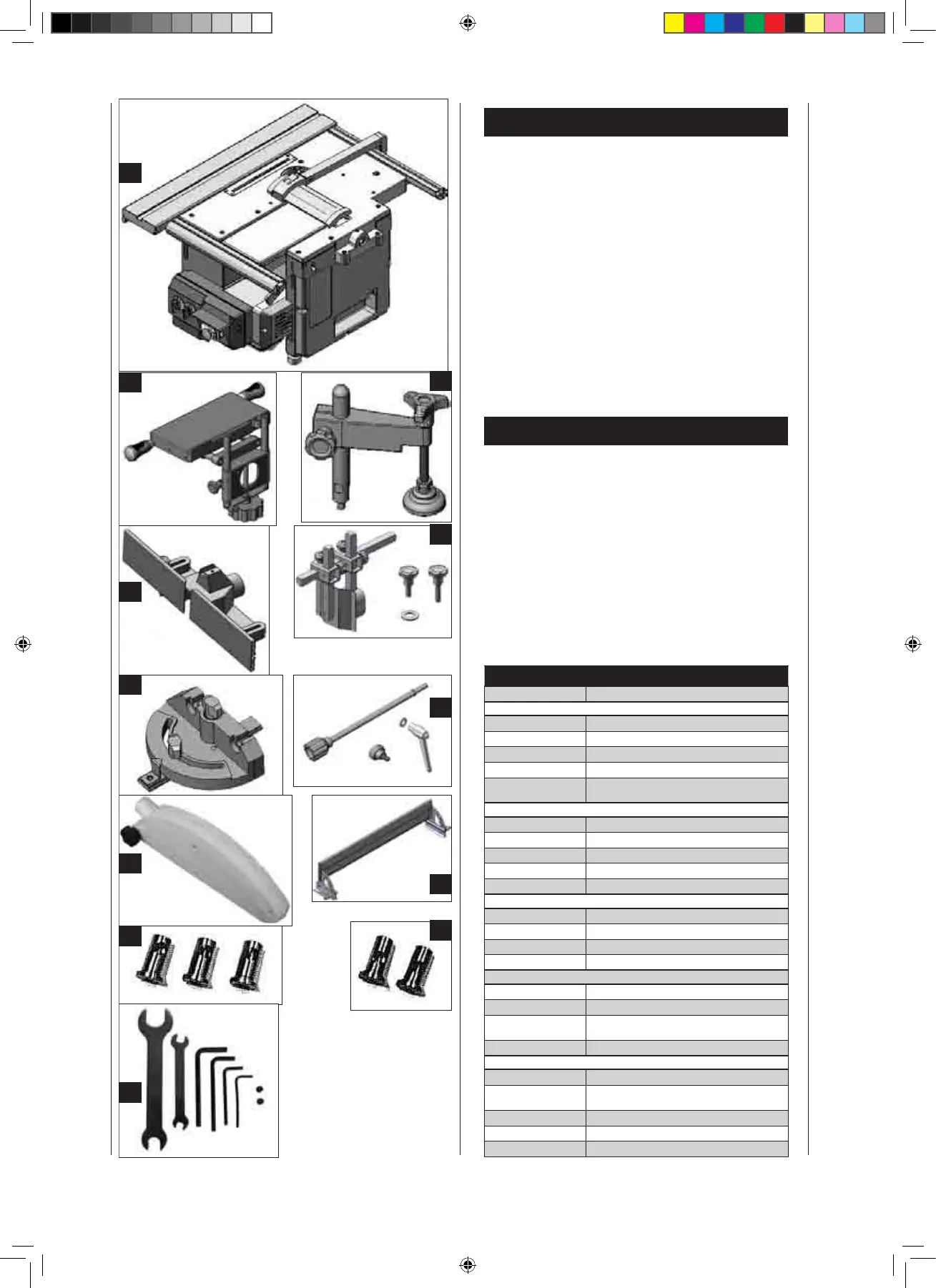

Omvang van de levering / Paklijst afb. 1
1. Basismachine
2. Sleuvenfreesmachine
3. Werkstukspanner
4. Freesaanslag
5. Aandrukvoorziening
6. Verstekkaliber
7. Spanschroef
8. Beschermkap
9. Langsaanslag
10. Inspanhuls / sleuf
11. Inspanhuls / frees
12. Gereedschappen
c6 06
Maten l/b/h
840 x 635 x 475 mm
Technische gegevens voor vlakschaaftafel:
Schaafbreedte
154 mm
Lengte van de tafel
620 mm
Max. spaandikte
1,5 mm
Aantal messen
2
Rotatiesnelheid van
de schaafas
6000 1/min
Technische gegevens voor vandiktetafel:
Schaafbreedte
154 mm
Schaafhoogte
9–92 mm
Tafellengte
315 mm
Max. spaandikte
1,5 mm
Voedingsnelheid
7 m/min
Cirkelzaagtafel:
Tafelmaat
620 x 325
Zaagblad
200 x 30 x 2,6/1,6 mm z20
Zaaghoogte
65 mm
Rotatiesnelheid
4200 1/min
Bovenfrees:
Gereedschapopnemer
12 mm
Gereedschappen
6 / 8 mm
Verstelling van de
spilhoogte
0–42 mm
Rotatiesnelheid
9000 1/min
Bovenfrees:
Tafelmaat
260 x 125 mm
Inspanbereik van de
boorklauw
13 mm
Sleuvenfrees
6 / 8 / 10 mm
Sleufdiepte
45 mm
Verticale verplaatsing
60 mm
1
2
3
4
5
6
7
8
9
10
11
12
