ギヤボックスの組み立て

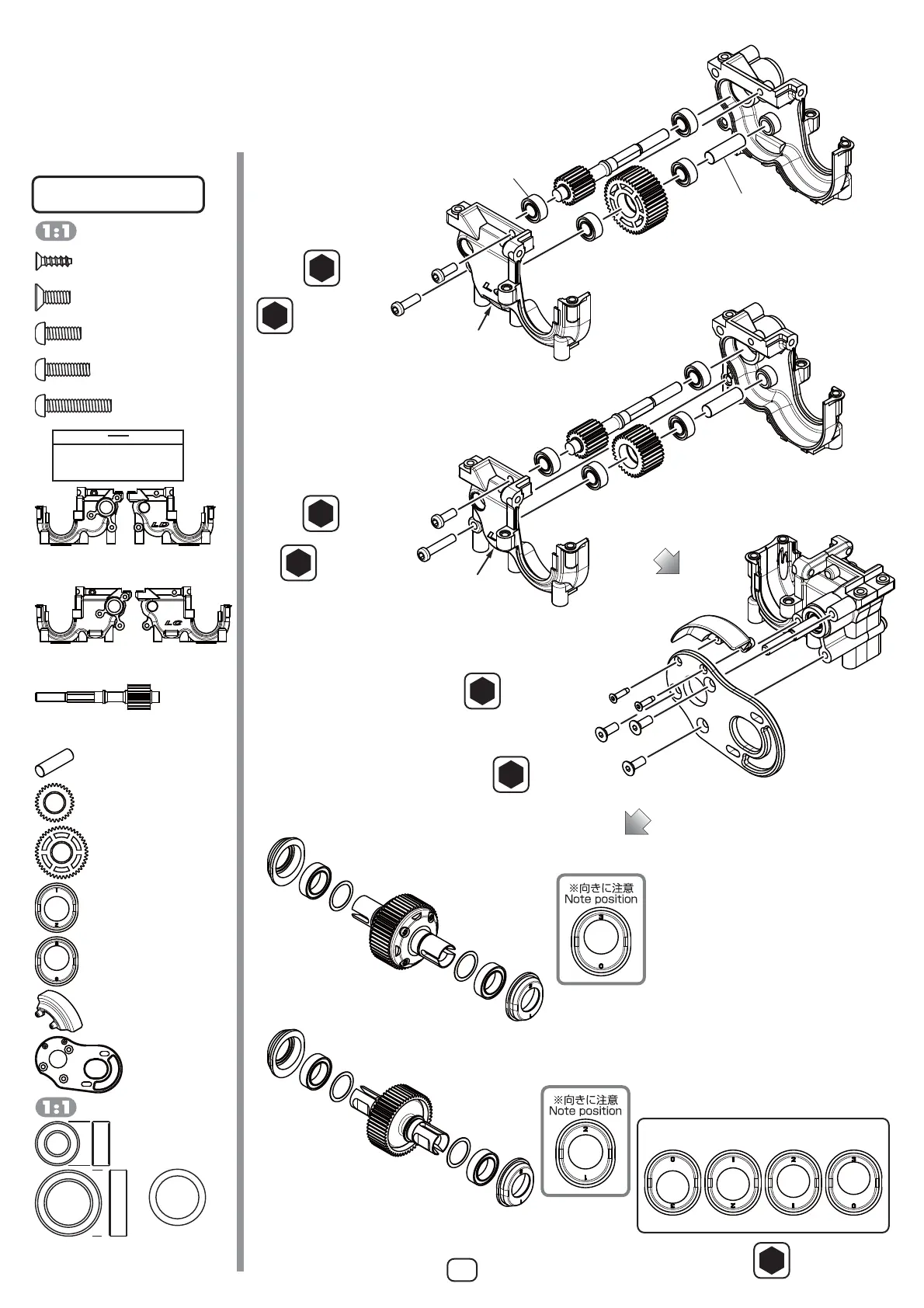

GearBoxAssembly
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
10
Z2-304TA
モータープレート
MotorPlate
ZC-F38A
M3x8サラキャップ
FHSScrew
2.0
ZC-F28TPHA
M2x8サラタッピングビス
FHTappingScrew
1.5
Z2-118-31A
スパーガード
SpurGuard
Z2-304TA
モータープレート×1
MotorPlate
Z2-302CTA
ハイトアダプター 1/2×2
HeightAdapter
Z2-118-31A
スパーガード×1
SpurGuard
ギヤボックスは路面状況により LD( ダート向け )、LC( ハイグリップ路面向け）のどちらかをお選びください。
ThegearboxcanbechoiceoftheLDgearboxorLCgearboxofthetrackcondition.
◆
LC Gear Box
◆
LC
(LaydownCarpet)
ZC-BH38-A
M3x8ボタンヘッド
BHSScrew
2.0
ZC-BH310A
M3x10ボタンヘッド
BHSScrew
2.0
Z2-503ICA
アイドラーギヤ･大
IdlerGear･Large
Z2-302TLCA
LC ギヤボックスＬ
LCGearBox
L
Z2-302TLCA
LC ギヤボックス R
LDGearBox
R
Z2-303TA3A
トップシャフト
TopShaft
Z2-303IA
アイドラーシャフト
IdlerShaft
BB-105-2A
5x10ベアリング
Bearing
BB-105-2A
5x10ベアリング
Bearing
Z2-302TA
LD ギヤボックスＬ
LDGearBox
L
Z2-503IA
アイドラーギヤ･小
IdlerGear･Small
ZC-BH315A
M3x15ボタンヘッド
BHSScrew
2.0
Z2-302TA
LD ギヤボックス R
LDGearBox
R
ZC-BH38-A
M3x8ボタンヘッド
BHSScrew
2.0
LD
(LaydownDirt)
●
LD Gear Box
●
BB-1510A
10x15ベアリング×2
Bearing
BB-105-2A
5x10ベアリング×4
Bearing
ZC-S100SA
φ10mmシム×2
 Shim
袋#5の内容
Bag#5Contents
Z2-302TA
LD ギヤボックスＬ&R各 1
LDGearBox
L&R1Ea
Z2-303TA3A
トップシャフト×1
TopShaft
Z2-503IA
アイドラーギヤ･小×1
IdlerGear･Small
Z2-303IA
アイドラーシャフト×1
IdlerShaft
Z2-503ICA
アイドラーギヤ･大×1
IdlerGear･Large
Z2-302TLCA
LC ギヤボックスＬ&R各 1
LCGearBox
L&R1Ea
ZC-BH315A
M3x15ボタンヘッド×1
BHSScrew
ZC-BH310A
M3x10ボタンヘッド×1
BHSScrew
ZC-F38A
M3x8サラキャップ×3
FHSScrew
ZC-BH38-A
M3x8ボタンヘッド×1
BHSScrew
ZC-F28TPHA
M2x8サラタッピングビス×2
FHTappingScrew
このページで使用するパーツ
Partsusedonthispage
Z2-302CT
ハイトアダプター 0/3×2
HeightAdapter
Z2-302CT
ハイトアダプター 0/3
HeightAdapter

BB-1510
10x15ベアリング
Bearing
ZC-S100S
φ10 ㎜シム
Shim
ギヤデフ Assy
GearDiffAssembly
カーペット / 人工芝
Carpet/Artificialturf 
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
+1mm +2mm
+3mm
Z2-302CTA
ハイトアダプター 1/2
HeightAdapter

ボールデフ Assy
BallDiffAssembly
ダート
Dirt
