036-21502-002-A-0303
36 Unitary Products Group

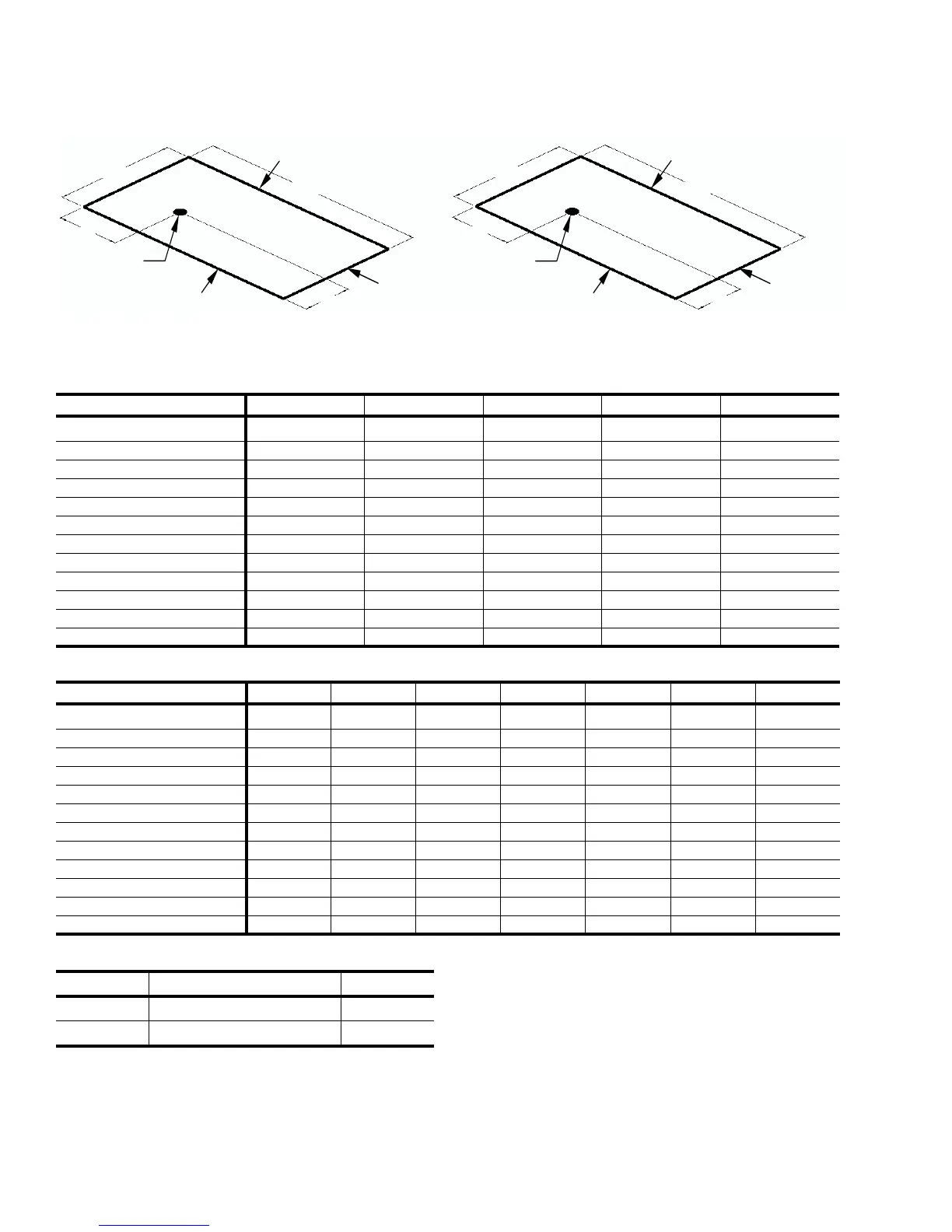

FIGURE 10: FOUR AND SIX POINT LOADING
TABLE 29: DM 4 POINT LOADS WEIGHT DISTRIBUTION
UNIT TOTALABCD
DM036 Cooling/ Electric
565 125 123 157 160
DM036N04 625 140 133 172 180
DM036N08 635 140 138 177 180
DM048 Cooling/ Electric 615 137 135 170 173
DM048N06 675 152 145 185 193
DM048N10 685 152 150 190 193
DM060 Cooling/ Electric 640 143 140 177 180
DM060N08 700 158 150 192 200
DM060N10 710 158 155 197 200
DM072 Cooling/ Electric 720 164 189 196 171
DM072N08 775 179 201 209 186
DM072N10 785 179 206 214 186
TABLE 30: DM 6 POINT LOADS WEIGHT DISTRIBUTION
UNIT TOTALABCDEF
DM036 Cooling/ Electric
565 84 83 82 104 105 107
DM036N04
625 93 92 91 115 117 118
DM036N08
635 94 93 92 117 119 120
DM048 Cooling/ Electric
615 91 90 89 113 115 116
DM048N06
675 100 99 98 124 126 128
DM048N10
685 102 100 99 126 128 129
DM060 Cooling/ Electric
640 95 94 93 118 119 121
DM060N08
700 104 103 101 129 131 132
DM060N10
710 105 104 103 131 133 134
DM072 Cooling/ Electric
720 107 117 129 134 122 111
DM072N08
775 115 126 139 144 131 120
DM072N10
785 117 128 141 146 133 121
44
7
/
8
82
1
/
4
Y
X
A
B
C
D
CONDENSER COIL
END OF UNIT
FRONT OF UNIT
APPROXIMATE
CENTER OF GRAVITY
BACK OF UNIT
44
7
/
8
82
1
/
4
Y
X
A
B
C
D
E
F
CONDENSER COIL
END OF UNIT
FRONT OF UNIT
APPROXIMATE
CENTER OF GRAVITY
BACK OF UNIT
TABLE 31: CENTER OF GRAVITY
DIMENSION 3 - 5 TON 6 TON
X 40-¾” 44”
Y 19-¾” 22”
