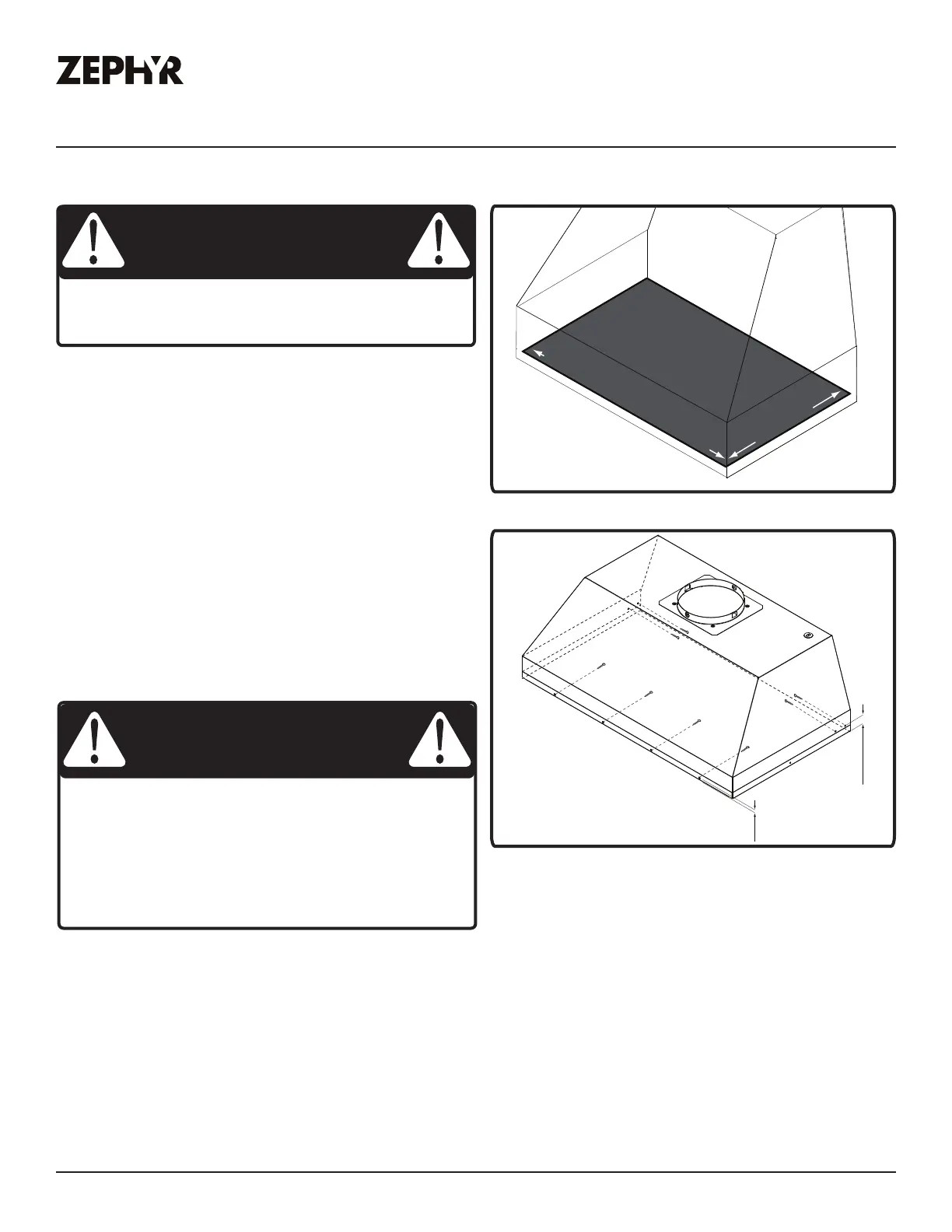

Instructions d’installation
Préparation et installation
Au moins deux installateurs sont nécessaires en
raison du poids et de la taille de la doublure.
AVERTISSEMENT
1. Retirez tous les matériaux d’emballage et le film
protecteur avant l’installation. Soyez prudent
lors de l’installation pour éviter les rayures ou
les dommages à l’acier inoxydable.
2. Découpez une ouverture dans le bas de
l’armoire en suivant les dimensions de la FIG. B.
3. Préparez la doublure pour l’installation dans
l’armoire en suivant les étapes de la page 18.
4. Soulevez la doublure dans l’ouverture inférieure
de l’armoire et fixez-la à l’intérieur de l’armoire
à l’aide de (8) vis en acier inoxydable n°8 x 1/2
po; (4) vis à l’avant et (4) vis sur les côtés. FIG.
C.
34-1/2 po or 40-1/2 po or 46-1/2 p
o ou 52-1/2 po
22-5/8 po
cou
pé
(AK9334)
(AK9
340)
(AK9
352
)
(AK9
346)
Assurez-vous que la surface sur laquelle vous
fixez la doublure est capable de supporter
le poids de l’AK93. Le non-respect de cette
consigne peut entraîner des blessures corporelles
ou endommager la surface de cuisson ou le
comptoir.
ATTENTION
FIG. B
FIG. C
5. Finaliser l’installation des travaux d’électricité et de conduits. Sceller les conduits avec du ruban
adhésif en aluminium certifié. Mettez la doublure sous tension, vérifiez s’il y a des fuites autour du
ruban adhésif et vérifiez son bon fonctionnement.
REMARQUE: Si l’accès au dessus de la gaine n’est pas disponible après l’installation, il se peut que le
raccordement électrique et des conduits doive être eectué avant d’installer la gaine.
6. Réinstallez le panneau inférieur, les panneaux d’entretoise latéraux (le cas échéant), le bac à
graisse et les filtres déflecteurs précédemment retirés.
