27
ZSA, ZAN, ZRV, ZRO Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM

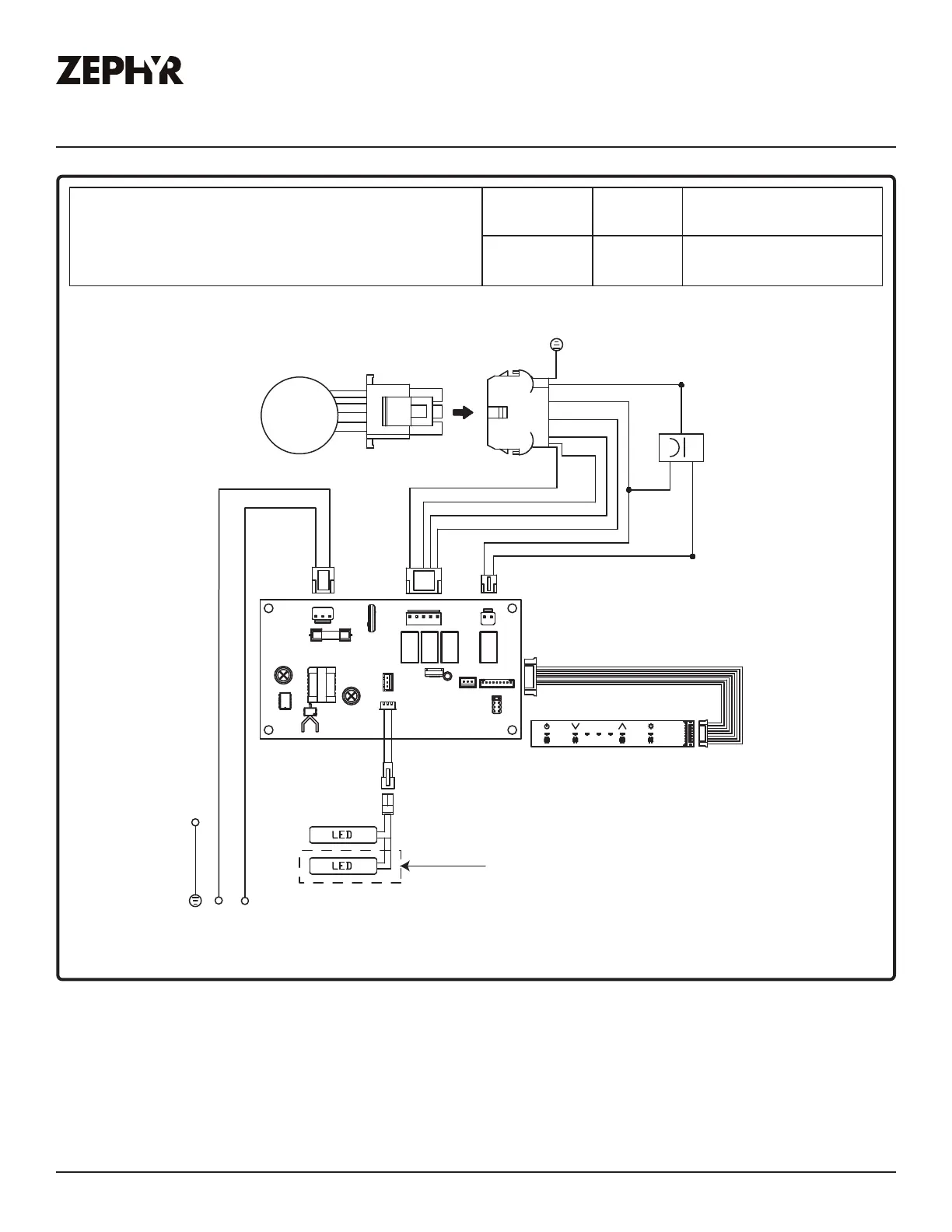

Schéma de câblage
ZSA, ZAN, ZRV, ZRO
Schéma
Volts Hz
Max Amps
120 60 4
REMARQUES: CONDENSEUR 12.5+12.5uF 250VAC FIT AC120V 60Hz
Moteur
Corps
Vert
Rouge
Jaune
Bleu
Marron
Gris
Blanc
Jaune
Jaune
Jaune
Jaune
Rouge
Contrôler
Corps
Vert
Noir
Blanc
Pour les modèles
30 po et 36 po
uniquement
Consommation d’énergie indiquée pour la configuration par défaut du ventilateur CFM
ACT 390 CFM - Ventilateur max. @2.3A
ACT 290 CFM - Ventilateur Max. @1.9A
