D
E
2CDC 252 054 F0004
2CDC 252 055 F0004

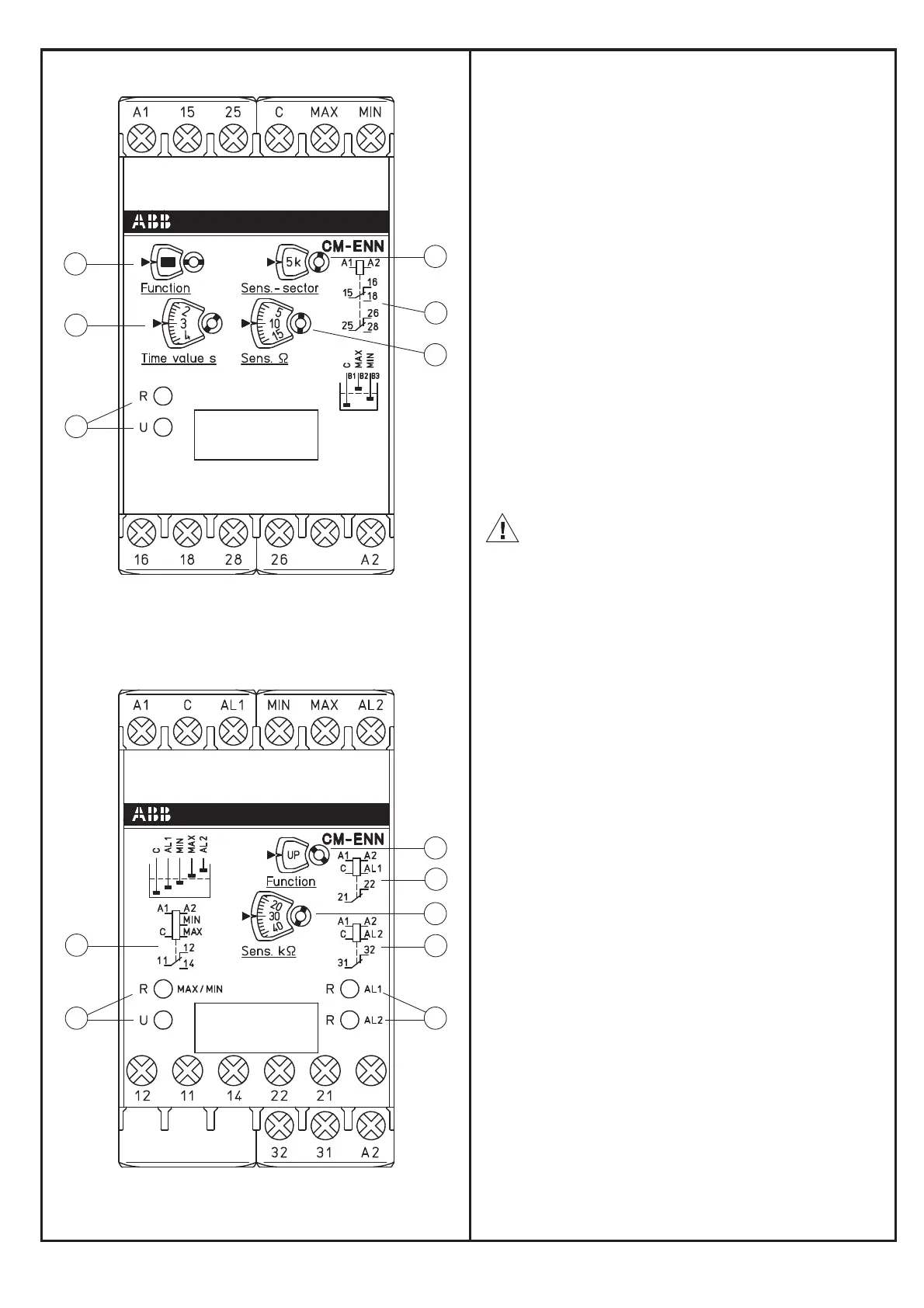

I Frontansicht mit Bedienelementen Deutsch
/ Betriebszustandsanzeige mit LEDs
U: LED grün - Steuerspeisespannung
R: LED gelb - Relaiszustand Niveau
R AL1: LED gelb - Relaiszustand Alarm 1
R AL2: LED gelb - Relaiszustand Alarm 2
0 Einstellung des Widerstandsansprechwertes
1 Wahlschalter Funktion
Niveauregelfunktion (B und E)
UP = Füllen, DOWN = Leeren
Zeitfunktion (nur D)
A = Ansprechverzögerung
B = Rückfallverzögerung
2 Einstellung der Verzögerungszeit (nur D)
3 Vorwahl des Widerstandsbereiches (nur D)
4 Schaltbild
CM-ENN
CM-ENN UP/DOWN
1
1 1
2
3
4
6
6
6
6
5
3
2
Elektrischer Anschluss
Bemessungssteuerspeisespannung dem
seitlichen Typenschild am Gerät entnehmen.
A1-A2 Steuerspeisespannung U
s
11
15
-12
16
/14
18
Wechsler (A) Füllstandskontakt
11-12/14 Wechsler (B,E) Füllstandskontakt
13-14 Schließer (nur C) Füllstandskontakt
21-22 Öffner (nur C) Füllstandskontakt
21-22 Öffner (nur E) Alarmkontakt 1
31-32 Öffner (nur E) Alarmkontakt 2
15-16/18 1. Wechsler (nur D) Verzögerter
25-26/28 2. Wechsler (nur D)
}
Füllstandskontakt
Elektrodenanschlüsse
C Bezugselektrode
AL1 Alarmelektrode 1
AL2 Alarmelektrode 2
MIN Elektrode Minimalniveau
MAX Elektrode Maximalniveau
4
