SYSTEM DIAGRAMS DIAGRAMMES DU
SYSTÈME
DIAGRAMAS DEL
SISTEMA

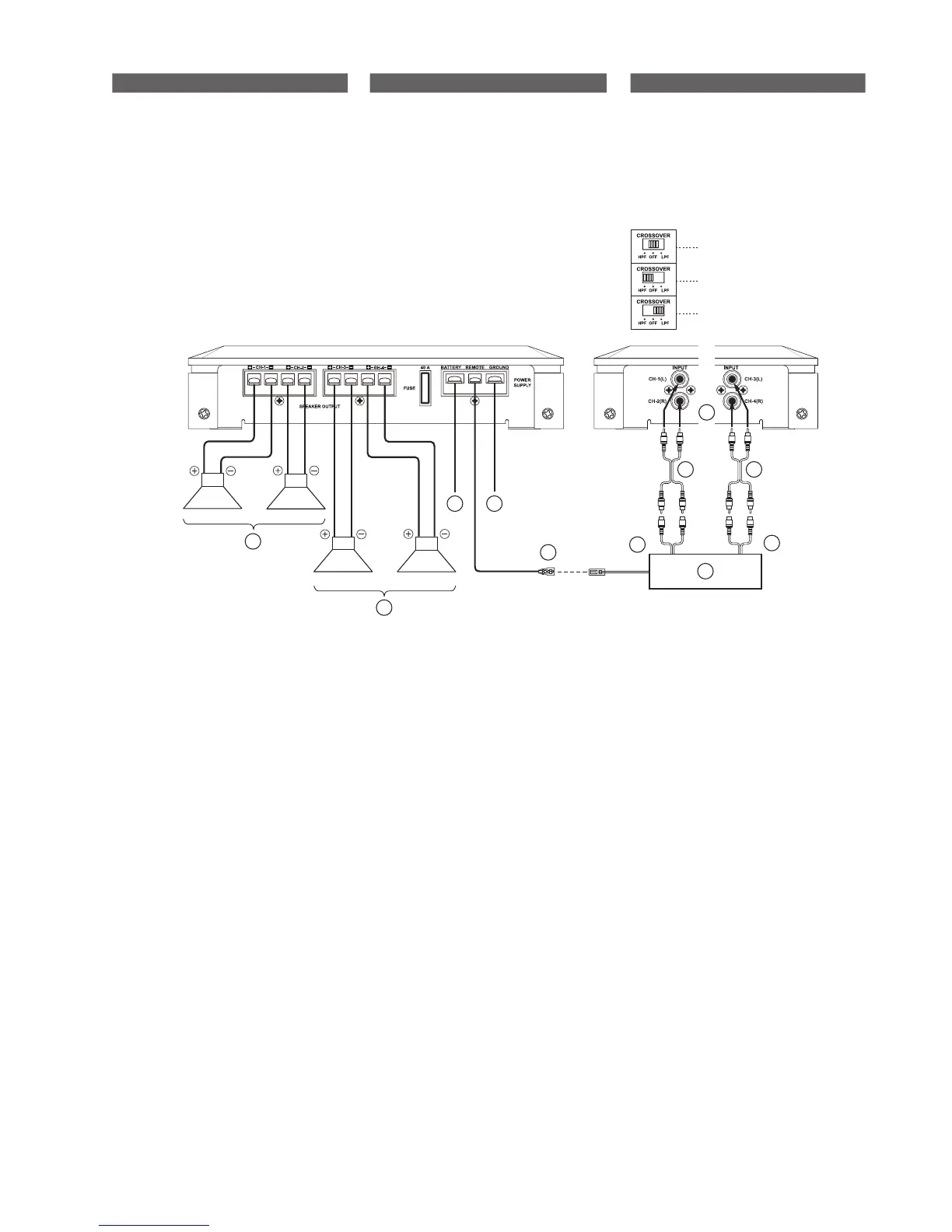

• TYPICAL SYSTEM CONNECTIONS • CONNEXIONS TYPIQUES
DUSYSTÈME
• CONEXIONES TÍPICAS
DELSISTEMA
Full Range/Pleine bande/Pleno alcance
High Pass/Passe-haut/Paso alto
Low Pass/Passe-bas/Paso bajo
Fig. 6
L R
L R
RR RL
FL FR
(Right side/
Côté droit/
Lado derecho)
(Left side/
Côté gauche/
Lado izquierdo)
5 3
19
18
21
17
16
15
4
15
6
3 Ground Lead (Sold Separately)
4 Remote Turn-On Lead (Sold Separately)
5 Battery Lead (Sold Separately)
6 RCA Input Jacks
% RCA Extension Cable (Sold Separately)
^ Front Output
& Rear Output
* Front Speakers
( Rear Speakers
- Head Unit, etc.
3 Conducteur de mise à la terre (vendu séparément)
4 Conducteur de mise sous tension télécom-
mandée (vendu séparément)
5 Conducteur de la batterie (vendu séparément)
6 Prises d’entrée RCA
% Câble de rallonge RCA (vendu séparément)
^ Sortie avant
& Sortie arrière
* Haut-parleurs avant
( Haut-parleurs arrière
- Unité principale, etc.
3 Cable de tierra (vendido separadamente)
4 Cable para encendido remoto
(vendido separadamente)
5 Cable de la batería (vendido separadamente)
6 Clavijas RCA de entrada
% Cable de extensión RCA (vendido
separadamente)
^ Salida delantera
& Salida trasera
* Altavoces delanteros
( Altavoces traseros
- Unidad principal, etc.
Fi g. 6
Full Range/Pleine bande/Gama completa
