APRILIA SHIVER 750 ABS User Manual

CAUTION
REMOVING THE 30 A FUSES RESETS
THESE FUNCTIONS: DIGITAL CLOCK,
TRIP INFORMATION AND CHRONOM-
ETER TIMES.
N.B.
WANNEER MEN EEN RESERVEZEKE-
RING GEBRUIKT, PLAATST MEN EEN
GELIJKE IN DE SPECIALE ZITTING.
LET OP
WANNEER MEN DE ZEKERING VAN
30A VERWIJDERT, WORDEN DE
FUNCTIES OP NUL GEZET: DIGITALE
KLOK, REISINFORMATIE EN CHRO-
NOMETINGEN.
04_14
04_15

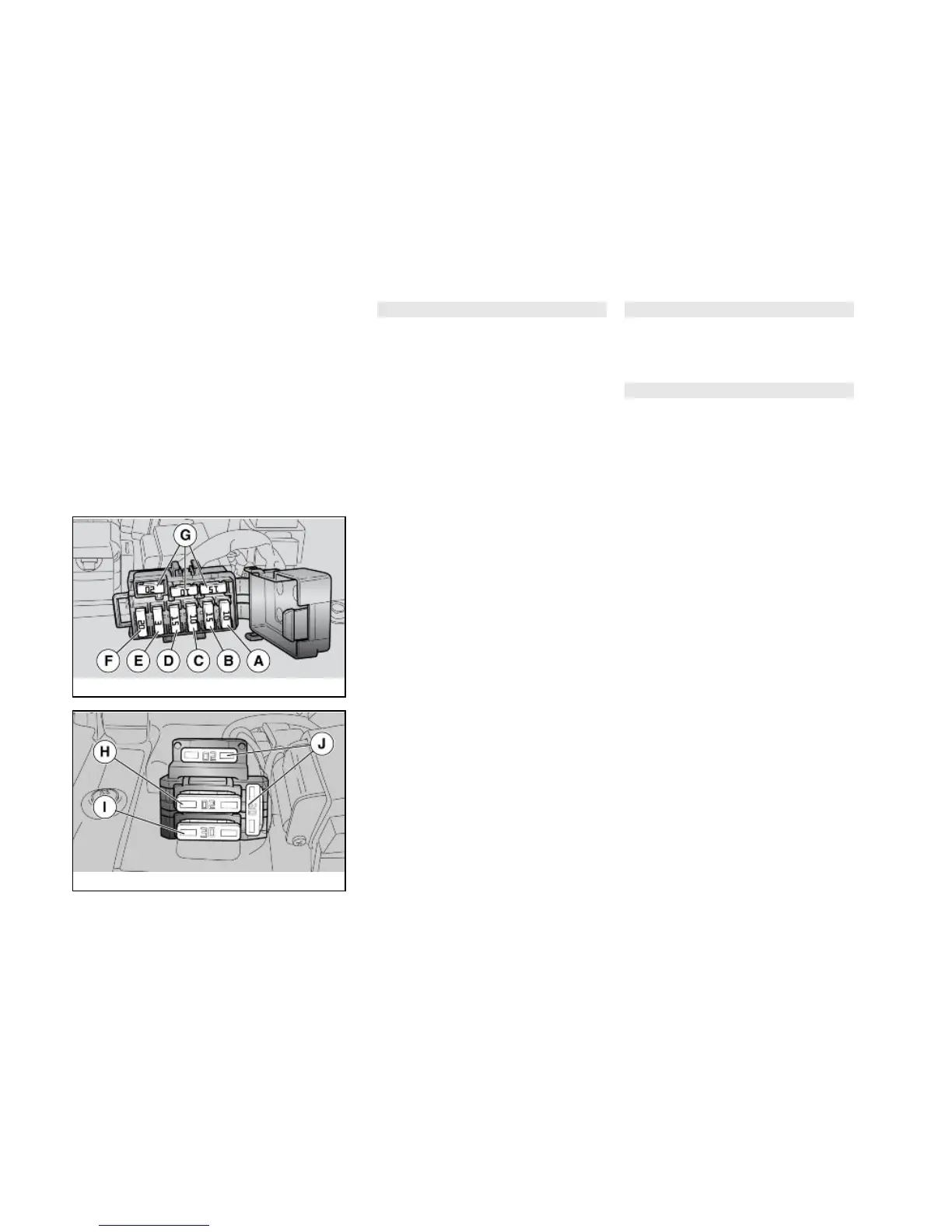

AUXILIARY FUSES
A - Coil, Light logic relay, Recovery logic
relay, Stop, Horn, Tail lights, License
plate light (10A).
B - Low-beam / high-beam lights (15A).
C - Live positive lead to EFG-1x control
unit and to instrument panel, Instrument
panel diagnosis (10 A).
D - Instrument panel, Ride by wire (15A).
E - Permanent positive, ECU power sup-
ply (3A).
F - Lambda heater, coils, Start-up logic,
Fan and injection relay, Fuel pump,
Purge valve, Injectors, ECU, Start-up log-
ic (20A).
G - Spare fuses (10 - 15 - 20 A)
MAIN FUSES
SECUNDAIRE ZEKERINGEN
A - Bobine, Relais van de logica van de
lichten, Relais van de logica recovery,
Stop, Claxon, Positielichten, Nummer-
plaatlicht (10 A).
B - Dimlichten / grote lichten (15 A).
C - Positief onder spanning aan de cen-
trale EFG-1x en aan het dashboard, Di-
agnostiek dashboard (10 A).
D - Dashboard, Ride by wire (15 A).
E - Permanente positief, Voeding van de
ECU-centrale (3 A).
F - Lambdabrander, bobines, Logica van
de start, Relais van de schroef en de in-
jectie, Benzinepomp, Ontluchting van de
kleppen, Injectoren, ECU-centrale, Logi-
ca van de start (20 A).
G - Reservezekeringen (10 - 15 - 20 A)
HOOFDZEKERINGEN
132
4 Maintenance / 4 Onderhoud
