Carte mère ASUS A7V8X-X
1-13
1.11 Jumpers
Cette section décrit et illustre les jumpers de la carte mère.
1. USB device wake-up (3-pin USBPWR12,USBPWR34,USBPWR56)
Placez ces jumpers en +5V pour réveiller le PC d’un mode de sommeil
S1 (CPU stoppé, DRAM rafraîchie, système fonctionnant en mode basse
consommation) en utilisant les périphériques USB connectés. Positionnez
sur +5VSB pour réveiller d’un mode S3 (CPU non alimenté, DRAM en
faible rafraîchissement, alimentation en mode d’alimentation réduite). Par
défaut les jumpers sont sur les pins 1-2 (+5V) car tous les PC n’ont pas une
alimentation supportant cette fonction..
Les jumpers USBPWR12 et USBPWR34 commandent les ports USB
arrières. Les jumpers USBPWR56 agissent sur les prises USB internes que
vous pouvez relier aux ports USB de façade.
Cette fonction nécessite une alimentation capable de fournir au moins 1A sur le
+5VSB lorsque les jumpers sont sur +5VSB. Sinon le système ne démarre pas.
Le courant consommé ne doit pas dépasser la capacité de l’alimentation
(+5VSB) en condition normale ou en veille.
A7V8X-X
®

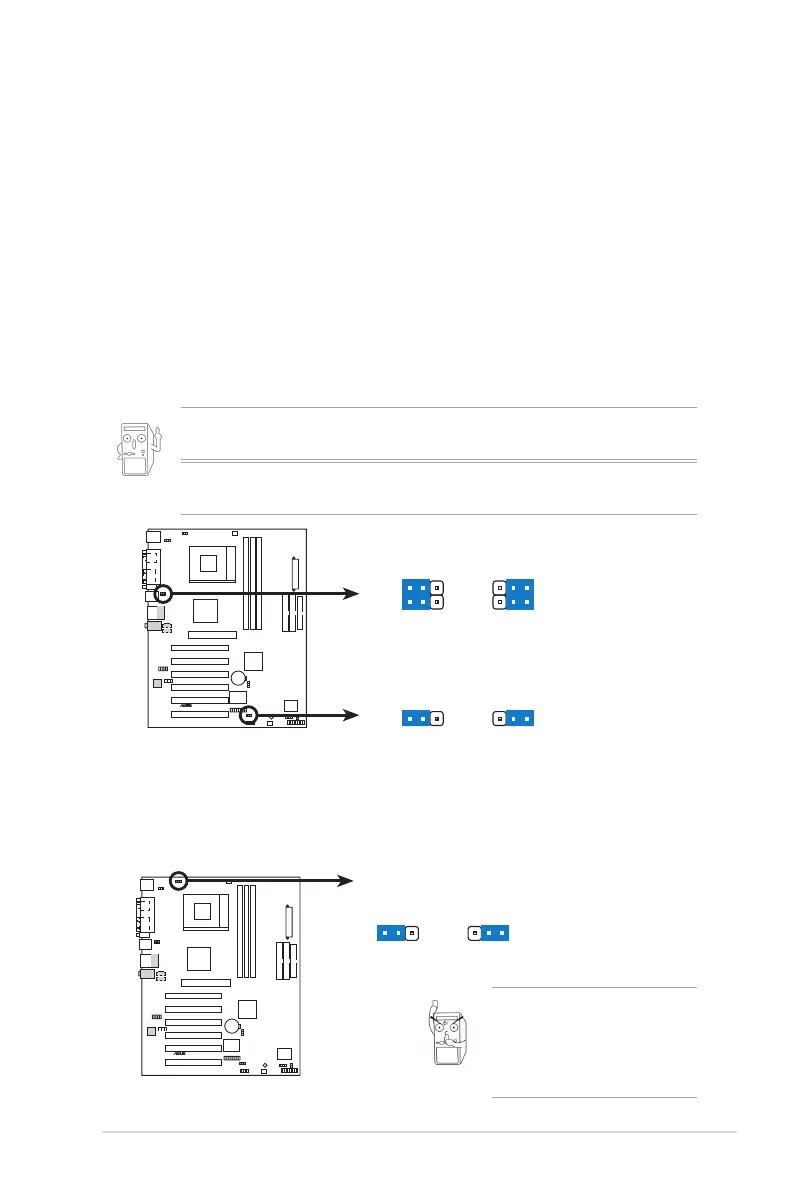

A7V8X-X USB Device Wake Up
USBPW12
USBPW34
+5V
(Default)
+5VSB
USBPW56
2 31 2
+5V
(Default)
+5VSB
2 3
1 2
2. V
CORE
over-voltage (3-pin OVER_VOLT)
Activé, ce jumper permet des CPU V
CORE
allant de 1.7V à 2.05V.
Désactivé, le V
CORE
est compris entre +1.5V et +1.85V. Vous pouvez le CPU
V
CORE
via le setup du BIOS.
A7V8X-X
®
A7V8X-X OVER_VOLT Setting
Enable Disable
(Default)
OVER_VOLT
2 31 2
Une tension de core trop
élevée peut endommager le
CPU de façon irrémédiable. Il
est recommandé de conserver
le réglage par défaut (Disable).
