53
Раздел УСТАНОВЩИК (ru)
7110102.03 (1-06/13)

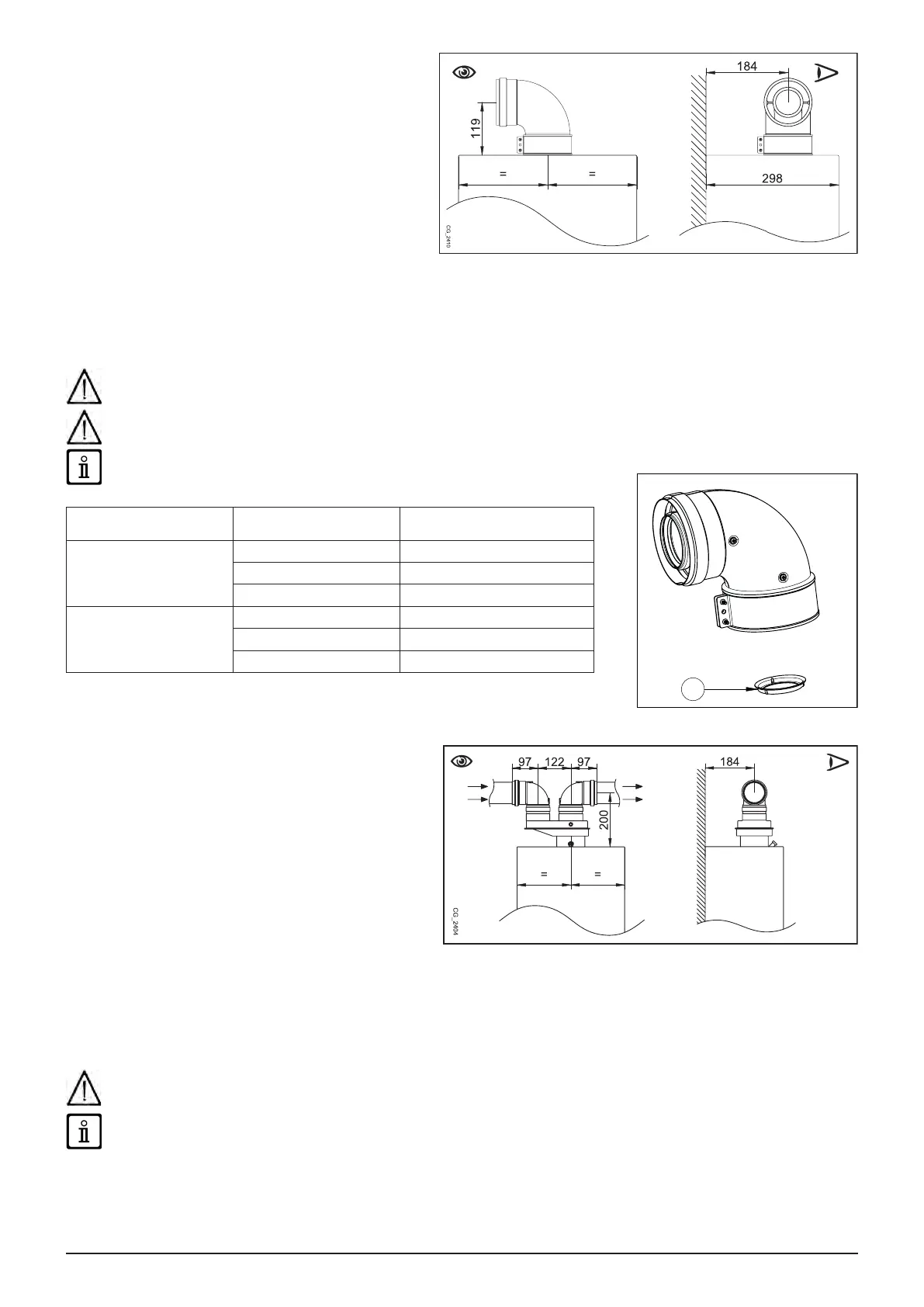

10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить сгоревшие газы
наружу и забирать воздух для горения снаружи здания,
а также присоединяться к общему дымоходу типа
LAS. 90° коаксиальный отвод позволяет присоединять
котел к дымоходу в любом направлении, поскольку он
может поворачиваться на 360°. Кроме того, он может
использоваться в качестве дополнительного патрубка,
в сочетании с коаксиальной трубой или с 45° отводом.
Если выход дымохода расположен снаружи, воздуховод
должен выступать из стены не менее чем на 18 мм с тем,
чтобы на него герметично установить алюминиевую
погодную насадку во избежание попадания воды.
• 90° отвод сокращает возможную полную длину трубы на 1 метр.
• 45° отвод сокращает возможную полную длину трубы на 0,5 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
Закрепите приточные воздуховоды с помощью двух оцинкованных винтов диаметром Ø 4,2 мм и длиной не более 19 мм.
Перед затяжкой винтов убедитесь, что труба вставлена в прокладку минимум на 45 мм от конца (см. рисунки в конце
руководства в приложении "SECTION" D).
Минимальный наклон трубы в сторону улицы должен составлять 1 см на метр длины.
Проверьте диаметр диафрагмы калибром.
МОДЕЛЬ Длина (м)
Использование ДИАФРАГМЫ
на ДЫМОХОДЕ (мм) “A”
1.24 F - 24 F
0 ÷ 1 Ø 43
1 ÷ 2 Ø 45
2 ÷ 5 Нет
18 F
1.14 F - 14 F
0 ÷ 1 Ø 41
1 ÷ 2 Ø 43
2 ÷ 5 Ø 45
10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ
Эта система позволяет отводить продукты сгорания как
наружу здания, так и в коллективный дымоход.
Забор воздуха для горения может осуществляться со
стороны, отличной от той, куда выходит дымоход.
Разделительный комплект (опция) крепится на
верхний дымоходный патрубок (Ø 100/60 мм) котла и
обеспечивает отвод дымовых газов и приток воздуха для
горения по двум раздельным трубам (Ø 80 мм). Более
подробная информация представлена в инструкции к
аксессуару.
90° отвод позволяет присоединять котел к дымоходу-
воздуховоду в любом направлении, адаптируясь
к различным требованиям. Кроме того, он может
использоваться в качестве дополнительного в
сочетании с трубой или с 45° отводом.
• 90° отвод сокращает возможную полную длину трубы на 0,5 метра.
• 45° отвод сокращает возможную полную длину трубы на 0,25 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
Минимальный наклон трубы в сторону улицы должен составлять 1 см на метр длины. При установке сборника
конденсата труба отвода продуктов сгорания должна быть наклонена в сторону котла.
Проверьте диаметр диафрагмы калибром.
A
CG_2117
