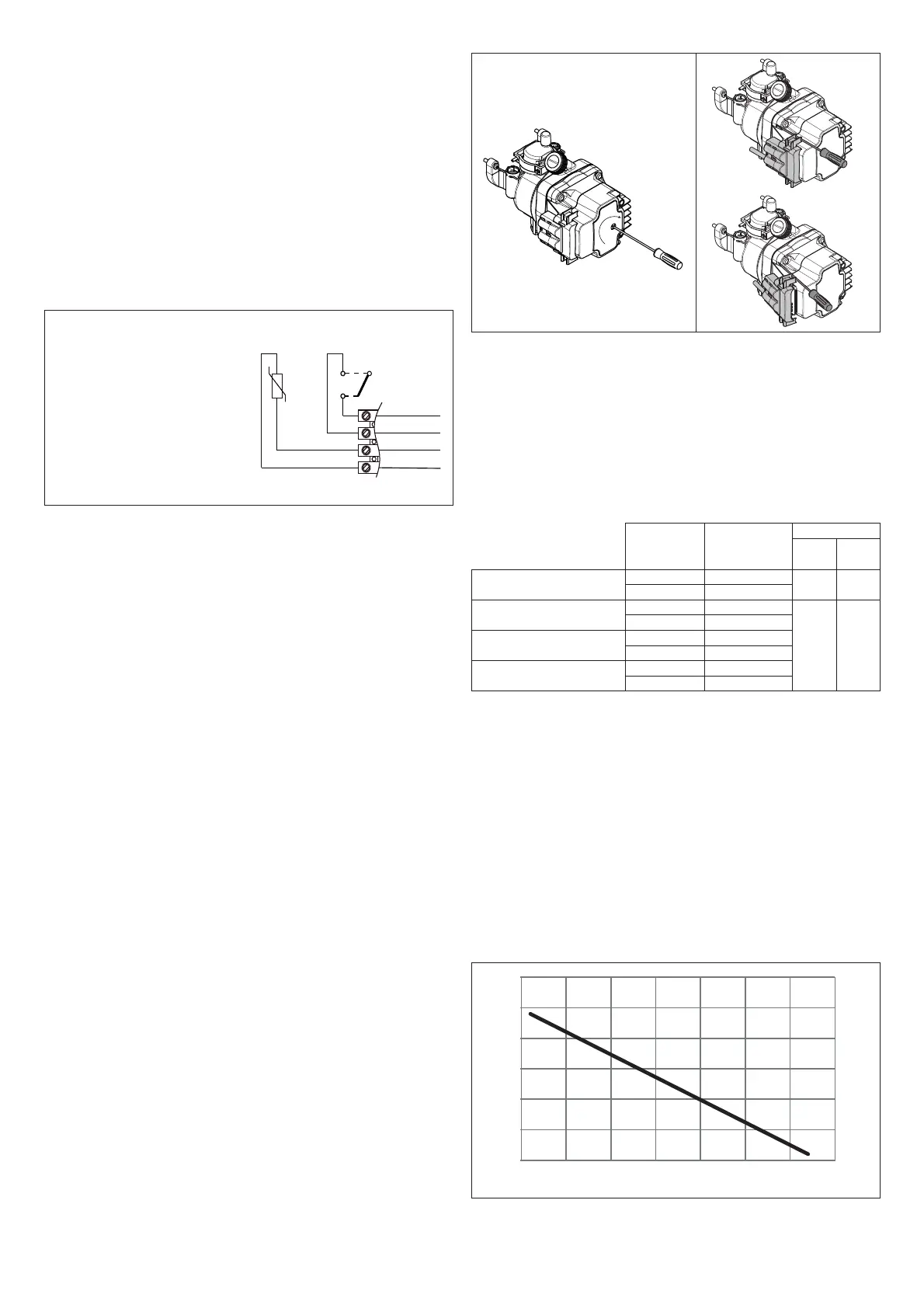

20
Podłączyć kurki i zawory do przyłączy kotła.
M Zasilanie c.o. 3/4” M
AC Wyjście c.w.u. 1/2” M
G Gaz 3/4” M
R Powrót c.o. 3/4” M
AF Wejście zimnej wody 1/2” M
3.9 Podłączenia elektryczne
Kocioł opuszcza fabrykę kompletnie okablowany z podłączonym elektrycznie przewodem zasilania.
Należy jedynie podłączyć termostat pokojowy (TA) do odpowiednich zacisków. W celu uzyskania
dostępu do kostki zaciskowej należy:
- ustawić główny wyłącznik systemu w pozycji OFF
- wykręcić śruby mocujące obudowę (A – rys. 10)
- przesunąć pokrywę do przodu, aby uwolnić ją z ramy
- wykręcić śruby mocujące panel sterowania (B – rys. 10)
- obrócić panel sterowania do siebie
- wykonać podłączenia elektryczne, korzystając z zacisku M4 umieszczonego pod pokrywą skrzynki
elektrycznej zgodnie z poniższym schematem.
b
Podłączenie zasilania należy dokonać z wykorzystaniem wyłącznika zapewniającego
odległość pomiędzy przewodami minimum 3,5mm (EN 60335–1 kategoria III). Urządzenie
jest zasilane prądem zmiennym o napięciu 230V/50Hz i jest zgodne z normą EN 60335-1.
b
Konieczne jest zapewnienie odpowiedniego podłączenia do uziemienia wg obowiązujących
przepisów prawnych.
b
Konieczne jest zachowanie biegunowości podłączenia elektrycznego (L-N).
b
Przewód uziemiający musi być kilka centymetrów
dłuższy od innych
.
a
Z
abronione jest używanie przewodów rurowych gazu i/lub wody do uziemiania urządzeń
elektrycznych
.
b
P
roducent nie ponosi odpowiedzialności za wszelkie szkody powstałe na skutek
niepodłączenia urządzenia do uziemienia
.
b
W przypadku uszkodzenia przewodu zasilającego, powinien wymienić go Autoryzowany
Serwis Beretta lub osoba posiadająca wymagane uprawnienia, aby uniknąć jakichkolwiek
zagrożeń.
W
przypadku wymiany przewodu zasilającego należy zastosować przewód typu HAR
H05V2V2-F, 3 x 0,75 mm
2
, o maks. średnicy zewnętrznej 7 mm
.
3.10 Podłączenie gazu
Przed wykonaniem podłączenia kotła do sieci gazowej należy sprawdzić czy:
- zastoso
wano obowiązujące przepisy
- rodzaj dostarczanego gazu zgadza się z typem gazu, do którego przeznaczony jest zainstalowany
kocioł
- przewody rurowe są czyste.
Przewody gazowe powinny być prowadzone na zewnątrz ściany. Jeśli rura gazowa przechodzi przez
ścianę, musi ona przejść przez centralny otwór w dolnej części ramy.
b
Zaleca się zainstalowanie na przewodzie doprowadzającym gaz odpowiednich rozmiarów
filtra, ze względu na ewentualne drobne, stałe zanieczyszczenia, które mogą znajdować się
w sieci gazowej.
b
Po zakończeniu wykonywania podłączenia do instalacji gazowej należy sprawdzić czy
wykonane połączenia spełniają warunki szczelności.
3.11
Odblokowanie pompy obiegowej
- Naciskając przycisk MODE (Tryb) wybrać funkcję OFF (Wył.) i wyłączyć kocioł.
- Zdjąć korek pompy obiegowej.
- Za pomocą śrubokręta płaskiego obrócić wał, uważając, aby nie dociskać obsady (rys. 1).
- Aby wyjąć gniazdo złączy, należy podważyć je śrubokrętem, jak pokazano na rys. 2.
- Włożyć na miejsce korek i nacisnąć przycisk MODE (tryb), aby wybrać żądany tryb pracy
.
b
Aby uniknąć uszkodzenia elementów, podczas tej czynności należy zachowywać
najwyższą ostrożność
.
rys. 1
rys. 2
3.12 Wyrzut spalin i pobór powietrza (rys. 11–12)
Należy zawsze przestrzegać obowiązujących przepisów oraz lokalnych wytycznych straży pożarnej
i gazownictwa, a także obowiązujących przepisów lokalnych władz. Produkty spalania są usuwane
przez wentylator umieszczony wewnątrz komory spalania.
Ważne jest, aby do usuwania spalin i dostarczania powietrza do spalania w kotle stosować tylko
oryginalne systemy i prawidłowo wykonać podłączenia zgodnie z instrukcjami dostarczonymi wraz z
elementami systemu odprowadzania spalin. Jeden przewód spalinowy może być podłączony do wielu
kotłów pod warunkiem, że każdy z nich jest urządzeniem typu kondensacyjnego. Kocioł CIAO AT jest
urządzeniem typu C (z zamkniętą komorą spalania) i dlatego też musi zostać w bezpieczny sposób
podłączony do przewodu odprowadzania spalin i przewodu doprowadzającego powietrze; oba
przewody są wyprowadzone na zewnątrz i mają istotne znaczenie dla prawidłowej pracy urządzenia.
Dostępne są zarówno systemy powietrzno-spalinowe koncentryczne jak i rozdzielone.
Tabela maksymalnych długości przewodów
kominowych
Maksymalna
długość odcinka
prostego [m]
kołnierz przewodu
powietrza (Ø)
Strata na długości
Kolano
45°
Kolano
90°
System koncentryczny
Ø60/100 mm
do 0,85 84
1,3 m 1,6 m
od 0,85 do 3,5 niezainstalowany
System koncentryczny
Ø80/125 mm
do 2 84
1 m 1,5 m
od 2 do 9 niezainstalowany
System rozdzielony Ø80 mm
od 0,5 do 2 84
od 2 do 14 niezainstalowany
System spalinowy Ø80 mm
(typ B22P-B52P)
od 0,5 do 2 84
od 2 do 14 niezainstalowany
b
Długość odcinka prostego zawiera pierwsze kolano (podłączenie do kotła), elementy
końcowe i połączenia. Wyjątek stanowi pionowy przewód koncentryczny Ø 60/100 mm, dla
którego długość odcinka prostego nie zawiera kolan.
b
Maksymalne długości przewodów odnoszą się do akcesoriów dla systemu odprowadzania
spalin dostępnych w katalogu.
b
Kocioł automatycznie dostosowuje obroty wentylatora w zależności od rodzaju instalacji i
długości przewodu.
b
Należy obowiązkowo używać przewodów określonego typu.
b
Należy zapewnić nachylenie przewodu spalinowego pod kątem 3° w stronę kotła.
b
W żaden sposób nie należy zatykać ani dławić przewodu poboru powietrza.
b
Nieizolowane przewody spalinowe stanowią potencjalne źródło zagrożenia.
b
Przewody spalinowe mogą być zamontowane w kierunku najbardziej odpowiednim do
wymagań instalacji
. Podczas montażu przestrzegać instrukcji dostarczonych z zestawami.
Maksymalne długości pojedynczych przewodów Ø 80 mm.
0
5
10
15
20
25
30
0 5 10 15 20 25 30 3
5
Długość przewodu poboru powietrza (m)
Długość przewodu spalinowego (m)
Obwody niskiego napięcia:
S.E. = sonda zewnętrzna
TA/OT+ = Termostat pokojowy – Przewody
opentherm muszą być podłączone do zacisku
M4 na pokrywie
M4
S.E.
-t°
SRPDUDĔF]RZ\
SRPDUDĔF]RZ\
UyĪRZ\
UyĪRZ\
TA / OT+
VW\NEH]QDSLĊFLRZ\
