Blaupunkt SAN REMO CD31 User Manual

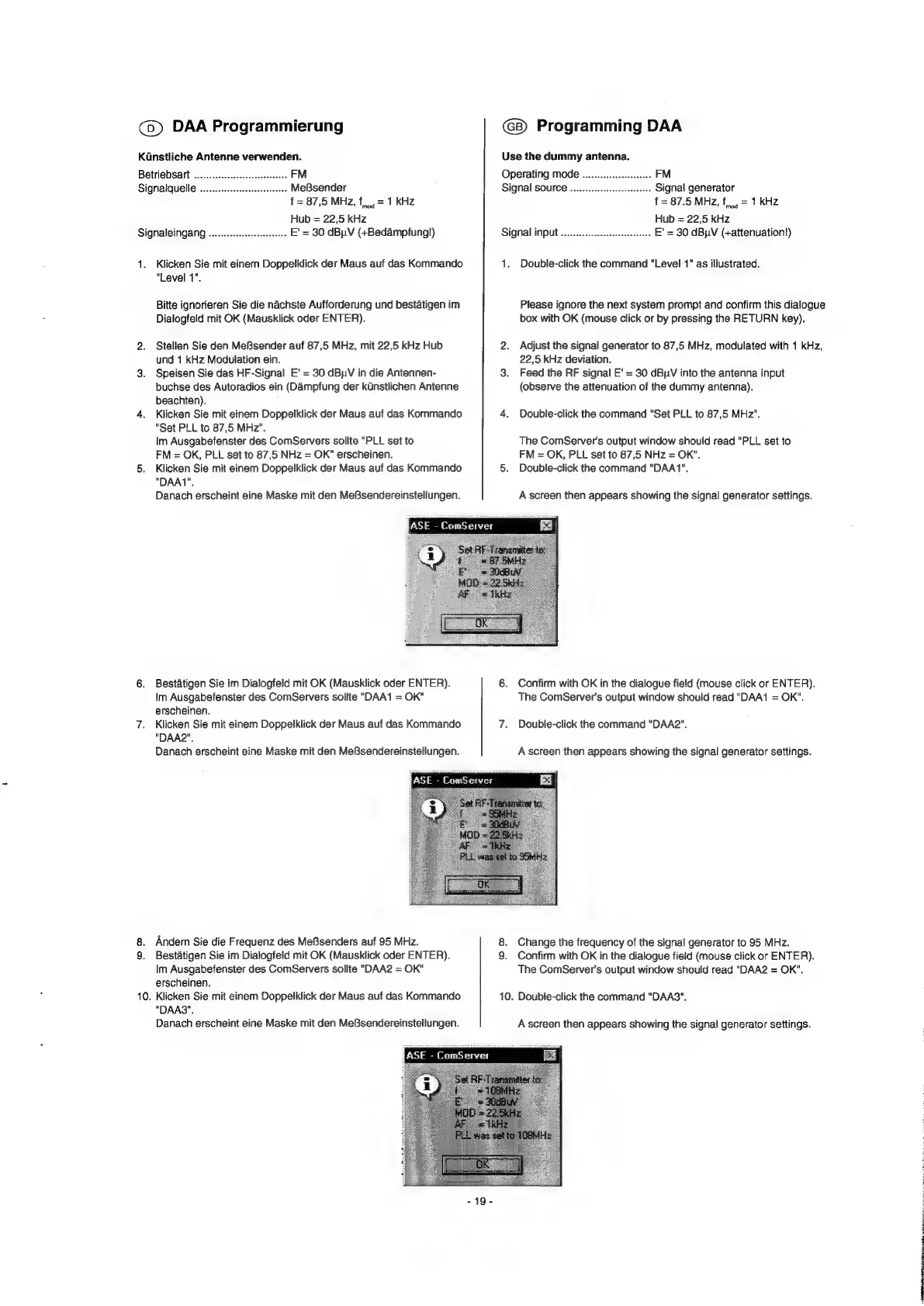

(o>) DAA Programmierung
Kdnstliche Antenne verwenden.
Betriebsart «00.0... eee FM
Signalquelle MeBsender
f = 87,5 MHz, fj = 1 kHz
Hub = 22,5 kHz
Signaleingang ........ceeeeeee E' = 30 dBuV (+Bedampfung!)
1. Klicken Sie mit einem Doppetklick der Maus auf das Kommando
"Level 1".
Bitte ignorieren Sie die nachste Aufforderung und bestatigen im
Dialogfeld mit OK (Mausklick oder ENTER).
2. Stellen Sie den MeBsender auf 87,5 MHz, mit 22,5 kHz Hub
und 1 kHz Modulation ein.
3. Speisen Sie das HF-Signal E' = 30 dBuV in die Antennen-
buchse des Autoradios ein (Dampfung der kinstlichen Antenne
beachten).
4. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"Set PLL to 87,5 MHz".
Im Ausgabefenster des ComServers sollte "PLL set to
FM = OK, PLL set to 87,5 NHz = OK" erscheinen.
5. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"DAA1".
Danach erscheint eine Maske mit den MeBsendereinstellungen.
ASE - ComServer
6. Bestatigen Sie im Dialogfeld mit OK (Mausklick oder ENTER).
Im Ausgabefenster des ComServers solite "DAA1 = OK"
erscheinen.
7. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"DAA2".
Danach erscheint eine Maske mit den MeBsendereinstellungen.
ASE - ComServer
8. Andem Sie die Frequenz des MeBsenders auf 95 MHz.
9. Bestatigen Sie im Dialogfeld mit OK (Mausklick oder ENTER).
Im Ausgabefenster des ComServers sollte "DAA2 = OK"
erscheinen.
. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"DAAS".
Danach erscheint eine Maske mit den MeBsendereinstellungen.
Programming DAA
Use the dummy antenna.
Operating mode ....
Signal Source ........ eee Signal generator
f = 87.5 MHz, f,, = 1 kHz
Hub = 22,5 kHz
Signal input «0... eee E' = 30 dBuV (+attenuation!)
1. Double-click the command “Level 1" as illustrated.
Please ignore the next system prompt and confirm this dialogue
box with OK (mouse click or by pressing the RETURN key).
2. Adjust the signal generator to 87,5 MHz, modulated with 1 kHz,
22,5 kHz deviation.
3. Feed the RF signal E' = 30 dByV into the antenna input
(observe the attenuation of the dummy antenna).
Doubie-click the command "Set PLL to 87,5 MHz".
The ComServers output window should read "PLL set to
FM = OK, PLL set to 87,5 NHz = OK".
5. Double-click the command "DAA1".
A screen then appears showing the signal generator settings.
6. Confirm with OK in the dialogue field (mouse click or ENTER).
The ComServerss output window should read "DAA1 = OK".
7. Double-click the command "DAA2".
A screen then appears showing the signal generator settings.
8. Change the frequency of the signal generator to 95 MHz.
9. Confirm with OK in the dialogue field (mouse click or ENTER).
The ComServer's output window should read "DAA2 = OK".
10. Double-click the command "DAA3".
A screen then appears showing the signal generator settings.
-19-
