LEVIER DE
LEVAGE DU
GARDE
INFERIEUR
(POIGNEE
RETRACTABLE)
CROCHET DE SCIE
Pour l’utiliser, il suffit de soulever le crochet jusqu’à
ce qu’il s’enclenche en position ouverte.
Quand on ne l’utilise pas, toujours abaisser le
crochet de manière à ce qu’il s’enclenche en
position fermée.
POIGNÉE
CAOUTCHOUTÉE
GARDE
INFERIEUR
ÉCHELLE DES
ANGLES DE BISEAU
LEVIER DE BISEAU
RÉGLABLE
SEMELLE
POIGNÉE
AUXILIAIRE
GARDE SUPÉRIEUR
BOUTON DE VER ROUILLAGE
PRISES D'AIR
SOUFFLANTE
DE SCIURE
SECTEUR
GRADUÉ
GÂCHETTE
1
2
-25-

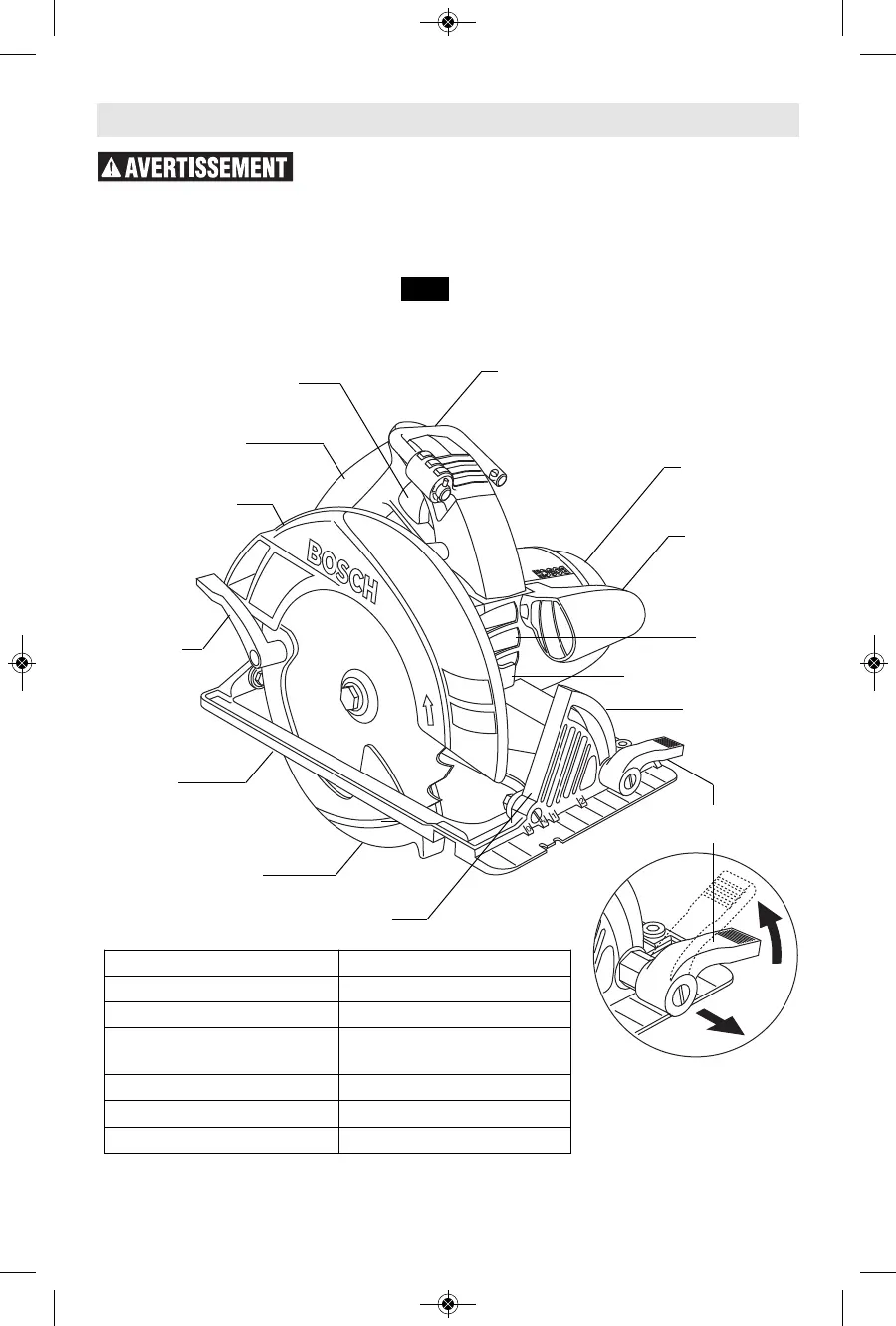

Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer
quelque assemblage ou réglage que ce soit ou de changer les
accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche
accidentelle de l'outil.
Scie circulaire CS10
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque
signalétique de votre outil.
Fig. 1
Numéro de modèle CS10
Lame 184 mm (7-1/4 po)
Moyeu de lame rond 5/8 po.
Épaisseur des dents
0,1 po (2.6mm)*
*minimum 0,07" (1,8mm)
Épaisseur de la lame 0,07 po (1,8mm) Maximum
Profondeur de coupe à 90° 62 mm Maximum
Profondeur de coupe à 45° 48 mm Maximum
