EXTRACCIÓN DE POLVO
Para reducir
el riesgo de
lesiones, posicione siempre el
adaptador de orificio para polvo y la
manguera de aspiración de modo que
no interfieran con el protector inferior
ni con la operación de corte en todas
las posiciones.
El orificio para polvo aceptará las típicas
boquillas tipo caucho de las mangueras
de aspiradora de 35 mm, tales como la
VX120 que se incluye con las mangueras
Bosch Serie VF.
Para conectar la sierra a una manguera
de 1-1/4 o 1-1/2 pulgadas, se puede
usar el adaptador Bosch VAC024
(vendido por separado).
Conecte el otro extremo de la manguera
a un extractor de polvo adecuado.
La aspiradora debe ser adecuada para
el material en el cual se esté
trabajando.
Cuando aspire polvo seco que sea
especialmente perjudicial para la salud
o cancerígeno, utilice una aspiradora o
un extractor de polvo especial.
Instrucciones de funcionamiento

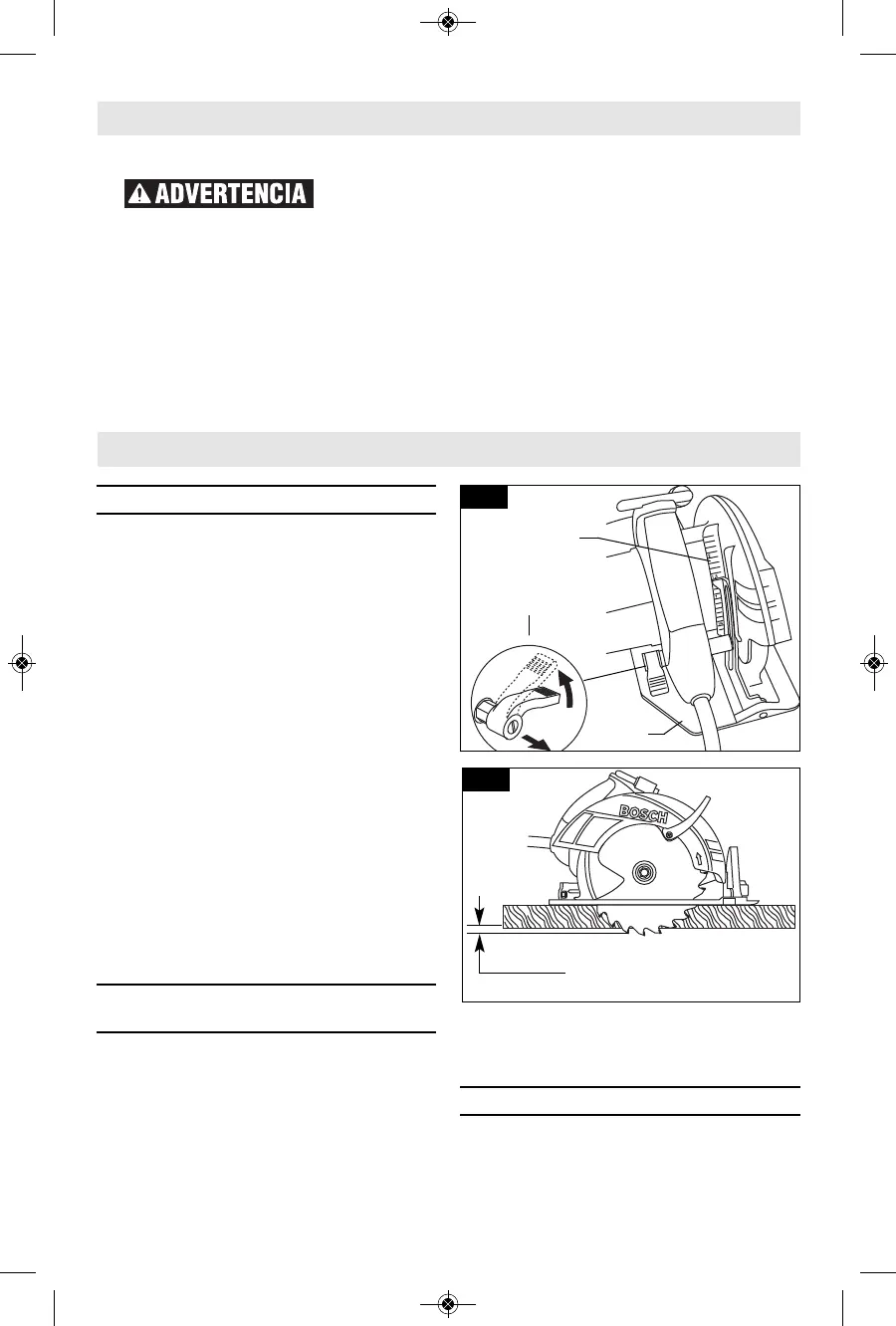

Ajuste de profundidad
La sierra está equipada con un sistema
de retenes de profundidad que
detendrá la base a profundidades de
madera de construcción estándar de 2x,
3/4", 1/2" y 1/4".
Desconecte el enchufe de la fuente de
energía. Afloje la palanca de ajuste de
profundidad ubicada en la carcasa de la
sierra. Sujete la base con una mano y
suba o baje la sierra con el mango.
Fije la palanca en la posición de ajuste
de profundidad deseada. Verifique la
profundidad deseada (Fig. 6).
La sierra también cuenta con una
palanca de ajuste de profundidad
ajustable para lograr un bloqueo
uniforme. Para ajustar la profundidad,
simplemente tire de la palanca hacia
afuera y reposiciónela en la posición
deseada (Fig. 6).
Para un astillado mínimo la longitud que
debe sobresalir por debajo del material
que se va a cortar no debe ser de más
de un diente de hoja (Fig. 7).
Verificación del ángulo de
corte de 90°
Desconecte el enchufe de la fuente de
energía. Ajuste la base al valor de
máxima profundidad de corte. Afloje la
palanca de ajuste de inclinación, ajuste
a 0˚ en el cuadrante, vuelva a apretar la
palanca y verifique que hay un ángulo de
90˚ entre la hoja y el plano inferior de la
base con una escuadra (Fig. 8). Haga
ajustes girando el tornillo de alineación
pequeño que está en el lado inferior de
la base, en caso de que sea necesario.
Ajuste de inclinación
La sierra está equipada con un sistema
de retenes de inclinación que detendrá
la base a ángulos de 22.5 ° y 45 °.
Fig. 7
UN DIENTE ES LA LONGITUD QUE
DEBE PENETRAR EN LA MADERA
PARA UN ASTILLADO MINIMO
SOPORTE DE
PROFUNDIDAD
CALIBRADO
PALANCA DE
PROFUNDIDAD
AJUSTABLE
Fig. 6
BASE
1
2
-45-
