Descrizione prodotto | EFEP 60H / EFEP 67D | 37
it
2. Descrizione prodotto
2.1 Avvertenze di sicurezza
Tutte le avvertenze di sicurezza sono contenute nelle
istruzioni d’uso fornite a parte "Avvertenze importan-
ti e avvertenze di sicurezza sugli Bosch Diesel Test
Equipment". Leggerle attentamente prima di utilizzare
il dispositivo di prova di Bosch e osservarle obbliga-
toriamente. Inoltre sugli apparecchi di prova di gruppi
portapolverizzatori è applicato un avvertimento che
informa l’utente di non introdurre le mani nel getto di
olio di prova.
! Durante il controllo di gruppi portapolverizzatori,
utilizzare il dispositivo di aspirazione 0 684 200 702.
Questo dispositivo è diventato obbligatorio per legge
in numerosi paesi (ad esempio secondo l’art. 14 del
regolamento sul luogo di lavoro vigente in Germania).
2.2 Uso
L’EFEP 60H e EFEP 67D (apparecchi di prova per por-
tainiettori di prova e gruppi di portapolverizzatori del
motore, comunemente chiamati apparecchi di controllo
polverizzatori) consentono di eseguire i seguenti con-
trolli sugli iniettori di dimensioni P, R, S e T utilizzando i
corrispondenti portapolverizzatori :
R Pressione di apertura
R Forma del getto
R Tenuta sede
R Tenuta
R Rumorosità
i I controlli con l’EFEP 60H e EFEP 67D non rispet-
tano la norma ISO 8984. Per controlli secondo la
norma ISO 8984 utilizzare l’EPS 100.
2.3 Fornitura e accessori speciali
Tutte le informazioni relative agli accessori e agli acces-
sori speciali si trovano nella penultima pagina.
2.4 Descrizione dell’apparecchio
2.4.1 EFEP 60H
Controllo di polverizzatori di
dimensioni
P, R, S, T
Intervallo del manometro 0...40 MPa (0...400 bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
7
1
2
3
4
6
5

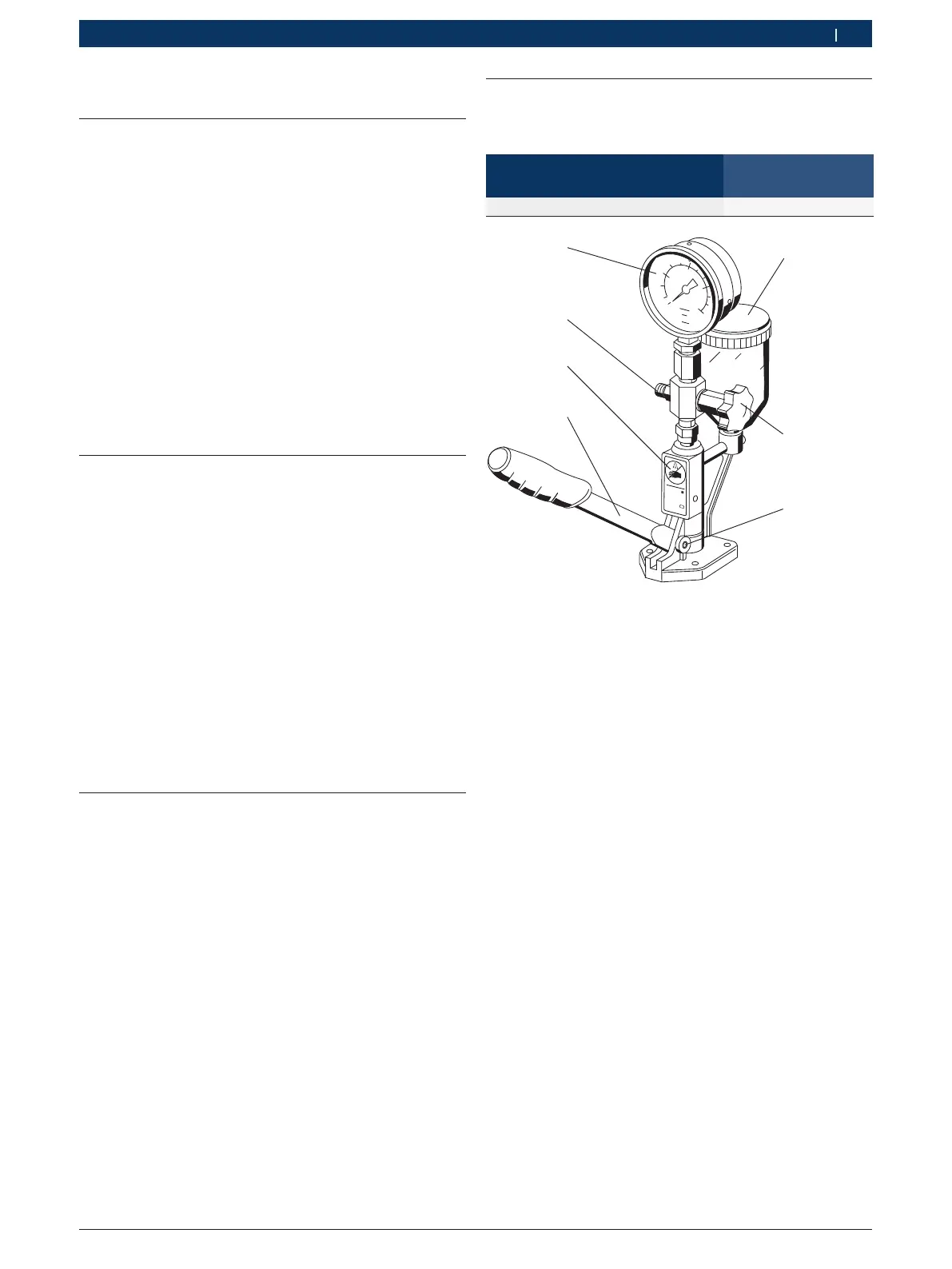

Fig. 1: EFEP 60H
1 Serbatoio olio con filtro
2 Valvola di intercettazione con stelo
3 Spina di registro
4 Leva di azionamento manuale
5 Avvertimento "Non introdurre le mani nel getto di prova"
6 Uscita pressione (collegamento tubazione pressione di prova)
7 Manometro
*)
*)
in parte accessorio speciale, per la classe di qualità vedere la
panoramica nella penultima pagina.
