Deutsch - 4
Vollautomatische Spindelarretierung
(Auto-Lock)
Bei nicht gedrücktem Ein-/Ausschalter 4 wird die
Bohrspindel arretiert.
Dies ermöglicht ein schnelles, bequemes und
einfaches Wechseln des Einsatzwerkzeuges im
Bohrfutter.
Das arretierte Bohrfutter ermöglicht das Nachzie-
hen überstehender Schrauben durch Verwen-
dung der ausgeschalteten Maschine als Schrau-
bendreher.

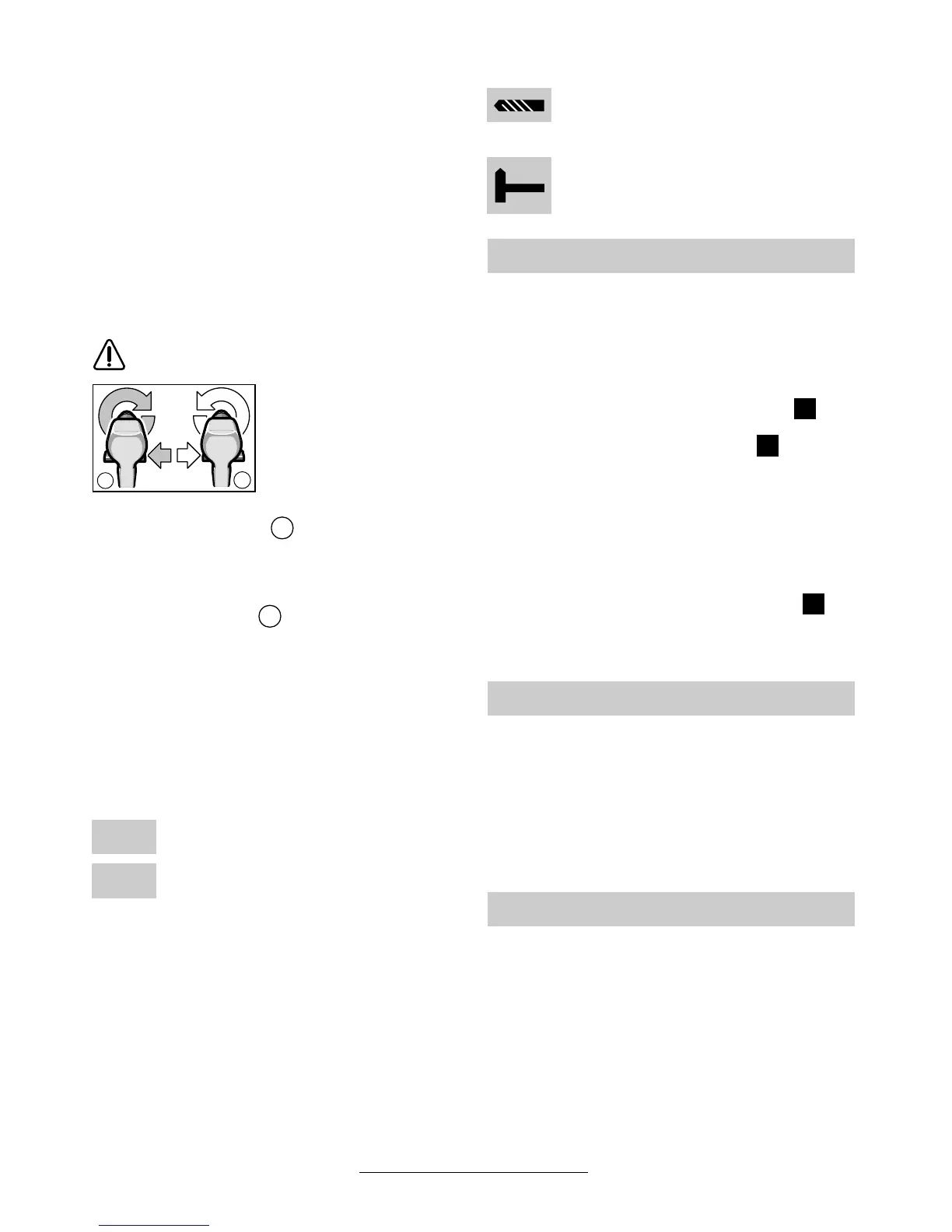

Umschalten der Drehrichtung
Den Drehrichtungsumschalter 5 nur bei
Stillstand betätigen.
Mit dem Drehrichtungs-
umschalter 5 wird die
Drehrichtung der Ma-
schine umgeschaltet. Bei
betätigtem Ein-/Aus-
schalter 4 ist dies jedoch
nicht möglich.
Drehrichtung rechts ( )
Den Drehrichtungsumschalter nach links bis zum
Anschlag durchdrücken (Normalbetrieb: Bohren,
Eindrehen von Schrauben etc.).
Drehrichtung links ( )
Den Drehrichtungsumschalter nach rechts bis
zum Anschlag durchdrücken (Lösen bzw. Her-
ausdrehen von Schrauben und Muttern).
Drehmoment einstellen
Im praktischen Versuch ist zu ermitteln, mit wel-
cher der 15 Einstellungen des Drehmoment-Ein-
stellrings 2 die Schrauben bündig in das Material
eingedreht werden.
Schwache Einstellung, z. B. kleine
Schrauben, weiche Werkstoffe.
Starke Einstellung, z. B. große Schrau-
ben, harte Werkstoffe.
Bei richtiger Einstellung öffnet die Überrastkupp-
lung, sobald die Schraube bündig in das Material
eingedreht bzw. das eingestellte Drehmoment er-
reicht ist. Beim Herausdrehen eine höhere Ein-
stellung wählen, bzw. auf das Symbol „Bohren“
stellen.
Bohren und Schlagbohren
Bohren
Den Drehmoment-Einstellring 2 auf das
Symbol „Bohren“ stellen.
Schlagbohren (GSB 12–24 VE-2)
Den Drehmoment-Einstellring 2 auf das
Symbol „Hammerbohren“ stellen.
■ Vor allen Arbeiten am Gerät den Akku her-
ausnehmen.
Das Bohrfutter ist gegen das Lösen von der Bohr-
spindel mit der Sicherungsschraube 14 gesi-
chert. Das Bohrfutter ganz öffnen und die Siche-
rungsschraube 14 (Achtung Linksgewinde!)
vollständig herausschrauben (siehe Bild ).
Bohrfutter lösen (siehe Bild )
Die Maschine auf eine standfeste Unterlage
(z. B. Werkbank) legen. Die Maschine festhalten
und das Bohrfutter wie eine Schraube durch
Linksdrehen lösen (
➊). Ein festsitzendes Bohr-
futter wird durch einen Schlag auf den langen
Schaft des Innensechskantschlüssels 13 gelöst.
Bohrfutter festziehen (siehe Bild )
Die Montage des Bohrfutters erfolgt in umgekehr-
ter Reihenfolge (
➋
).
Softgrip
Die rückseitig angebrachte Griff-Fläche 10 (Soft-
grip) erhöht die Abrutschsicherheit und sorgt da-
durch für bessere Griffigkeit und Handlichkeit des
Gerätes.
Durch die Gummierung wird gleichzeitig eine vib-
rationshemmende Wirkung erzielt.
■ Verwenden Sie nur zum Schraubenkopf pas-
sende Schrauberklingen/Bits.
■ Bei Eindrehen größerer, längerer Schrauben
in harten Werkstoffen am besten vorbohren.
■ Beim Bohren in Metall nur einwandfreie ge-
schärfte HSS-Bohrer (HSS = Hochleistungs-
Schnell-Schnittstahl) verwenden. Entspre-
chende Qualität garantiert das Bosch-Zube-
hör-Programm.
b
a
a
b
1
15
Bohrfutter wechseln
Arbeitshinweise
Tipps
E
C
D
9 • 2 609 932 156 • 03.04
