Bosch Indego M 700 Installation Guide

1 2 3
5
6
8
7
9
4
1
1 4
3
7
1
2
10
4
5
3
2
4
2
3
5
1
2 3
4
7
8
9
5
6
10
!
B
6
FR

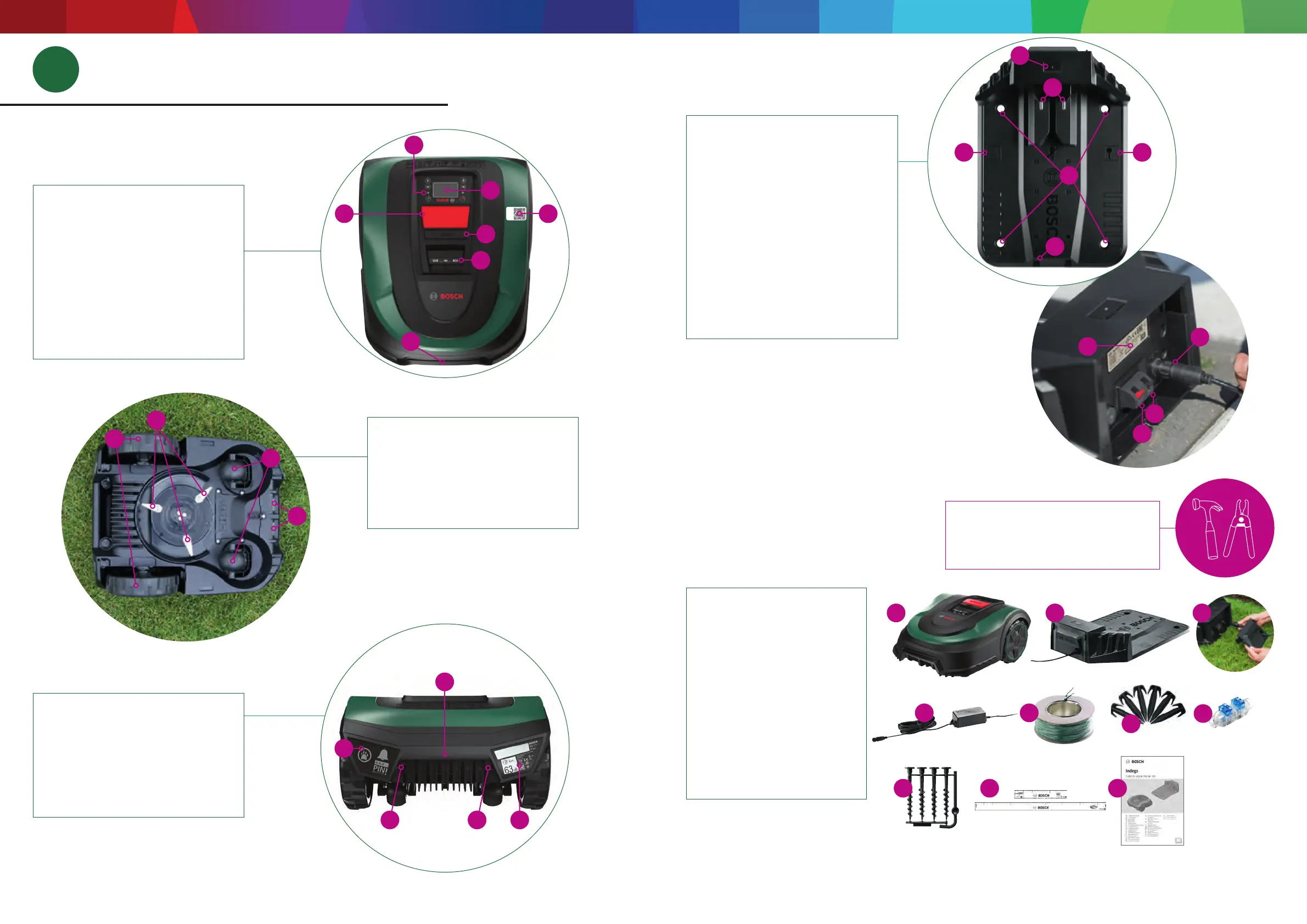

Tout savoir sur votre Indego
Les élements suivants sont inclus
dans le carton:
Les outils suivants sont nécéssaires mais ils ne sont pas
inclus dans le conditionnement initial :
► Maillet (pour enfoncer les cavaliers)
► Pince à dénuder pour couper les extrémités du fil
périphérique
Station de charge
1 Trous pour clous de fixation
2 Logo « côté maison » à ľ extérieur de la
zone de tonte
3 Logo « côté jardin » à ľ intérieur
de la zone de tonte
4 Canal de passage du fil périphérique
5 Contacts de charge
6 Diode Station de charge
7 Plaque signalétique
8 Borne (raccord du fil) rouge
9 Borne (raccord du fil) noire
10 Branchement du câble d’alimentation
Le dessus du robot
1 Bouton d’arrêt manuel
2 Ecran de commande
3 Bouton de démarrager
4 Bouton de réglage de la hauteur de
coupe
5 Bouton retour automatique à la
hauteur de coupe maximale
6 Code QR B (version connectée)
7 Protection antichoc
A l’arrière du robot
1 Interrupteur marche/arrêt
2 Autocollant antivol
3 Plaque signalétique
4 Port de connexion de données
5 Poignée de transport
Le dessous du robot
1 Lames de coupe
2 Roues pivotantes avant
3 Roues motrices
4 Contacts de charge
1 Indego
2 Station de charge
3 Plaque de fermeture de la base
4 Câble d’alimentation base
5 Fil périphérique
6 Cavaliers (pour la fixation du fil
périphérique)
7 Connecteurs de câble
8 Clous de fixation et clé six pans
(pour la base)
9 2 réglettes (30 cm & 75 cm)
10 Notice d’utilisation et guide
d’installation
5150

Bosch Indego M 700 Specifications

General

Type	Robotic lawn mower
Cutting width	190 mm
Product color	Black, Green
Maximum lawn area	700 m²
Maximum cutting height	50 mm
Minimum cutting height	30 mm
Suitable for slope up to	27 %
Number of height positions	3
Cutting clearance adjustment	Yes
Battery type	Built-in battery
Power source	Battery
Charging time	1 h
Battery voltage	18 V
Battery life (max)	75 min

Weight and Dimensions

Weight	7100 g
