-19-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Marteau rotatif
Numéro de modèle RH328VC et RH328VCQ
Type de tige SDS-plus
B
Capacités maximales :
Mèches à pointe au carbure 29 mm
Mèches creuses à paroi mince 83 mm
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
BOUTON DE BLOCAGE DE LA BUTÉE
DE PROFONDEUR
BAGUE DE
VERROUILLAGE
MANCHON DE
VERROUILLAGE
MANDRIN
SDS-plus
®
POIGNEE
AUXILIAIRE
POIGNEE (PRISE)
POIGNÉE D'AMORTISSEMENT
DES VIBRATIONS/MÉCANISME
D'ACTIONNEMENT DU
MARTEAU
GÂCHETTE DE
COMMANDE À
VITESSE
VARIABLE
INTERRUPTEUR
D'INVERSION DE
MARCHE
CADRAN DE
SÉLECTION DE
PERCEUSE/PERCEUSE
À PERCUSSION

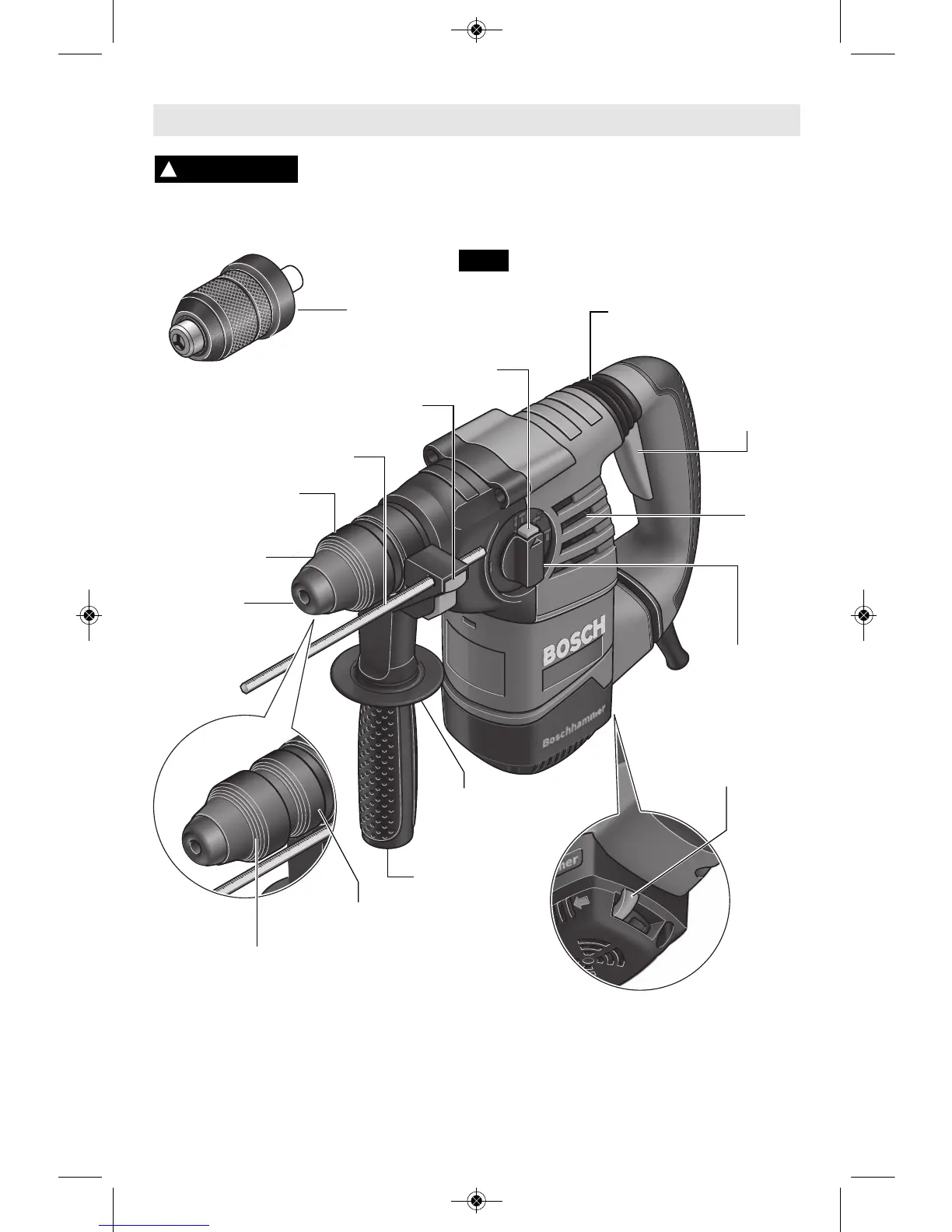

FIG. 1
BUTÉE DE PROFONDEUR
PARE-
POUSSIÈRE
MANDRIN À 3 MORS
(Non fourni, disponible à
titre d’accessoire)
OUVERTURES
DE
VENTILATION
BOUTON DE
DÉCLENCHEMENT
SDS-plus
®
MANDRIN À CHANGEMENT RAPIDE
(modèle RH328VCQ seulement)
BM 1619929E58 07-12_BM 1619929E58 07-12 8/1/12 8:02 AM Page 19
