Bosch interior component diagram
15
Tronic 3000T – 6 720 892 061 2019/02
8 Bosch interior component diagram

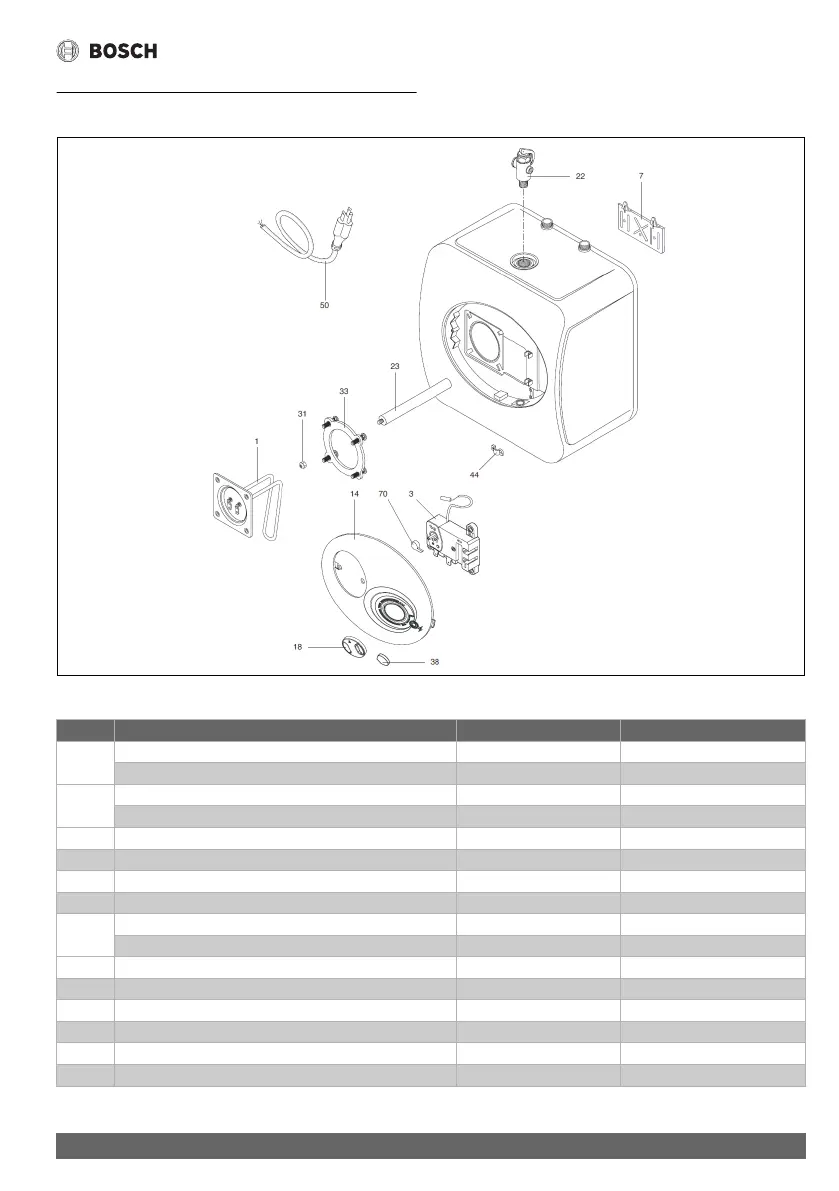

Fig. 13
Table 4
6720801072-13.1V
Part Description TTNR Model
1 HEATING ELEMENT 1440W 8 738 704 439 0 ES 2.5 / ES 4
HEATING ELEMENT 1440W 8 738 704 440 0 ES 8
3 WIRED THERMOSTAT 8 738 711 260 0 ES 2.5 / ES 4
WIRED THERMOSTAT 8 738 711 261 0 ES 8
7 HEATER WALL HANGING BRACKET 8 738 704 443 0 ES 2.5 / ES 4 / ES 8
14 PLASTIC COVER 8 738 725 248 ES 2.5 / ES 4 / ES 8
18 KNOB 8 738 704 444 0 ES 2.5 / ES 4 / ES 8
22 VALVE T&P ¾ 8 738 704 445 0 ES 2.5 / ES 4 / ES 8
23 MAGNESIUM ANODE D:14 L:155 M4 8 738 704 447 0 ES 2.5 / ES 4
MAGNESIUM ANODE D:16 L:195 8 738 704 448 0 ES 8
31 LOCK NUT M6 8 738 704 449 0 ES 2.5 / ES 4 / ES 8
33 GASKET WITH 4 BOLTS 8 738 704 450 0 ES 2.5 / ES 4 / ES 8
38 SIGNAL LAMP CAP 8 738 704 451 0 ES 2.5 / ES 4 / ES 8
44 CABLE CLAMP 8 738 704 452 0 ES 2.5 / ES 4 / ES 8
50 POWER CABLE 8 738 704 453 0 ES 2.5 / ES 4
70 LEVER THERMOSTAT 8 738 704 454 0 ES 2.5 / ES 4 / ES 8
