Informations sur le produit
Tronic 3000T – 6 720 892 061 2019/02
22
2 Informations sur le produit

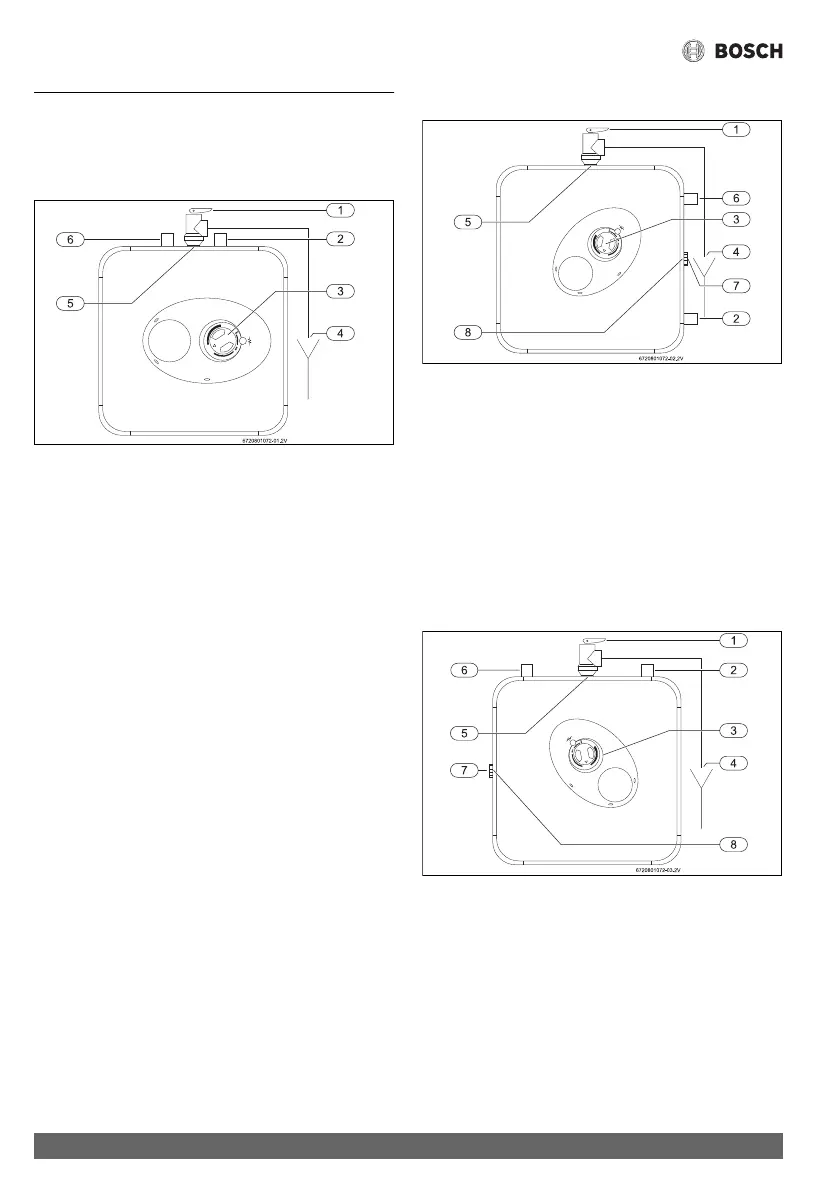

2.1 Aperçu des modèles
Modèles ES2.5 et ES4
Fig. 1
[1] Soupape de décharge à sécurité thermique ¾ NPT mâle
[2] Entrée d'eau froide, ½ NPT mâle
[3] Thermostat
[4] Tuyau d’écoulement de la soupape de décharge à sécurité
thermique vers le drain
[5] Embout femelle ¾ NPT des raccords pour la soupape de
décharge
[6] Sortie d'eau chaude ½ NPT mâle
Modèles ES8 (installation horizontal)
Fig. 2
[1] Soupape de décharge à sécurité thermique, ¾ NPT mâle
[2] Entrée d'eau froide, ½ NPT mâle
[3] Thermostat
[4] Tuyau d’écoulement de la soupape de décharge à sécurité
thermique vers le drain
[5] Embout femelle ¾ NPT (des raccords) pour la soupape de
décharge
[6] Sortie d' eau chaude ½ NPT mâle
[7] Bouchon ¾ NPT mâle
[8] ¾ NPT embout femelle (des raccords) pour le robinet
Modèles ES8 (installation vertical)
Fig. 3
[1] Soupape de décharge à sécurité thermique, ¾ NPT mâle
[2] Entrée d'eau froide, ½ NPT mâle
[3] Thermostat
[4] Tuyau d’écoulement de la soupape de décharge à sécurité
thermique vers le draine
[5] Embout femelle ¾ NPT (des raccords) pour la soupape de
décharge
[6] Sortie d' eau chaude ½ NPT mâle
[7] Bouchon ¾ NPT mâle
[8] ¾ NPT embout femelle (des raccords) pour le robinet

Bosch Tronic 3000T ES8 Specifications

General

Capacity	8 Gallons
Voltage	120 V
Wattage	1440 W
Installation	Wall-mounted
Material	Glass-lined tank
Amperage	12 A
Water Connection	1/2 inch NPT
Temperature Range	65°F to 145°F
