Mode d’utilisation
Pour actionner le transfert automatique, suivez la procédure
décrite ci-dessous:
1. Réglez sur “On” l’interrupteur de débranchement de
l’alimentation de service qui transmet l’alimentation de
service à l’interrupteur de transfert.
2. Installez le fusible de 15 ampères dans le panneau de
commande de la génératrice.
3. Réglez le disjoncteur principal de la génératrice
sur “On”.
4. Réglez l’interrupteur de système à AUTO.
Le système est maintenant en mode de
fonctionnement automatique.
Lorsque la génératrice transmet de la puissance à
l’interrupteur de transfert, le contrôleur surveille
continuellement la puissance de la génératrice. Lorsqu’une
demande d’activation du climatiseur est émise, et que la
puissance disponible de la génératrice est suffisante, le
contrôleurfermelescontacts«A-A»verslecontacteur
duclimatiseur.Lescontacts«B-B»s’ouvrentavantla
fermeturedescontacts«A-A».Lescontacts«A-A»ou
«B-B»s’ouvrentlorsqueleschargessonttropimportantes
pourlagénératrice.Lescontacts«A-A»s’ouvrentlorsque
le climatiseur doit être mis en marche. Les contacts
«B-B»sefermentlorsqu’iln’yapassuffisammentde
puissance disponible.
Porte de boîtier

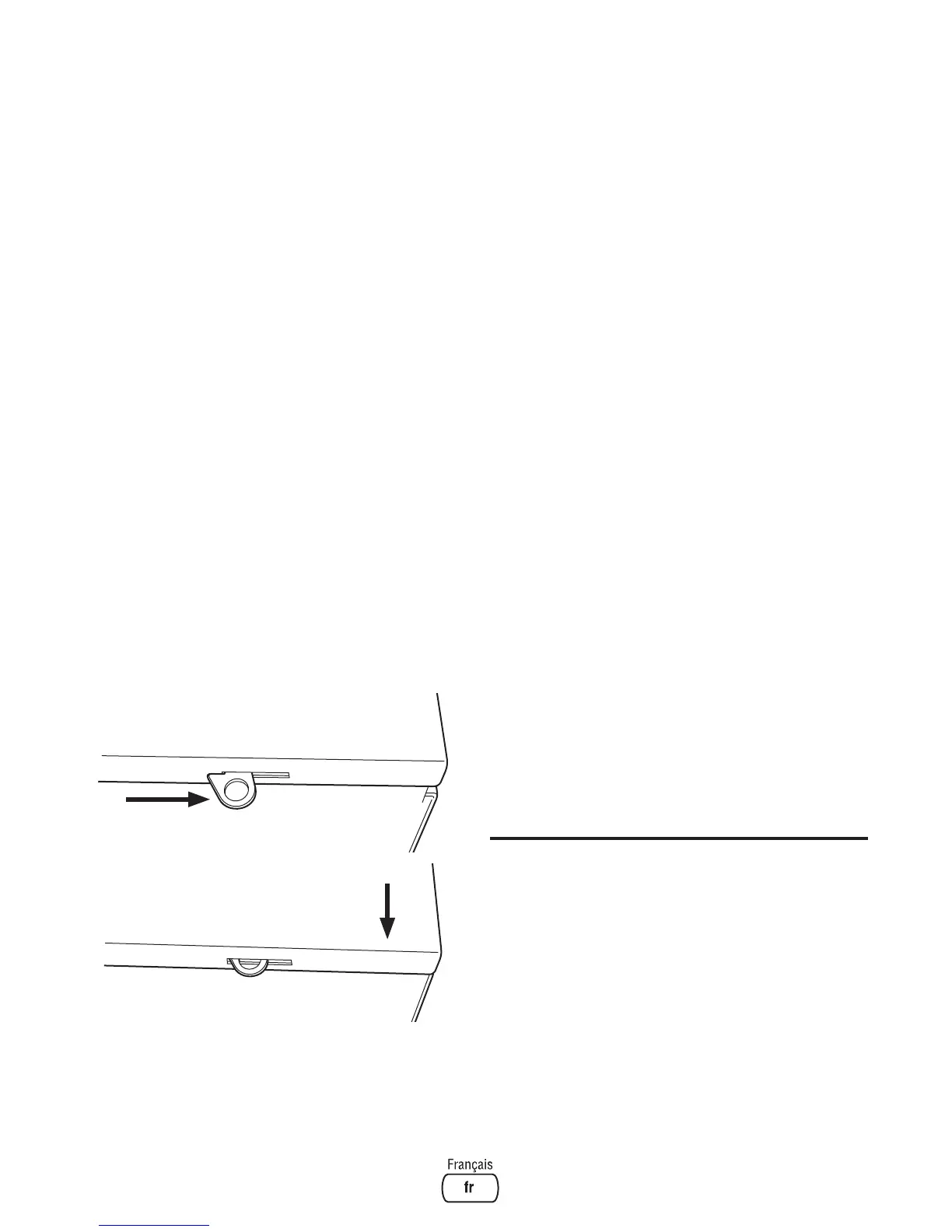

Pour ouvrir la porte, appuyez sur le verrouillage à ressort de
la porte à la droite et tirez la porte.
Pour fermer et verrouiller la porte, poussez la porte contre
le boîtier. À cette position, poussez la porte vers le haut.
Le verrouillage à ressort de la porte s’engagera alors et
verrouillera la porte à cette position.
REMARQUE : La porte du boîtier DOIT être fermée et
verrouillée en tout temps sauf lors de l’entretien du système.
Mise à l’essai du commutateur de transfert automatique
Réglez l’interrupteur de débranchement alimentant
le commutateur de transfert sur “Off”. La séquence
automatique commencera. Pour revenir à l’alimentation de
service, réglez l’interrupteur de débranchement sur “On”.
Panne de l’alimentation de service
Le capteur de tension de service détecte la chute de la
tension de service sous 70 pourcent de la tension nominale.
La séquence de démarrage du moteur commence après un
délai de 6 secondes.
Réchauffement du moteur
Prévoyez un délai de réchauffement du moteur avant le
transfert. Utilisez un cavalier sur le tableau de commande
pour sélectionner un délai de 20 secondes ou de
50 secondes.
Transfert
Le transfert de l’alimentation de service à la génératrice de
secours se produit après que la tension de la génératrice
dépasse un seuil prédéterminé. Après le transfert, le moteur
tourne durant au moins 5 minutes.
Prise en charge de l’alimentation de service
La tension de prise en charge est de 80 pourcent de la
tension nominale.
Retransfert
Le transfert de l’alimentation de la génératrice de secours
à l’alimentation de service se fait 10 secondes après que la
tension de service ait dépassé le niveau de prise en charge et
temps d’exécution minimum est achevé.
Refroidissement du moteur
Le moteur tourne pendant 60 secondes après le transfert.
Entretien
Le commutateur de transfert est conçu pour ne nécessiter
aucun entretien dans le cadre d’une utilisation normale.
Toutefois, il faut effectuer des inspections et des vérifications
d’entretien régulièrement. L’entretien consiste principalement
à garder le commutateur de transfert propre.
Une inspection visuelle doit être effectuée au moins une
fois par mois. L’accès au commutateur de transfert ne
doit pas être obstrué. Laissez un dégagement d’au moins
1m(3pi)autourducommutateurdetransfert.Vérifiezles
accumulations de saleté, moisissure et/ou de corrosion sur
le boîtier et autour de celui-ci, les pièces/quincaillerie lâches,
les fissures et/ou de la décoloration sur l’isolant et les
éléments endommagés ou décolorés.
