Interconnexions du câblage
Tout le câblage doit être d'un gabarit approprié, bien fixé, et
protégé par des conduits.
Effectuez les raccords suivants entre le commutateur de
transfert, le panneau de distribution principal, l'alimentation
de service et la génératrice.
Câblage haute tension
1. Assurez-vous que l'alimentation de service est HORS
TENSION. Raccordez les fils d'alimentation de service
aux bornes "UTILITY CONNECTION" du commutateur de
transfert.
2. Raccordez le neutre de service à la borne "NEUTRAL"
du commutateur de transfert.
3. Raccordez les fils d'alimentation du panneau de
distribution principal aux bornes "LOAD CONNECTION"
du commutateur de transfert.
4. Raccordez le fil neutre du panneau de distribution
principal à la borne "NEUTRAL" du commutateur de
transfert.
5. Raccordez les fils d'alimentation du panneau de
commande de la génératrice aux bornes "GENERATOR
CONNECTION" du commutateur de transfert. Toutes les
charges devraient passer par l’ouverture du
transformateur de courant avant la connexion au
contacteur.
6. Branchez les fils secondaires du transformateur à “CT1”
et “CT2” au module de commande.
7. Raccordez le neutre du panneau de commande de la
génératrice à la borne "NEUTRAL" du commutateur de
transfert.
8. Raccordez le "GND" du panneau de commande de la
génératrice à la borne "GND" du commutateur de
transfert.
9. Raccordez le "GND" du panneau de distribution principal
à la borne "GND" du commutateur de transfert.
REMARQUES: Assurez-vous que l'électrode de terre est
raccordée selon les normes, la réglementation et les codes
fédéraux, provinciaux et locaux applicables.
10. Raccordez les bornes de 240 volts C.A. de
l'alimentation de service de la génératrice aux bornes
de 240 volts C.A. de l'alimentation du commutateur de
transfert.
11. Serrez au couple approprié tous les raccords de fils et
attaches. Consultez la partie intérieure du boîtier du
commutateur de transfert au sujet des couples de
serrage appropriés.

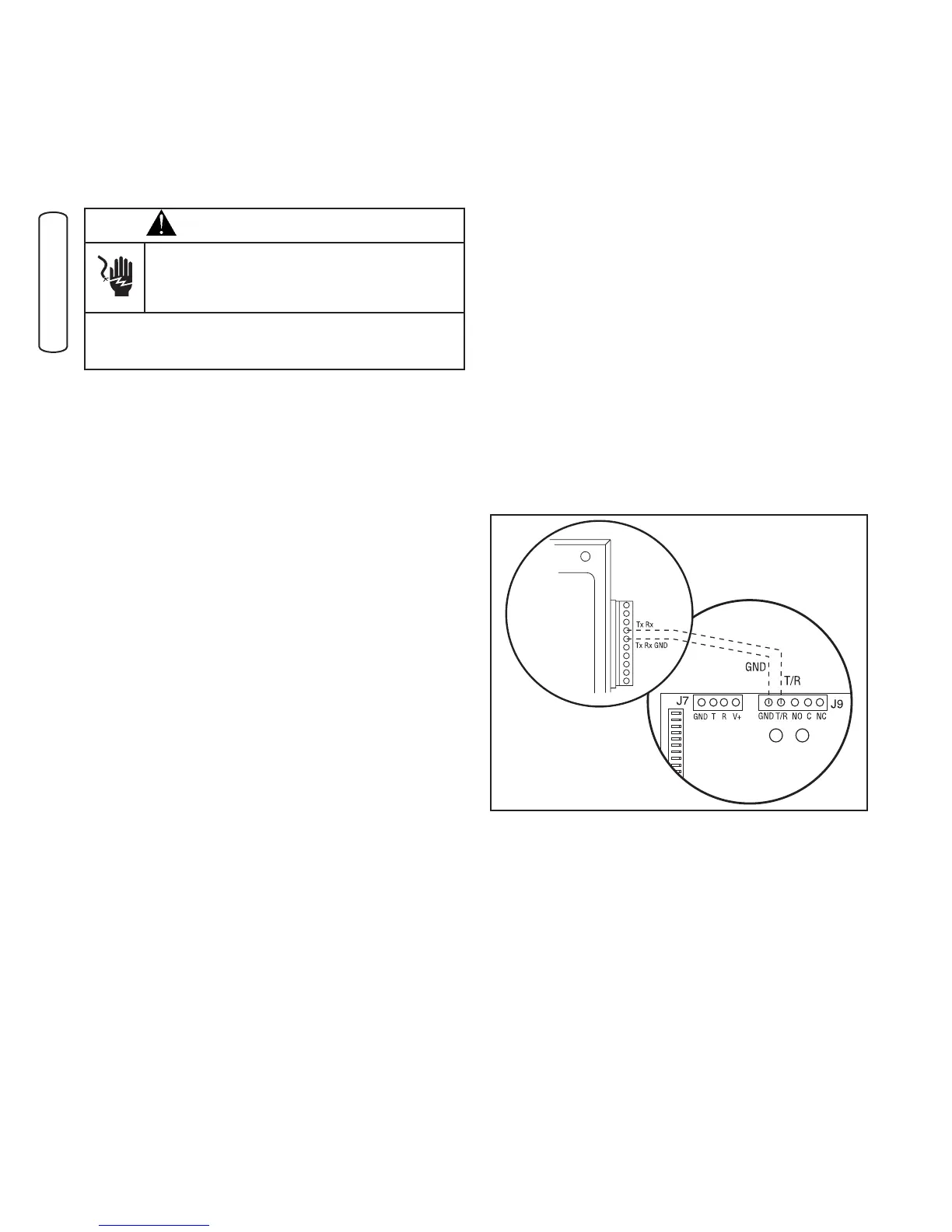

Câblage basse tension
1. Raccordez Tx Rx et la mise à la terre Tx Rx à partir du
panneau de commande de la génératrice aux bornes
GND et T\R du module de commande du commutateur
de transfert.
2. Serrez au couple approprié tous les raccords de fils et
attaches. Consultez la partie intérieure du boîtier du
commutateur de transfert au sujet des couples de
serrage appropriés.
Le non-respect de cet avertissement pourrait entraîner des
blessures personnelles et l'endommagement ou le mauvais
fonctionnement de l'équipement.
Les fils de basse tension ne peuvent être
installés dans le même conduit que les fils
d’alimentation.
AVERTISSEMENT
