16
Funzionamento del trattore

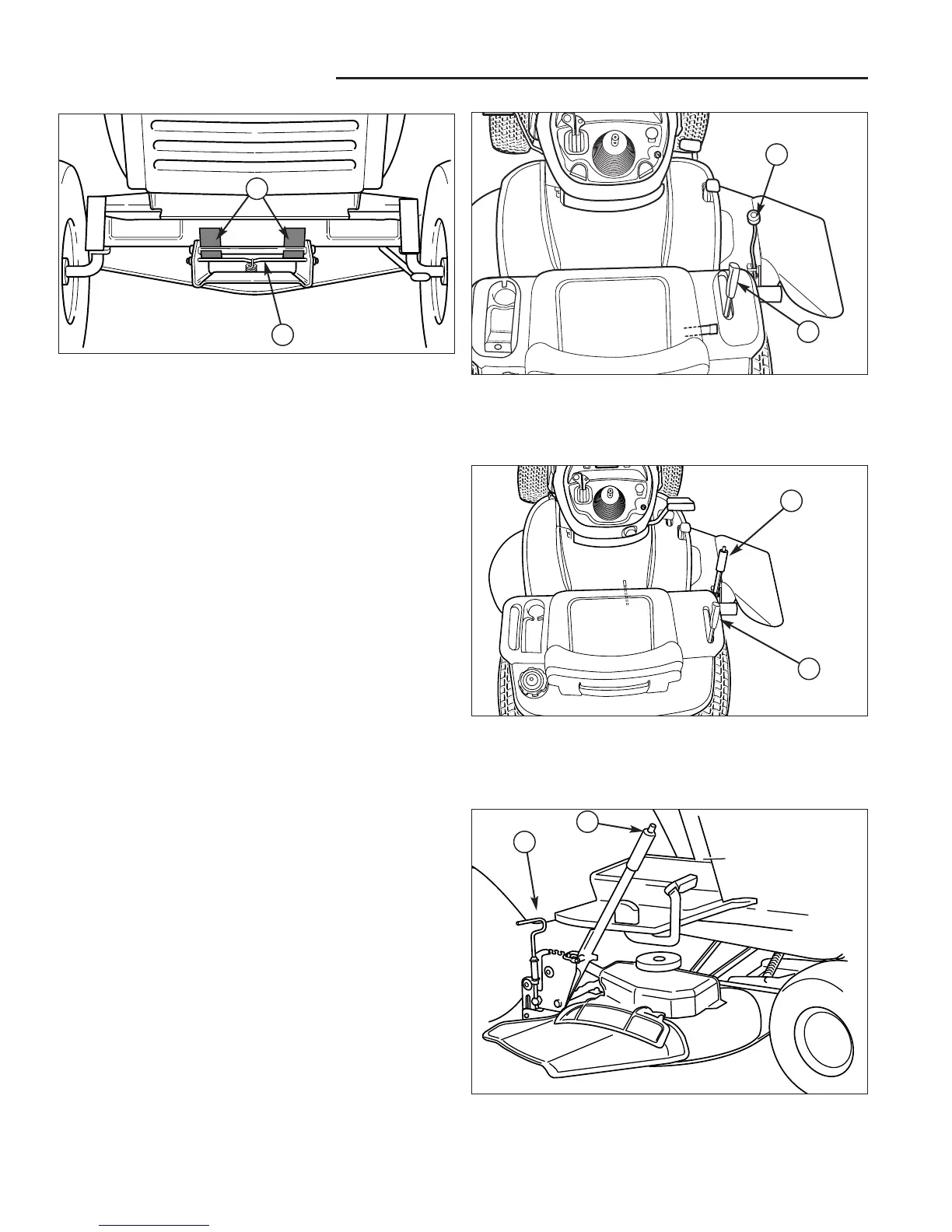

Figura 7. Sollevamento ed abbassamento del
tagliaerba
A. Leva di sollevamento del tagliaerba
B. Regolatore altezza del tagliaerba
A
B
Regolazione dell’altezza di taglio del
tagliaerba - Basi da 97 e 112 cm
La leva di sollevamento del tagliaerba (A, Figura 7) viene
usata per abbassare la base sulla posizione di taglio o
sollevare la base sulla posizione di trasporto.
Per abbassare la base, tirare leggermente indietro la
leva di sollevamento del tagliaerba (A), spingerla a
sinistra e farla scorrere in basso. Per sollevare la base
sulla posizione di trasporto, tirare le leva di sollevamento
del tagliaerba (A) e bloccare nella tacca a destra. Non
tagliare nella posizione di trasporto.
La manopola di regolazione dell’altezza di taglio
(B, Figura 7) controlla l’altezza di taglio del tagliaerba.
L'altezza di taglio è regolata all'infinito tra 3,8 e 10 cm
(1,5 e 4 pollici). Girare la manopola in senso orario per
sollevare la base ed in senso antiorario per abbassarla.
Figura 9. Regolazione altezza di taglio - Tagliaerba
da 102 cm
A. Leva dell’altezza di taglio
B. Regolazione della messa a punto
Regolazione dell’altezza di taglio del
tagliaerba - Basi da 102 cm
La leva di regolazione dell’altezza di taglio (A, Figura 9)
controlla l’altezza di taglio del tagliaerba e ha cinque
posizioni. La posizione di taglio più alta va usata durante
il trasporto al e dal cantiere di lavoro (non tagliare con la
leva nella posizione più alta). Le quattro posizioni più
basse vengono usate durante le operazioni di taglio.
Impostare questa leva di modo che la base tagli
1/3 dell’altezza dell’erba o meno.
Se l’altezza di taglio desiderata rientra tra le due tacche,
usare il regolatore di messa a punto (B) per raggiungere
l’altezza giusta.
A
B
Figura 8. Sollevamento ed abbassamento del
tagliaerba - Tagliaerba da 102 cm
A. Leva di sollevamento del tagliaerba
B. Regolatore altezza del tagliaerba
A
B
Figura 6. Sollevatore del tagliaerba
A. Piastre del sollevatore del trattore
B. Leva elastica
B
A
