Montage des cosses à fiches plates
Préparez les câbles de raccordement. Prenez garde à ce que les cosses à fiches
plates soient serties solidement aux extrémités des câbles et soient bien fixées !
Des contacts qui ne tiennent pas peuvent provoquer des courts-circuits, ainsi
que des problèmes de contacts. Les extrémités des câbles, qui sont prévues
pour être utilisées avec des embouts, ne doivent pas être brasées.
!

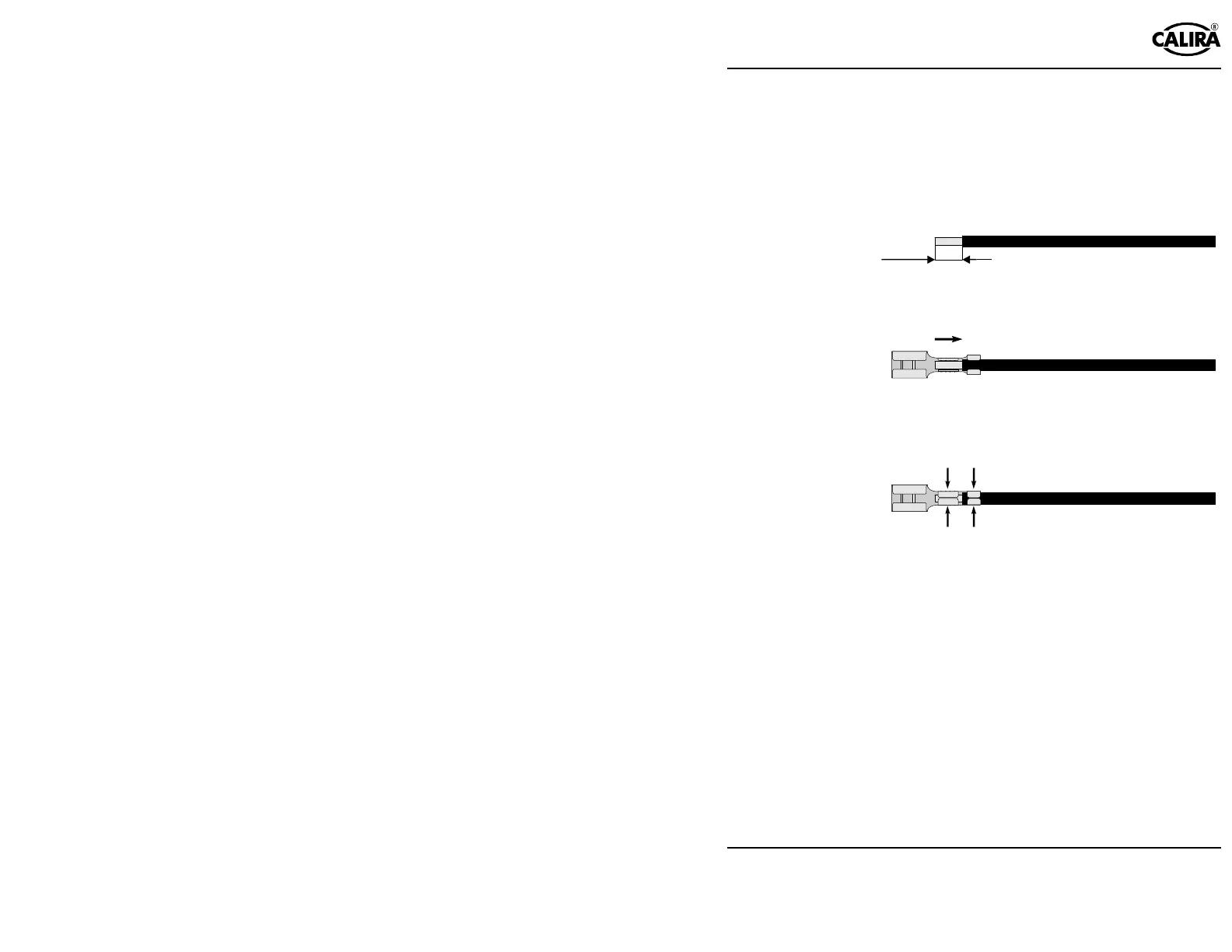

Retirez l’isolation du câble de raccordement sur une longueur de 5 mm (fi-
gure 2).
!
Glissez la cosse à fiche plate au-dessus du câble de raccordement, de manière à
ce que la partie dénudée se trouve dans la connexion à pince de devant. La
deuxième connexion à pince doit entourer la partie isolée (figure 3).
!
Fixez ensuite le câble de raccordement sur la cosse à fiche plate en serrant les
connexions à pince avec une pince à sertir appropriée (figure 4). Vérifiez que
le câble de raccordement est bien fixé dans la cosse à fiche plate.
