M1
M2
CN2
PROG
DAT I
A
A
D
V
MINI
USB
CN4
SW2
1
B
3
4
5
8
9
G
J
6
Pag. 2 - Manuale FB00864-IT - ver. 1 - 08/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Pag. 3 - Manuale FB00864-IT - ver. 1 - 08/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Avvertenze generali
Importanti istruzioni per la sicurezza delle persone: LEGGERE ATTENTAMENTE!
• L’installazione, la programmazione, la messa in servizio e la manutenzione devono essere eettuate da personale
qualificato ed esperto e nel pieno rispetto delle normative vigenti.
• Indossare indumenti e calzature antistatiche nel caso di intervento sulla scheda elettronica.
• Conservare queste avvertenze.
• Togliere sempre l’alimentazione elettrica durante le operazioni di pulizia o di manutenzione.
• Il prodotto deve essere destinato solo all’uso per il quale è stato espressamente studiato. Ogni altro uso è da
considerarsi pericoloso.
• Il costruttore non può comunque essere considerato responsabile per eventuali danni derivanti da usi impropri,
erronei ed irragionevoli.

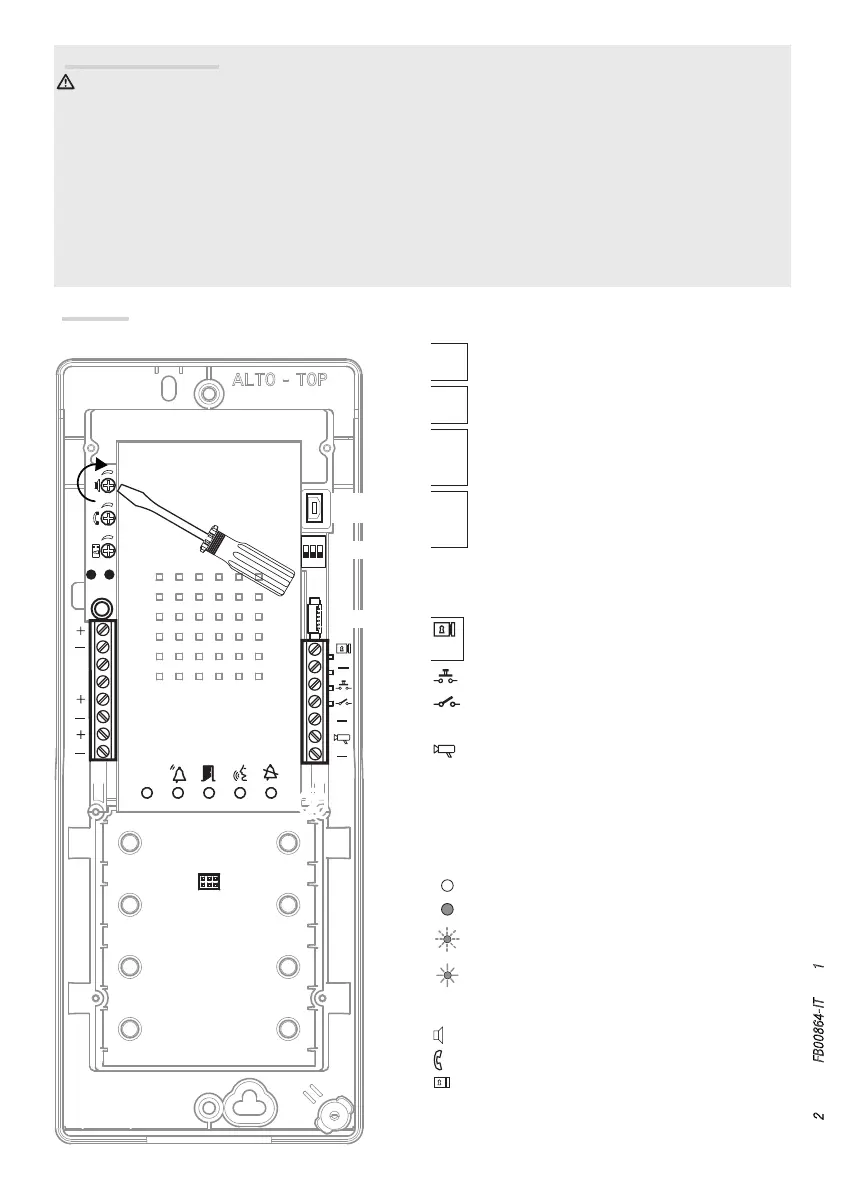

Funzioni
Morsettiera 1
+
Alimentazione 14-18 VDC
–
A
Audio
A
+
Linea Dati
D
–
+
Segnale Video
V
–
Attenzione. Per la programmazione Manuale dei Posti
Esterni l’ordine di autoinserimento è V1-V2-V3-V4.
Morsettiera B
Elettroserratura
12 V - 1 A max
–
Pulsante apriporta (NA)
Ingresso contatto porta aperta (NC)
– Massa
Uscita impianto (attiva verso massa)
– Massa
Tasto PROG C e LED PROG D
Tasto e LED di programmazione (vedi paragrafo ‘Programma-
zione’).
Il LED PROG può assumere i seguenti stati:
Spento
Acceso
Lampeggio lento
Lampeggio veloce
Regolazioni E
Audio altoparlante
audio microfono
elettroserratura 1÷10 s. (default 1 s)
