CAME BPT THANGRAM User Manual

M1
M2
CN2
PROG
DAT I
A
A
D
V
MINI
USB
CN4
SW2
1
B
3
4
5
8
9
G
J
6

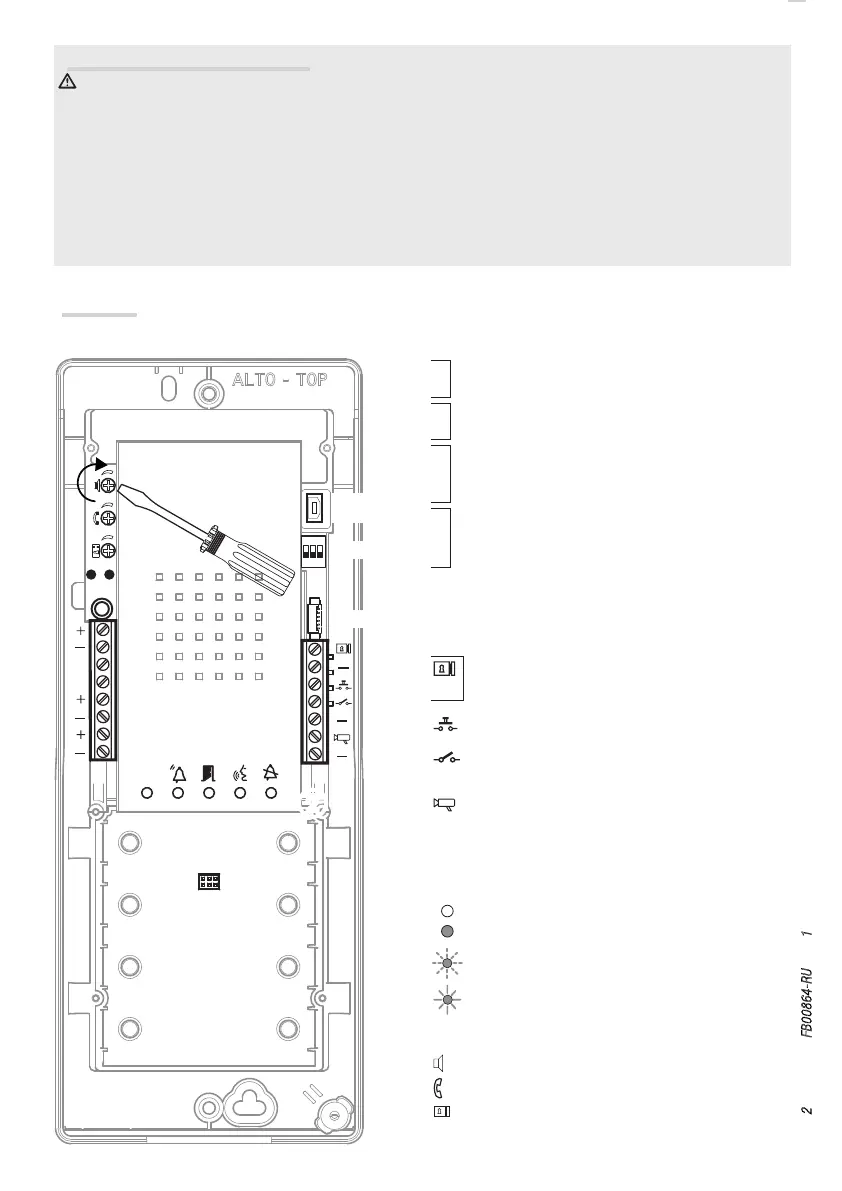

Стр. 2 - Руководство FB00864-RU - вер. 1 - 08/2017 - © CAME S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.
Общие правила безопасности
Важные правила техники безопасности: ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО!
• Монтаж, программирование, ввод в эксплуатацию и техническое обслуживание должны производиться
квалифицированным и опытным персоналом в полном соответствии с требованиями действующих норм безопасности.
• Используйте антистатическую одежду и обувь при работе с электроникой.
• Храните данные инструкции.
• Всегда отключайте электропитание перед выполнением работ по чистке или техническому обслуживанию системы.
• Изделие должно использоваться исключительно по назначению. Любое другое применение рассматривается как
опасное.
• Фирма-изготовитель снимает с себя всякую ответственность за ущерб, нанесенный неправильным, ошибочным или
небрежным использованием изделия.
Функции
Клеммные колодка 1
+
Источник питания
14-18 В пост. тока
–
A
Аудио
A
+
Линия данных
D
–
+
Видеосигнал
V
–
Внимание: При ручном программировании вызывных
панелей, порядок принудительного просмотра камер:
V1-V2-V3-V4.
Клеммные колодка 2
Электромеханический замок
12В— 1А макс.
–
Кнопка открывания замка двери (Н.О. контакты)
Входной контакт двери (Н.З.)
– Минус
Индикатор включения панели (подключается с минусом)
– Massa
Кнопка PROG 3 и светодиод PROG 4
Кнопка и светодиод программирования (см. параграф
‘Программирование’). Статусы светодиода PROG:
Выкл
Вкл
Медленное мигание
Быстрое мигание
Настройки 
Динамик
Микрофон
электромеханический замок 1÷10 сек. (по умолчанию 1
сек.)
A
