Chamberlain Security + 3850PC User Manual

37
2
1
11
7
3
8
6
4
5
9
10
10

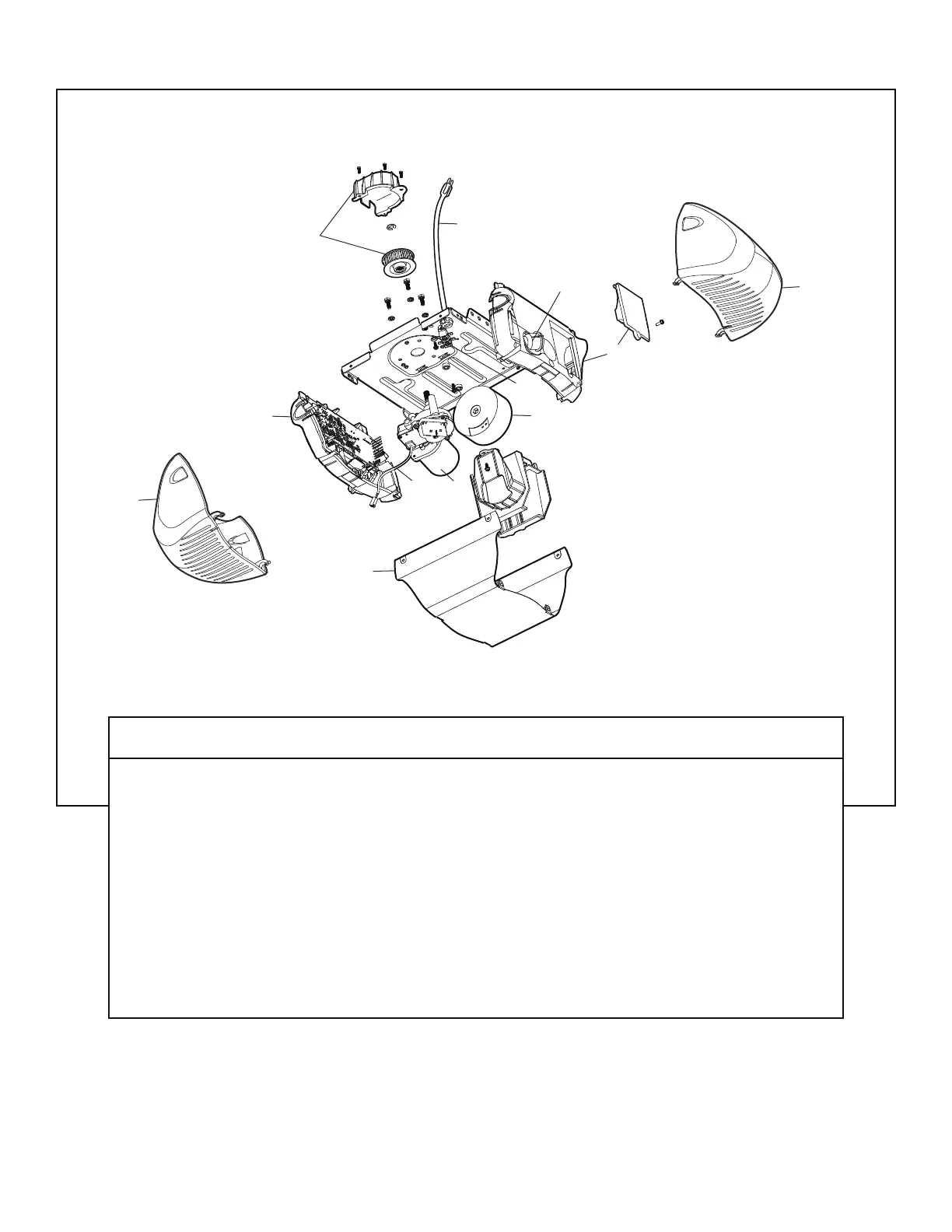

N° DE
RÉF. PIÈCE DÉSIGNATION
1 41C76 Capuchon de retenue
de la courroie
2 41B4245 Cordon électrique
3 41B4375-3 Bornier avec vis
4 41A6281 Contenu du kit de
faisceau de câblage :
Fils de batterie et prise
Fils de douille d’ampoule et prise
Fils de liaison régime moteur
avec prise
5 41D794 Moteur avec module de
déplacement
6 41DB002-2 Plaque logique du récepteur
N° DE
RÉF. PIÈCE DÉSIGNATION
7 41A6231 Panneau d’extrémité avec
couvercle de batterie et vis
8 41C190 Transformateur avec harnais
9 41D504-4 Couvercle
10 108D79 Diffuseur
11 4A1344 Douille d’ampoule
NON ILLUSTRÉS
485LMC Batterie
Pièces d’assemblage du moteur
