Français
Mode d’emploi
CMS20
37

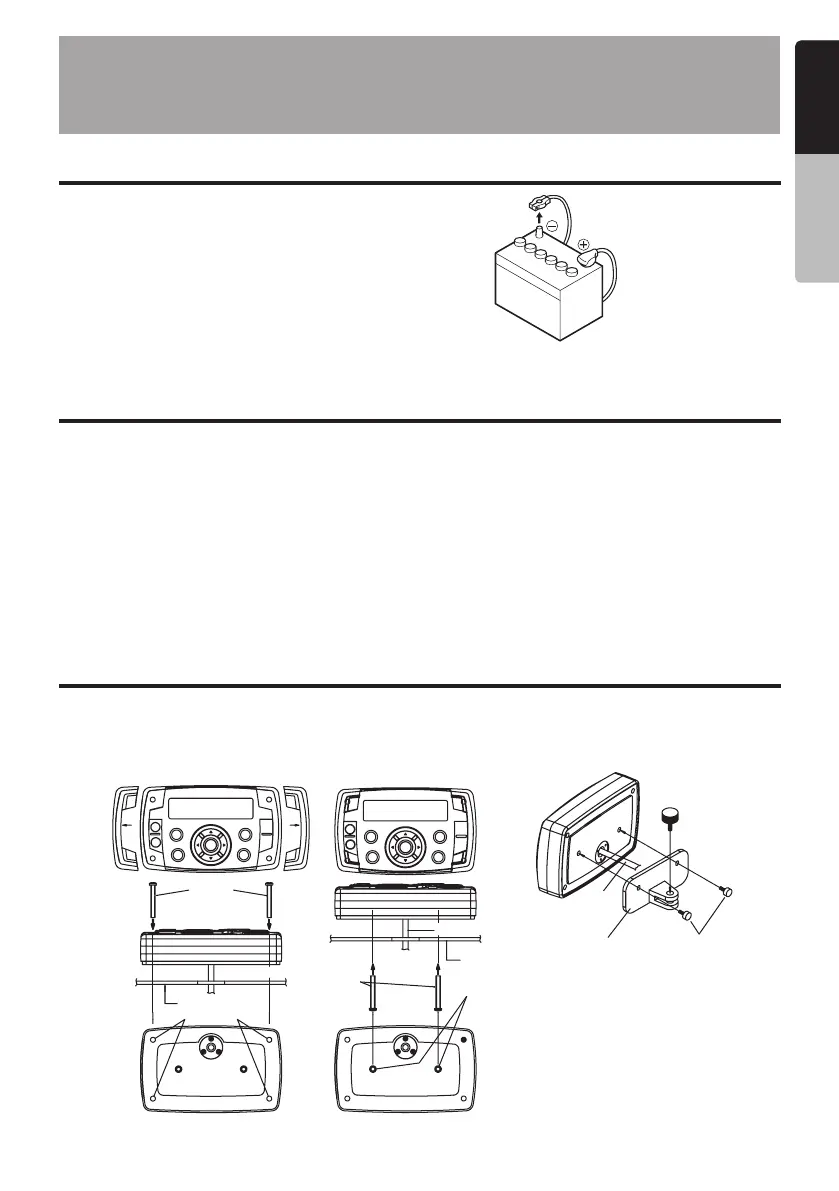

1. Cet ensemble est destiné exclusivement à un usage
dans les embarcations équipées d’un bloc d’alimenta-
tion de 12 V avec mise à la terre négative.
2. Lisez attentivement les présentes instructions.
3. Prenez soin de débrancher la borne négative (-) de la
batterie avant de commencer. Cette opération prélimi-
naire vise à prévenir les courts-circuits lors de l’instal-
lation. (Figure 1)
1. Pour éviter les interférences, ne pas installer le module de syntonisation ou l’appareil de commande à proximité du
compartiment des moteurs.
2. L’utilisation de pièces non autorisées peut endommager irrémédiablement l’appareil.
3. Vériez toujours le branchement du câblage an de vous assurer que l’installation est adéquate avant d’allumer
l’appareil.
4. Communiquez avec le détaillant le plus proche pour une installation adéquate ou si des pièces courantes doivent être
utilisées. Demandez conseil si vous devez apporter des modications ou percer des trous dans votre embarcation.
5. Ne pas installer l’appareil dans un endroit où sont présentes de l’humidité excessive, de la poussière, de la saleté, des
particules étrangères ou trop de vibrations. Évitez aussi les endroits où la température est élevée, près du moteur, en
plein soleil, près d’un radiateur ou d’une source d’air chaud.
6. Ne pas installer l’appareil dans un endroit où il peut interférer avec le fonctionnement de l’embarcation, où il peut
causer des blessures aux passagers en cas d’arrêt brusque ou d’arrêt d’urgence.
1. L’appareil de commande doit être installé sur une surface sèche, propre et plane. Assurez-vous que le joint d’étan-
chéité à l’arrière est complètement scellé sur la surface de xation sans déformer l’appareil.
2. Sélectionnez parmi les trois méthodes recommandées celle la mieux adaptée à votre embarcation.
INSTALLATION ET CONNEXION
DES CÂBLES
1. AVANT DE COMMENCER
2. MISES EN GARDE D’INSTALLATION
3. INSTALLATION DU CONTRÔLEUR D’AFFICHAGE
Batterie
Figure 1
Cette méthode exige
l’achat de l’accessoire
de montage en option
BKU001 Gimbal
Méthode 3
Méthode 2Méthode 1
Vis
taraudeuse
M4 (4)
Vis à métal
M4 (2)
Câble DIN 8 broches
Câble DIN 8 broches
Câble DIN
8 broches
Montage encastré
Montage
encastré
Support
de xation
Trou de vis
Trou de vis
