Français
Mode d'emploi
25

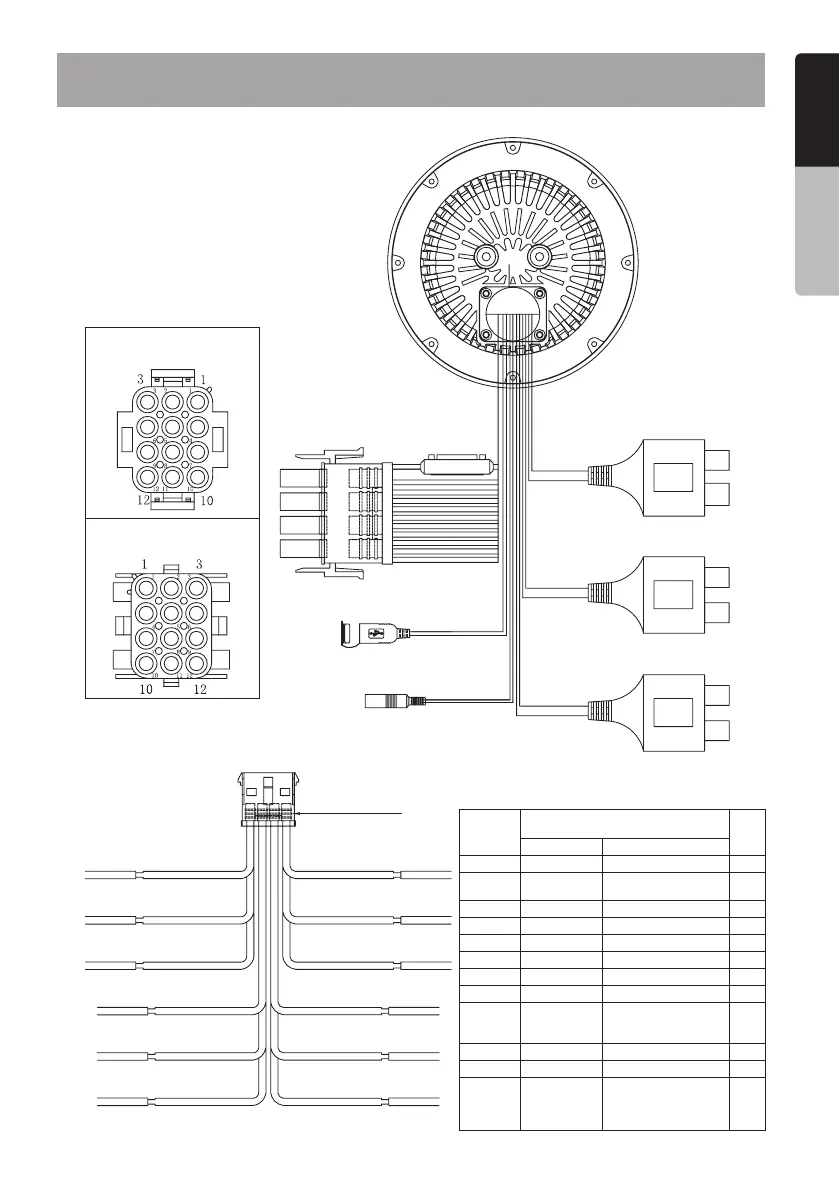

10. CONNEXION DES CÂBLES
FAISCEAU LATÉRAL
DE L'APPAREIL
FAISCEAU DU CÔTÉ
VÉHICULE
USB
ROUGE
FUSIBLE 10 A
AUX IN
(entrée auxiliaire)
SORTIE DE
LIGNE AVANT
SORTIE DE LIGNE ARRIÈRE ou
DE CAISSONS DE GRAVES
GRIS
NOIR
NOIR
ANTENNE
FAISCEAU 12 BROCHES
Joint hydraulique
(Bleu)
BLANC AVANT GAUCHE +NOIR MISE À LA TERRE
ORANGE/BLANC VARIATEUR +
VERT ARRIÈRE GAUCHE +
VERT/NOIR ARRIÈRE GAUCHE -
GRIS AVANT DROIT +
GRIS/NOIR AVANT DROIT -
BLANC/NOIR AVANT GAUCHE -
BLEU/BLANC REM (+12 V)
VIOLET ARRIÈRE DROIT +
VIOLET/NOIR ARRIÈRE DROIT -
ROUGE ACC
BROCHE
Nº
IDENTITÉ DES BROCHES DU
FAISCEAU À 12 BROCHES
AWG
COULEUR FONCTION
1 NOIR MASSE 16
2
ORANGE/
BLANC
VARIATEUR (+12 V) 20
3 VERT ARRIÈRE GAUCHE + 20
4 VERT/NOIR ARRIÈRE GAUCHE - 20
5 GRIS AVANT DROIT + 20
6 GRIS/NOIR AVANT DROIT - 20
7 VIOLET ARRIÈRE DROIT + 20
8 VIOLET/NOIR ARRIÈRE DROIT - 20
9 ROUGE
ACCESSOIRE/CLÉ
DE DÉMARRAGE
ACTIVÉE (+12 V)
16
10 BLANC AVANT GAUCHE + 20
11 BLANC/NOIR AVANT GAUCHE - 20
12 BLEU/BLANC
TÉLÉCOMMANDE
D'ACTIVATION DE
L'AMPLIFICATEUR
(+12 V)
20
