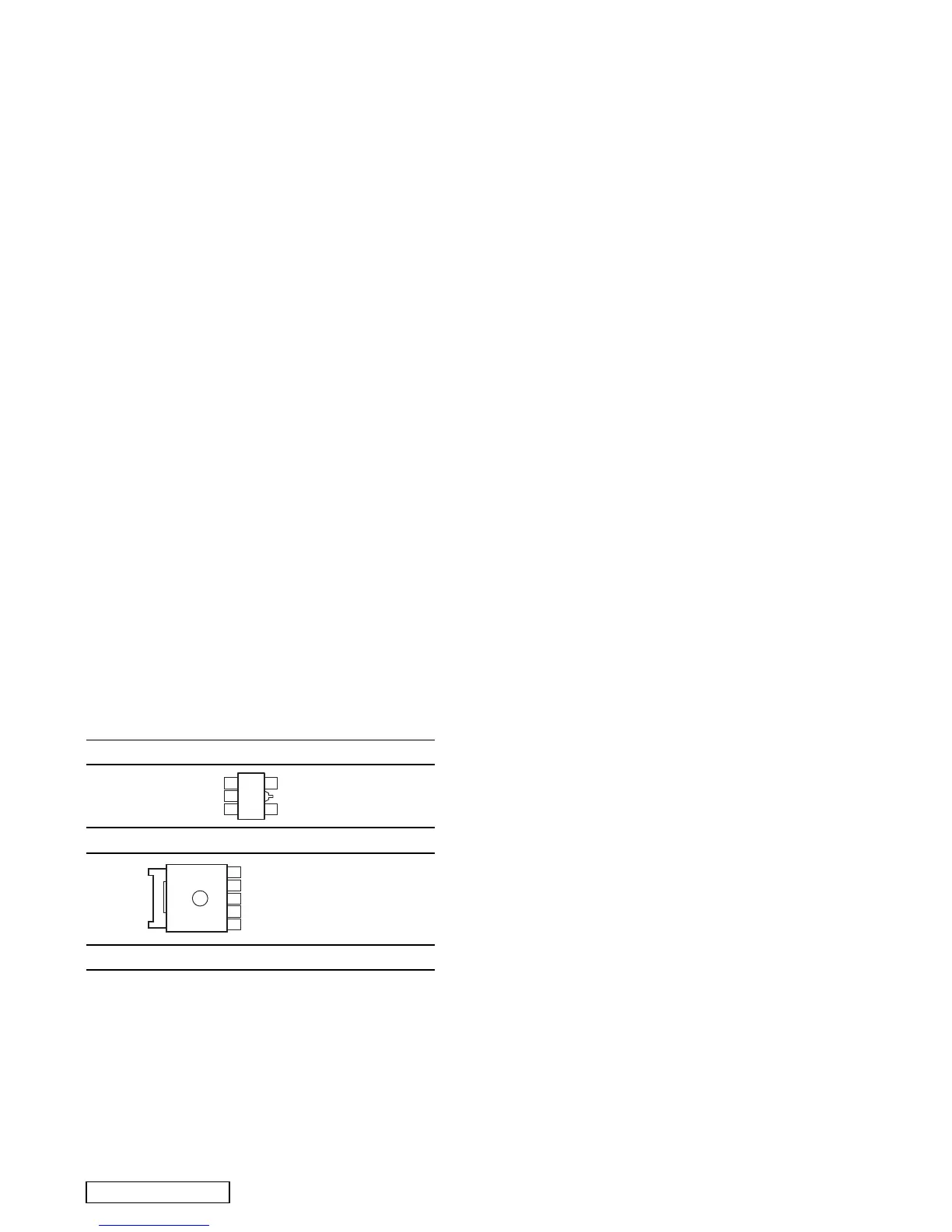

051-3395-90 NJU7780U1-15-TE2 Voltage Regurator 1.5V
1
2
3
5
4
Vin
2pin
Vout
Control (H= On)
Ground
No Connectin
051-3396-90 NJM2386ADL3-33-TE1 Voltage Regulator 3.3V
5
4
3
2
1
Ground
N.C.
Power Outut
Control in, H = ON.
VCC
3
Terminal Description
051-6706-50 SAF7730HV/N332 Dual IF Car Radio and Audio DSP
pin 62
:
GND
:
-
:
Ground.
pin 63
:
CD LD CONT
:
O
:
CD loading control signal output.
pin 64
:
CD LD MUTE
:
O
:
CD loading mute signal output.
pin 65
:
TEL MUTE
:
IN
:
Telephone mute command input.
pin 66
:
SIEMUTEin
:
IN
:
S IE-BUS mute request input.
pin 67
:
SIEMUTEout
:
O
:
S IE-BUS mute request output.
pin 68
:
S IE RESET
:
O
:
S IE-BUS Reset signal output.
pin 69
:
SIESYSON
:
O
:
S IE-BUS System On request output.
pin 70
:
SIESYSOFF
:
O
:
S IE-BUS System Off request output.
pin 71
:
SIEONREQ
:
IN
:
S IE-BUS System On request input.
pin 72
:
SIEOFFREQ
:
IN
:
S IE-BUS System Off request input.
pin 73
:
CD SBSY
:
IN
:
Sub Q data request command input from the
CD IC.
pin 74
:
DSP 3.3V
:
O
:
3.3V Power supply ON signal output.
pin 75
:
NU
:
-
:
Not in use.
pin 76
:
SYS ON
:
O
:
System ON signal output.
pin 77
:
VFD CS
:
O
:
Chip select signal output to VFD driver.
pin 78
:
VFD CP
:
O
:
Clock pulse output to VFD driver.
pin 79
:
VFD DA
:
O
:
Serial data output to the VFD driver.
pin 80
:
VFD/KEY RST
:
O
:
Reset signal output to the VFD IC and KEY
IC. L = Reset ON.
pin 81
:
KEY DI
:
IN
:
Serial data input from the Key scan IC.
pin 82
:
KEY CE
:
O
:
Chip enable output to Key-IC.
pin 83
:
KEY CK
:
O
:
Clock pulse output for the key scan IC.
pin 84
:
KEY DO
:
O
:
Serial data output to the Key scan IC.
pin 85
:
VOL1L
:
IN
:
Volume control pulse input from the rotary
encoder.
pin 86
:
VOL2L
:
IN
:
Volume control pulse input from the rotary
encoder.
pin 87
:
TONE SW
:
IN
:
Tone switch signal input.
pin 88
:
CD LOAD
:
IN
:
CD-loading detection signal input.
pin 89
:
CD EJECT
:
IN
:
CD eject switch signal input.
pin 90
:
POWER SW
:
IN
:
Power switch ON signal input.
pin 91
:
VOL1R
:
IN
:
Volume control pulse input from the rotary
encoder.
pin 92
:
VOL2R
:
IN
:
Volume control pulse input from the rotary
encoder.
pin 93
:
S METER
:
IN
:
The input terminal of the internal A/D
converter to monitor the radio field strength.
pin 94
:
AVSS
:
-
:
Analog ground.
pin 95
:
AUX ON
:
IN
:
AUX ON signal input.
pin 96
:
VREF-
:
-
:
Negative reference voltage.
pin 97
:
AVCC
:
-
:
Positive voltage supply for the internal analog
section.
pin 98
:
TSCK
:
O
:
BUS-TUNER serial clock output.
pin 99
:
TSDO
:
O
:
BUS-TUNER serial data output.
pin100
:
S REMOCON
:
IN
:
Steering wheel remote controller input.
pin 1
:
VDDA_1V8
:
-
:
1.8V supply for IFADC and Audio ADCs.
pin 2
:
AUX_R
:
IN
:
Right channel of auxiliary input.
pin 3
:
AUX_R_GND
:
IN
:
Right common mode reference auxiliary input.
pin 4
:
AUX_L_GND
:
IN
:
Left common mode reference auxiliary input.
pin 5
:
AUX_L
:
IN
:
Left channel of auxiliary input.
pin 6
:
TAPE_R
:
IN
:
Right channel of tape input.
pin 7
:
TAPE_L
:
IN
:
Left channel of tape input.
pin 8
:
VADCP
:
-
:
Positive reference voltage for Audio ADCs.
pin 9
:
VDD_ADC
:
-
:
3.3V supply for audio ADCs.
pin 10
:
VADCN
:
-
:
Ground reference for audio ADCs.
pin 11
:
VREFAD
:
-
:
Common mode reference voltage ADCs.
pin 12
:
CD_R
:
IN
:
Right channel of CD input.
pin 13
:
CD_R_GND
:
IN
:
Right common mode reference CD input.
pin 14
:
CD_L_GND
:
IN
:
Left common mode reference CD input.
pin 15
:
CD_L
:
IN
:
Right channel of CD input.
pin 16
:
PHONE_IN
:
IN
:
Audio phone input.
pin 17
:
PHONE_GND
:
IN
:
Common reference audio phone input.
pin 18
:
NAV
:
IN
:
Audio navigation input.
pin 19
:
NAV_GND
:
IN
:
Common reference audio navigation input.
pin 20
:
VDD D 1
:
-
:
1.8V positive supply.
pin 21
:
VSS S 1
:
-
:
Ground supply.
pin 22
:
TRSTN
:
IN
:
Test reset, active low.
pin 23
:
TCK
:
IN
:
Test clock.
pin 24
:
TDO
:
O
:
Test control data output.
pin 25
:
TDI
:
IN
:
Test control data input.
pin 26
:
TMS
:
IN
:
Test mode select.
pin 27
:
A0
:
IN
:
Slave sub-address I2C selection.
pin 28
:
SCL
:
IN
:
Serial clock input I2C bus.
pin 29
:
SDA
:
IN
:
Serial data input / output I2C bus.
pin 30
:
GAPREG
:
-
:
Decoupling for regultator bandgap voltage.
pin 31
:
CONREG
:
O
:
Control output for external PMOS transistor.
pin 32
:
FEBREG
:
IN
:
Feedback input monitoring the 1.8V.
pin 33
:
VDD_REG
:
-
:
3.3V supply for regulator.
pin 34
:
SPDIF_IN 1
:
IN
:
Spdif input 1.
pin 35
:
VSS_SPDIF
:
-
:
Ground supply for spdif input.
pin 36
:
SPDIF_IN 2
:
IN
:
Spdif input 2.
pin 37
:
VDD_SPDIF
:
-
:
3.3V supply for spdif input.
pin 38
:
DAC_RR
:
O
:
Audio output for Rear-right speaker.
pin 39
:
DAC_RL
:
O
:
Audio output for Rear_left speaker.
pin 40
:
VDACP
:
-
:
Positive reference voltage for audio DACs.
pin 41
:
VDACN
:
-
:
Ground reference voltage for audio DACs.
pin 42
:
VDD_DAC
:
-
:
3.3V supply for audio DACs.
pin 43
:
DAC_FR
:
O
:
Audio output for Front-right speaker.
pin 44
:
DAC_FL
:
O
:
Audio output for Front-left speaker.
pin 45
:
DAC_SUBW
:
O
:
Audio output for subwoofer.
pin 46
:
DAC_CENTER
:
O
:
Audio output for center speaker.
pin 47
:
VDD Q 1
:
-
:
Positive supply (peripheral cells only).
pin 48
:
FS_SYS
:
O
:
FS system clock in/output.
pin 49
:
RESETN
:
IN
:
General reset of chip (active low).
pin 50
:
TEST 1
:
O
:
Test pin1 reserved for digital testing.
pin 51
:
BCK_IN 1
:
O
:
IIS source 1 Bit Clock input.
pin 52
:
WS_IN 1
:
O
:
IIS source 1 Word Select input.
pin 53
:
SD_IN 1
:
O
:
IIS source 1 Data input.
pin 54
:
VDD D 2
:
-
:
1.8V positive supply.
pin 55
:
VSS S 2
:
-
:
Ground supply.
pin 56
:
RDS_CLK 1
:
O
:
Radio Data System bit clock output 1/ RDS.
external clock input 1, I2C bit controlled.
pin 57
:
RDS_DATA 1
:
O
:
Radio Data System data output 1.
pin 58
:
RDS_CLK 2
:
O
:
Radio Data System bit clock output 2/ RDS.
external clock input2, I2C bit controlled.
pin 59
:
RDS_DATA 2
:
O
:
Radio Data System data output 2.
pin 60
:
VDD_MEM 1
:
-
:
1.8V positive supply (for memories only).
pin 61
:
VSS S 5
:
-
:
Ground supply (for memories).
pin 62
:
BCK_IN 2
:
O
:
IIS source 2 Bit Clock input.
pin 63
:
WS_IN 2
:
O
:
IIS source 2 Word Select input.
pin 64
:
SD_IN 2
:
O
:
IIS source 2 Data input.
pin 65
:
BCK_IN 3
:
O
:
IIS source 3 Bit Clock input.
pin 66
:
WS_IN 3
:
O
:
IIS source 3 Word Select input.
pin 67
:
SD_IN 3
:
O
:
IIS source 3 Data input.
pin 68
:
VSS Q 1
:
-
:
Ground supply (peripheral cells only).
pin 69
:
VDD Q 2
:
-
:
Positive supply (peripheral cells only).
pin 70
:
ADSP_IOF 5
:
O
:
Audio DSP general purpose I/O flag.
pin 71
:
ADSP_IOF 6
:
O
:
Audio/SRC DSP general purpose I/O flag.
pin 72
:
BCK_IN 4
:
O
:
IIS source 4 Bit Clock input.
pin 73
:
WS_IN 4
:
O
:
IIS source 4 Word Select input.
pin 74
:
SD_IN 4
:
O
:
IIS source 4 Data input.
pin 75
:
SD_HOST_O 1
:
O
:
Host IIS 1 Data output.
pin 76
:
SD_HOST_O 2
:
O
:
Host IIS 2 Data output.
pin 77
:
SD_HOST_O 3
:
O
:
Host IIS 3 Data output.
pin 78
:
SD_HOST_O 4
:
O
:
Host IIS 4 Data output.
pin 79
:
WS_HOST
:
O
:
Host IIS Word Select output/input.
pin 80
:
BCK_HOST
:
O
:
Host IIS Bit Clock output/input.
pin 81
:
SD_HOST_IN 1
:
IN
:
Host IIS 1 Data input.
pin 82
:
SD_HOST_IN 2
:
IN
:
Host IIS 2 Data input.
pin 83
:
SD_HOST_IN 3
:
IN
:
Host IIS 3 Data input.
pin 84
:
SD_HOST_IN 4
:
IN
:
Host IIS 4 Data input.
pin 85
:
SD_HOST_IN 5
:
IN
:
Host IIS 5 Data input.
pin 86
:
VSS Q 2
:
-
:
Ground supply (peripheral cells only).
pin 87
:
VDD Q 3
:
-
:
Positive supply (peripheral cells only).
pin 88
:
ADSP_IOF 7
:
O
:
Audio/SRC DSP general purpose I/O flag.
pin 89
:
ADSP_IOF 8
:
O
:
Audio/SRC DSP general purpose I/O flag.
pin 90
:
ADSP_IOF 9
:
O
:
Audio/SRC DSP general purpose I/O flag.
pin 91
:
ADSP_IOF 10
:
O
:
Audio/SRC DSP general purpose I/O flag.
pin 92
:
ADSP_IOF 11
:
O
:
Audio/SRC DSP general purpose I/O flag.
pin 93
:
ADSP_IOF 12
:
O
:
Audio/SRC DSP general purpose I/O flag.
pin 94
:
VDD D 3
:
-
:
1.8V positive supply.
-4-
PF-2945A-A/PF-2982B-A
