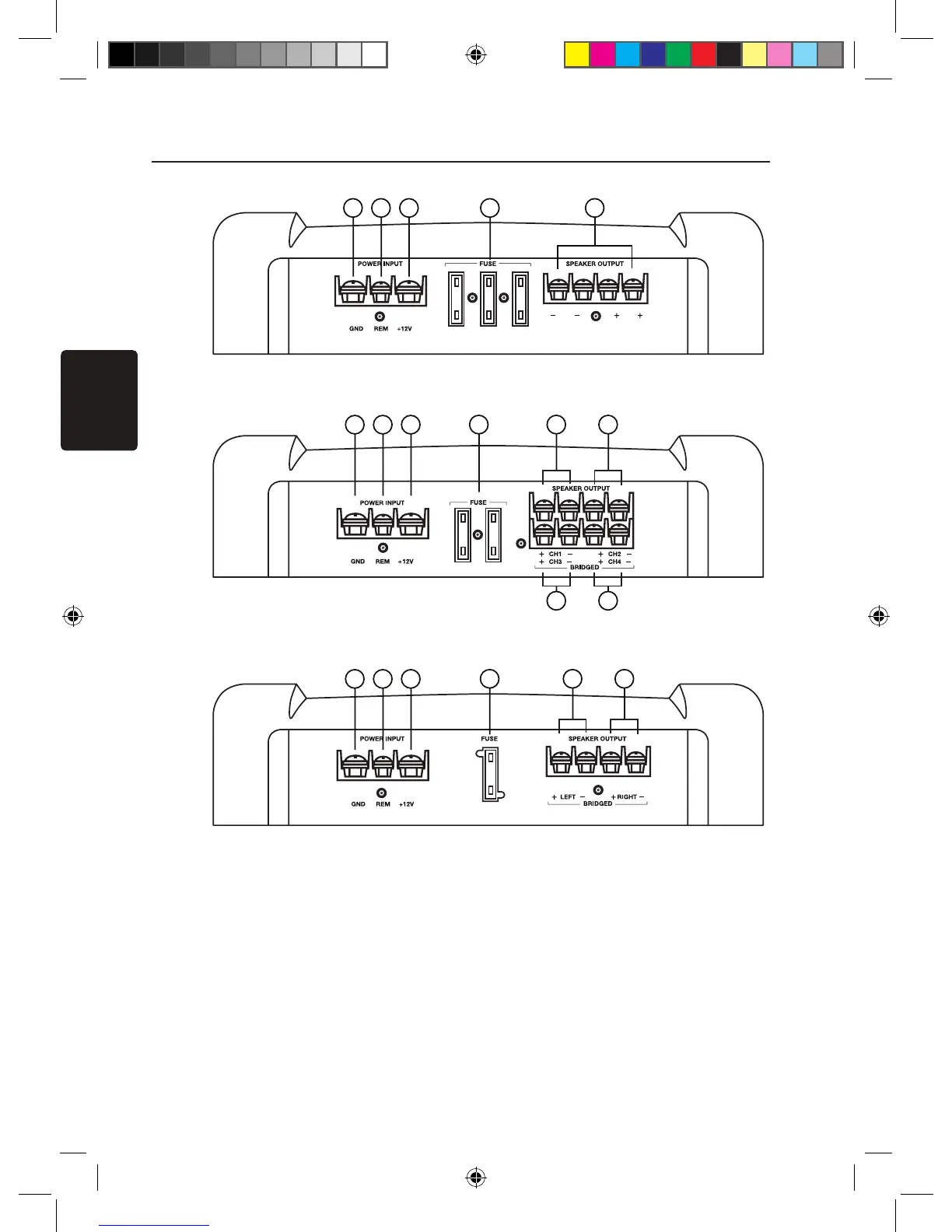

Conexiones de energía y altavoces
1. Salida del altavoz delantero
2. Entrada de tierra
3. Entrada de encendido remoto
4. Entrada de batería +12V
5. Fusible
6. Salida del altavoz delantero
izquierdo
7. Salida del altavoz delantero
derecho
8. Salida del altavoz trasero
izquierdo
9. Salida del altavoz trasero
izquierdo
Conexiones de energía y altavoces del XR2120
Conexiones de energía y altavoces del XR2420
Conexiones de energía y altavoces del XR2220
