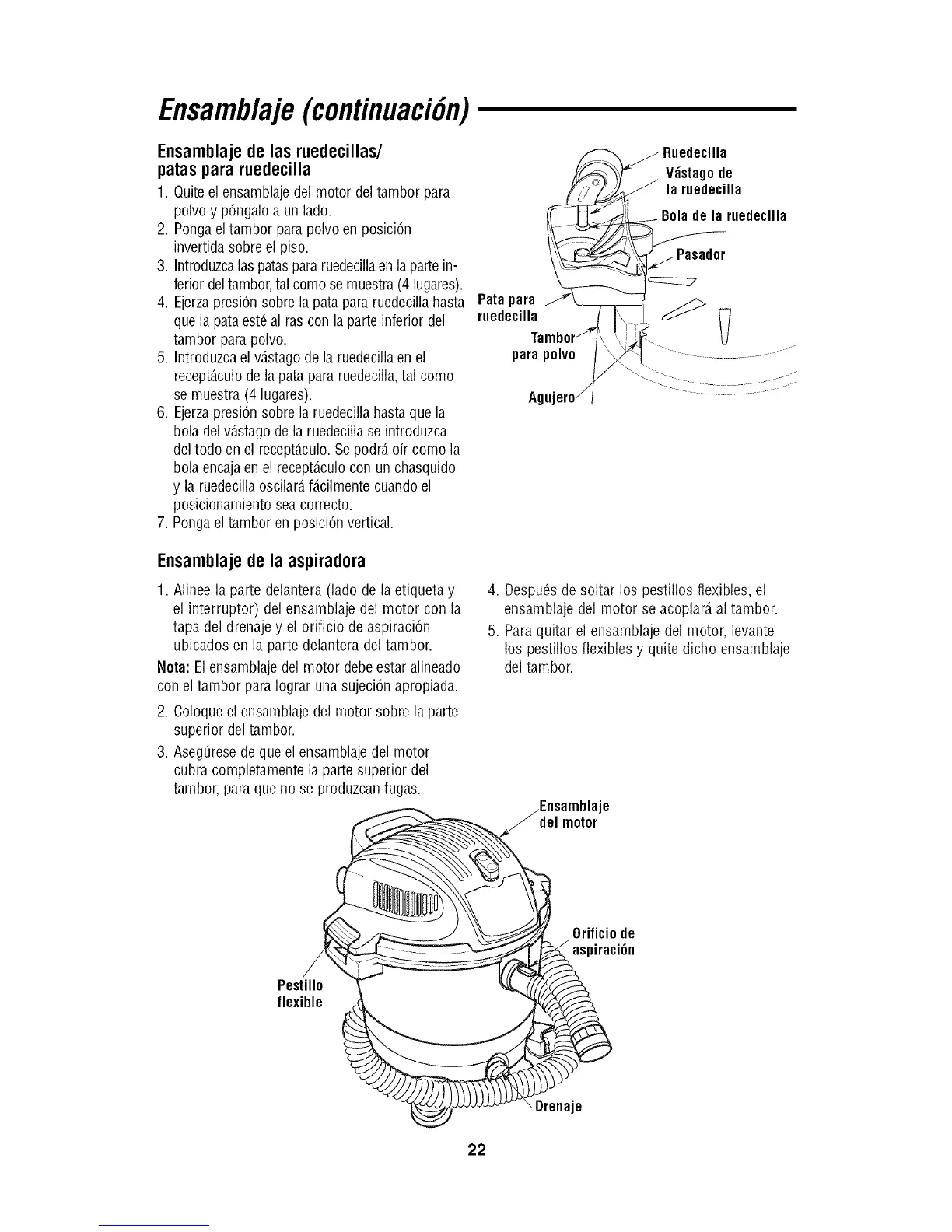

Ensamb/aje(continuaci6n)
Ensamblajede las ruedecillas/
patas para ruedecilla
1. Quiteel ensamblajedel motor deltamborpara
polvoy p6ngaloa unlado.
2. Pongaeltamborparapolvoenposici6n
invertidasobreel piso.
3. Introduzcalaspataspararuedecillaenla partein-
feriordeltambor,tal comosemuestra(4lugares).
4. Ejerzapresi6nsobrela patapararuedecillahasta Patapara
quela pataest6al rasconlaparteinferiordel ruedecilla
tamborparapolvo.
5. Introduzcael v_.stagodela ruedecillaenel
recept_.culode lapatapararuedecilla,tal como
se muestra(4lugares).
6. Ejerzapresi6nsobrela ruedecillahastaquela
boladelv_.stagodela ruedecillase introduzca
deltodo enel recept_.culo.Sepodr_,oir comola
bolaencajaenel recept_.culoconunchasquido
y la ruedecillaoscilar_,f_.cilmentecuandoel
posicionamientoseacorrecto.
7. Pongaeltamborenposici6nvertical.
V;istago de
la ruedecilla
Bolade la ruedecilla
_Pasador
parapolvo ......
Aguj
Ensamblajede la aspiradora
1. Alineela partedelantera(ladode laetiquetay
el interruptor) del ensamblajedel motor con la
tapa del drenajey el orificio deaspiraci6n
ubicadosen ia partedeianteradeltambor.
Nota:Elensambiajedelmotor debeestaralineado
conel tamborparaIograrunasujeci6napropiada.
2. Coloqueel ensamblajedel motor sobrelaparte
superiordel tambor.
3. Aseg[iresedeque elensamblajedel motor
cubracompletamentela partesuperiordel
tambor,paraquenose produzcanfugas.
4. Despu6sdesoltar los pestillosfiexibles,el
ensamblajedel motor se acoplar_,al tambor.
5. Paraquitar el ensamblajedel motor, levante
los pestillosflexiblesy quite dicho ensamblaje
deltambor.
del motor
Pestillo
flexible
Orificio de
firaci6n
Drenaje
22
