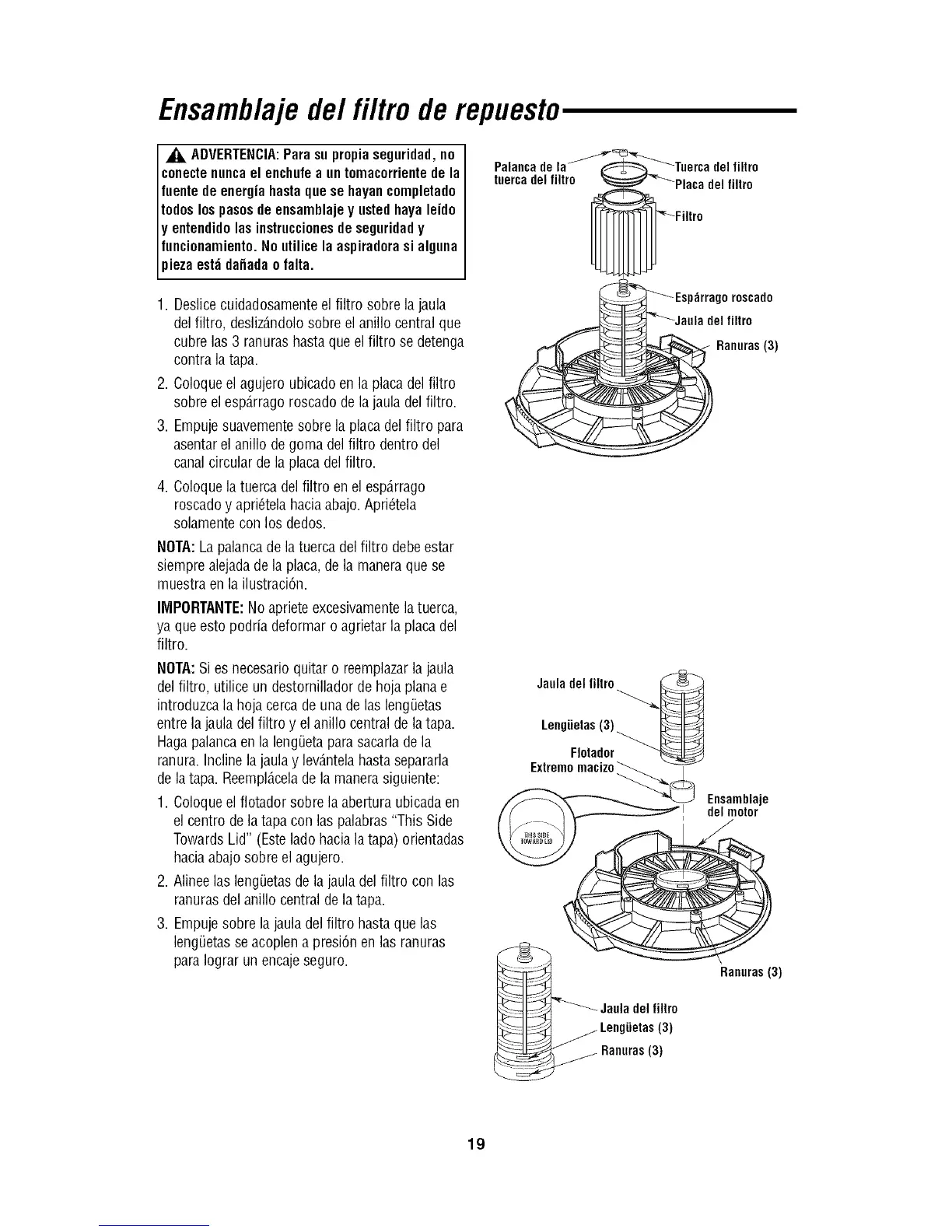

Ensamblaje de/filtro de repuesto
,_ ADVERTENCIA:Paras, propiaseguridad, no
conectenunca el enchufea un tomacorrientede la
fuentede energiahastaque se hayancompletado
todoslos pasosde ensamblajey ustedhaya leido
y entendidolas instruccionesde seguridady
funcionamiento.No utilice la aspiradorasi alguna
,ieza est_dafiada o falta.
t.erca del filtro
del filtro
filtro
1. Deslicecuidadosamenteel filtro sobrelajaula
delfiltro, desliz_.ndolosobreel anillocentralque
cubrelas3 ranurashastaqueel filtro se detenga
contralatapa.
2. Coloqueel agujeroubicadoenla placadel filtro
sobreel esp_.rragoroscadodelajauladelfiltro.
3. Empujesuavementesobrela placadelfiltro para
asentarelanillodegomadelfiltro dentrodel
canalcirculardela placadelfiltro.
4. Coloquelatuercadelfiltro enel esp_.rrago
roscadoy apri6telahaciaabajo.Apri6tela
solamenteconlosdedos.
NOTA:Lapalancadelatuercadelfiltro debeestar
siemprealejadadelaplaca,dela maneraquese
muestraenlailustraci6n.
IMPORTANTE:Noaprieteexcesivamentelatuerca,
ya queestopodriadeformaro agrietarla placadel
filtro.
NOTA:Sies necesarioquitaro reemplazarlajaula
delfiltro, utiliceundestornilladordehojaplanae
introduzcalahojacercadeunadelasleng_Jetas
entrela jauladel filtro y elanillo centraldelatapa.
Hagapalancaenla leng_Jetaparasacarladela
ranura.Inclinelajaulay lev_.ntelahastasepararla
delatapa. Reempl_.celadelamanerasiguiente:
1. Coloqueel flotadorsobrelaaberturaubicadaen
el centrodelatapa conlaspalabras"ThisSide
TowardsLid" (Esteladohacialatapa)orientadas
haciaabajosobreelagujero.
2. Alineelasleng_Jetasdela jauladelfiltro conlas
ranurasdelanillo centraldelatapa.
3. Empujesobrelajauladelfiltro hastaquelas
leng_Jetasseacoplena presi6nenlasranuras
paraIograrunencajeseguro.
roscado
del liltro
Ran.ras (3)
Ja.la del lillro \_
LengUelas(3)_ _
Flotador_
Extremo macizo_._
_--_-_ _ Ensamblaje
_ "_Jaula del filtro
_ Ran.ras (3)
Ranuras (3)
19
