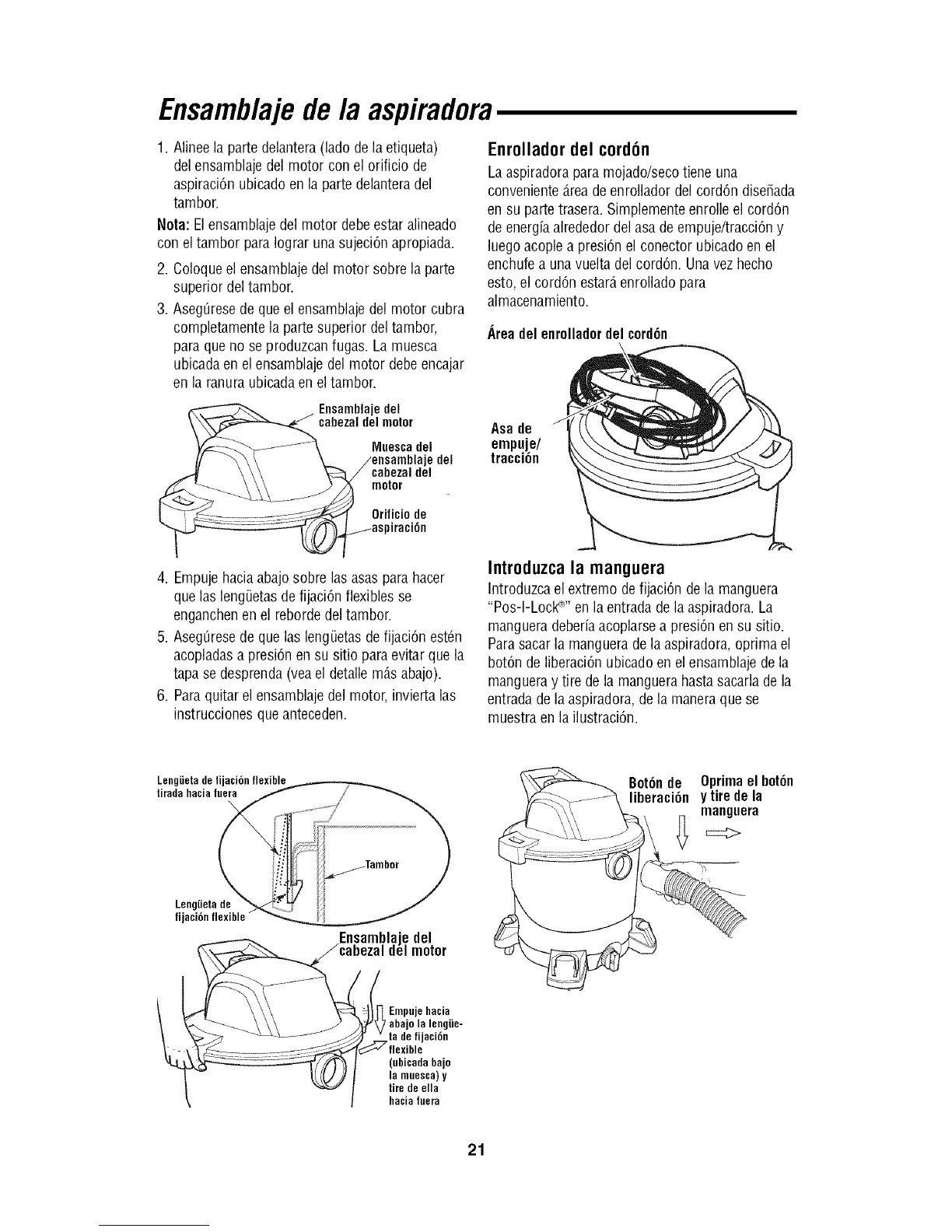

Ensamb/ajede la aspiradora
1. Alinee la parte delantera (lado de la etiqueta)
del ensamblaje del motor con el orificio de
aspiraci6n ubicado en la parte delantera del
tambor.
Nota: El ensamblaje del motor debe estar alineado
con el tambor para Iograr una sujeci6n apropiada.
2. Coloque el ensamblaje del motor sobre la parte
superior del tambor.
3. Aseg0rese de que el ensamblaje del motor cubra
completamente la parte superior del tambor,
para que no se produzcan fugas. La muesca
ubicada en el ensamblaje del motor debe encajar
en la ranura ubicada en el tambor.
Ensamhlaje del
cahezal del motor
Muesca del
e del
cahezal del
motor
Enrolladordel cord6n
La aspiradora para mojado/seco tiene una
conveniente _.reade enrollador del cord6n dise_ada
en su parte trasera. Simplemente enrolle el cord6n
de energia alrededor del asa de empuje!tracci6n y
luego acople a presi6n el conector ubicado en el
enchufe a una vuelta del cord6n. Una vez hecho
esto, el cord6n estar_,enrollado para
almacenamiento.
Area del enrolladordel cord6n
Asa de
empuje/
tracci6n
Oriticio de
_iraci6n
4. Empuje hacia abajo sobre las asas para hacer
que las leng0etas de fijaci6n flexibles se
enganchen en el reborde del tambor.
5. Aseg0rese de que las leng0etas de fijaci6n est6n
acopladas a presi6n en su sitio para evitar que la
tapa se desprenda (vea el detalle m_.sabajo).
6. Para quitar el ensamblaje del motor, invierta las
instrucciones que anteceden.
Introduzca la manguera
Introduzca el extremo de fijaci6n de la manguera
"Pos-I-Lock ®'' en la entrada de la aspiradora. La
manguera deberia acoplarse a presi6n en su sitio.
Para sacar la manguera de la aspiradora, oprima el
bot6n de liberaci6n ubicado en el ensamblaje de la
manguera y tire de la manguera hasta sacarla de la
entrada de la aspiradora, de la manera que se
muestra en la ilustraci6n.
Lengiieta de fijaci6n flexible
tirada hacia fuera
de_ _" ..............._?
Lengi.ieta
fijaci6n flexible /
Ensamblajedel
delmotor
Empuje hacia
abajo la lengiie-
ta de fijaci6n
flexible
(ubicada bajo
la muesca) y
tire de ella
hacia fuera
._Bot6n de Oprima el bot6n
liberaci6n ytire de la
1\ m_era
21
