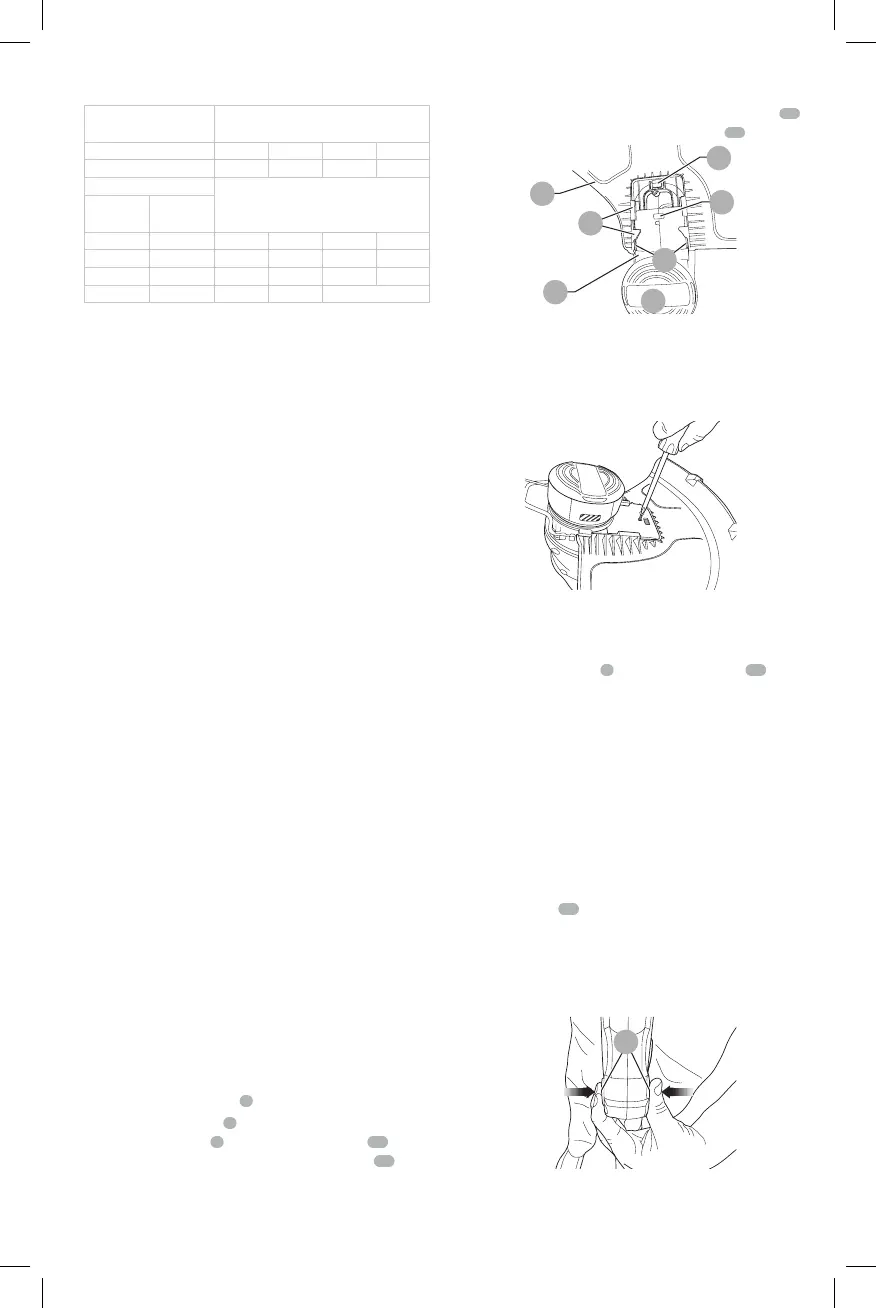

FRANÇAIS
13
Calibre minimum pour les cordons d'alimentation
Volts
Longueur totale du cordon
d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWG
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
DESCRIPTION (FiG. A)

AVERTISSEMENT : ne jamais
modifier l’outil électrique ni aucun de ses composants,
car il y a risques de dommages corporels oumatériels.
Reportez-vous en FigureA au début de ce manuel pour
obtenir la liste complète descomposants.
USAGE PRÉVU
Ce taille-bordure a été conçu pour des applications de taille
résidentielle. NE PAS l'utiliser en milieu ambiant humide ou
en présence de liquides ou de gazinflammables.
Ce taille-bordure est un appareil résidentiel. NE PAS
le laisser à la portée des enfants. Une supervision est
nécessaire auprès de tout utilisateur nonexpérimenté.
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT : pour
réduire le risque de blessures graves, éteindre
l’outil et retirer le débrancher le bloc-piles
avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Outils requis pour l'assemblage
• Tournevis cruciforme (non fourni)
Pose du pare-main (Fig. A, C, D)

AVERTISSEMENT : NE JAMAIS
UTILISER L’APPAREIL SANS LE PARE-MAIN
SOLIDEMENT FIXÉ. Le pare-main doit toujours être fixé
correctement à l’appareil pour protéger l’utilisateur.
1. Retirer la vis du pare-main.
2. Mettre le taille-bordure à l’envers de manière à voir le
couvercle de la bobine
9
.
3. Mettre le pare-main
8
à l’envers et le glisser sur le
boîtier du moteur
6
. S’assurer que les pattes
11
du
dispositif de protection engagent les nervures
12
du
boîtier du moteur comme dans l’illustration.
4. Continuer de glisser le pare-main jusqu’à ce qu’il
«s’enclenche » en position. La patte de verrouillage
13
doit encliqueté dans la fente de logement
14
.
Figure C
9
11
8
11
12
13
14
5. À l’aide d’un tournevis cruciforme, insérer la vis du
pare-main comme l’illustre la Figure D pour terminer
l’assemblage du pare-main.
6. Une fois le pare-main installé, retirer l’enveloppe de la
lame, pour la coupe du fil, située sur le bord du pare-main.
Figure D
Fixation de la poignée auxiliaire
(Fig. E, F, G)
1. Pour fixer la poignée
4
, enfoncer les boutons
15
des
deux côtés du boîtier supérieur comme le montre la
Figure E.
2. Placer la poignée comme indiqué dans la Figure F, en
faisant correspondre la face rainurée de la poignée avec
le bouton cannelé. Pousser partiellement la poignée.
Ainsi, les boutons seront maintenus enfoncés au
moment de les relâcher.
3. Pousser la poignée complètement sur le boîtier et
la positionner légèrement de manière à ce qu’elle
s’enclenche enplace.
4. Pour régler la poignée vers le haut ou le bas, appuyer
sur le bouton
16
, puis relever ou abaisser la poignée
(FigureG).
5. Ajuster la poignée de façon à avoir le bras avant
complètement droit lorsque le taille-bordure est en
position defonctionnement.
Figure E
15
