ESPAÑOL
24
Figure F
Figure G
16

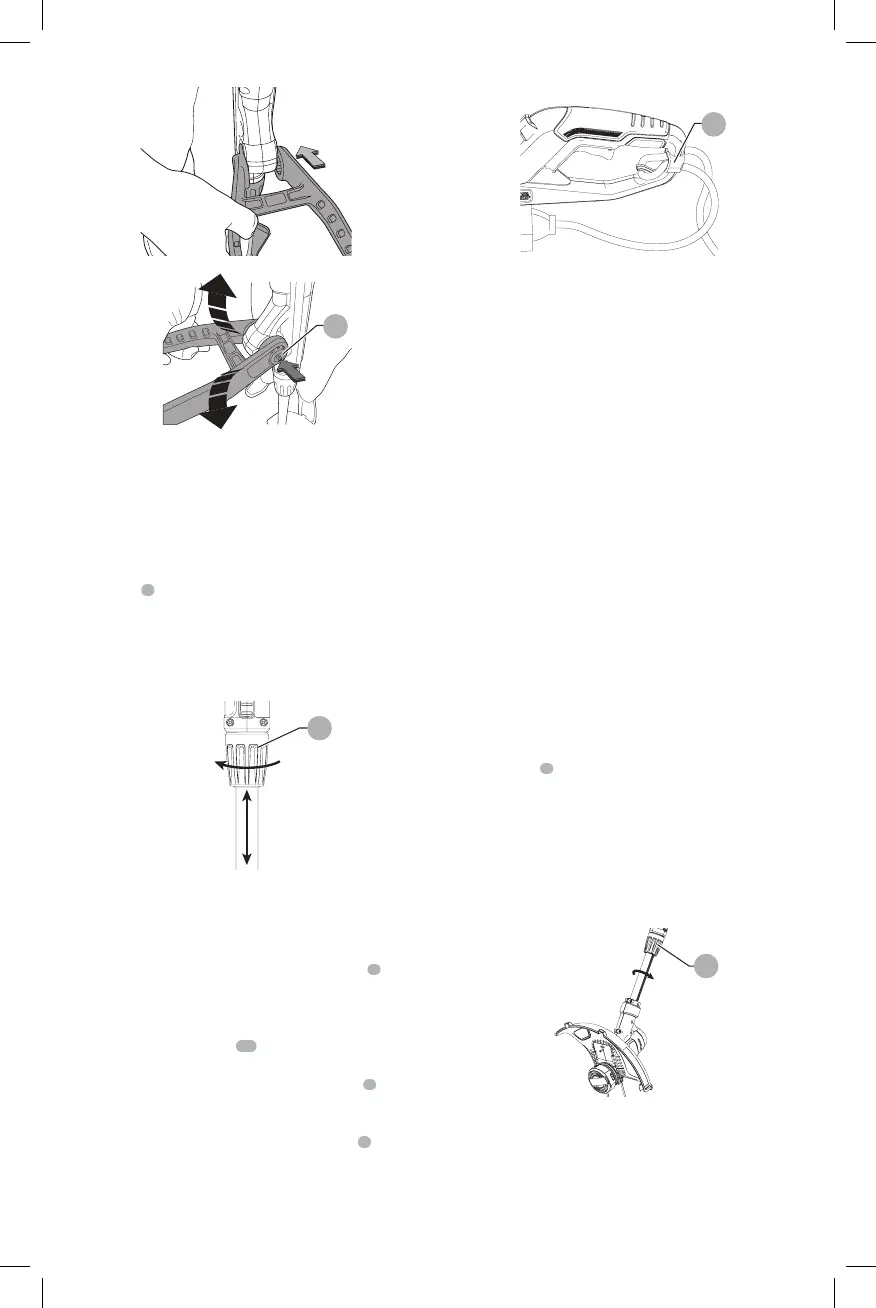

Ajuste de altura (Fig. H)
ATENCIÓN: Ajuste la longitud de la
recortadora para obtener puestos de trabajo
adecuadas, como se muestra en la Figura K yL.
• La altura total de la podadora se puede ajustar aflojando
el anillo
5
y girándolo en la dirección de la flecha que
se muestra en la Figura H.
• Mueva la cubierta superior en línea recta hacia arriba o
hacia abajo. Al alcanzar la altura deseada, ajuste el anillo
girándolo en la dirección contraria a la que se muestra
en la FiguraH.
Figure H
5
Colocacion del cable prolongador
(Fig. A, I)
• El mango del interruptor tiene incorporado un
dispositivo de retención del cable prolongador
2
que evita que el cable se desenchufe. Para utilizarlo,
simplemente doble aproximadamente 203 mm (8
pulgadasadas) del cable prolongador desde el extremo
y colóquelo en la ranura
17
que está en la parte inferior
del área del mango (Figura I). Para enganchar el bucle
que se forma, doble el cable sobre la lengüeta
2
. Jale
suavemente del cable para asegurarse de que quede
firmemente retenido en el mango de la podadora.
Enchufe el extremo del receptáculo del cable
3
.
Figure I
17
Liberación de la cuerda de corte
Al despacharse de la fábrica, la cuerda de corte está sujeta
con cinta a la cubierta delcarrete.
• Quite la cinta que sujeta la cuerda de corte a la cubierta
delcarrete.
Conversión al modo de bordeado
(Fig. H, J)
ADVERTENCIA: Desconecte el
enchufe de la red antes de realizar cualquier ajuste.
El condensador de ajuste se puede utilizar en el modo de
recorte o el modo de recortar bordes sobresalientes hierba a
lo largo de los bordes del césped y macizos deflores.
ADVERTENCIA: Cuando se utiliza
como un Edger, piedras, trozos de metal y otros
objetos que pueden ser lanzados a gran velocidad
por la línea. El corte y la protección están diseñados
para reducir el peligro. Sin embargo, asegúrese de que
las demás personas y los animales domésticos por lo
menos 30m (100 pies) dedistancia.
• Para operar como una bordeadora de mantenimiento,
gire el anillo
5
como se muestra en Figura H.
• Sostenga el eje de metal y gire la cubierta inferior 180°
como se muestra en la Figura J.
• Gire el anillo hasta elfinal.
NOTA: El cabezal girará únicamente en unadirección.
• Para volver a la posición de poda, afloje el collar de
bloqueo y gire hacia atrás la carcasa inferior 180 grados
y vuelva a ajustar elcollar.
Figure J
5
OPERACIÓN
ADVERTENCIA: Para reducir el
riesgo de lesiones personales graves, apague
la herramienta y desconéctela de la fuente de
