Operation Manual
page 31
LPS Series Power Amplifiers
Panel Frontal
Panel Posterior

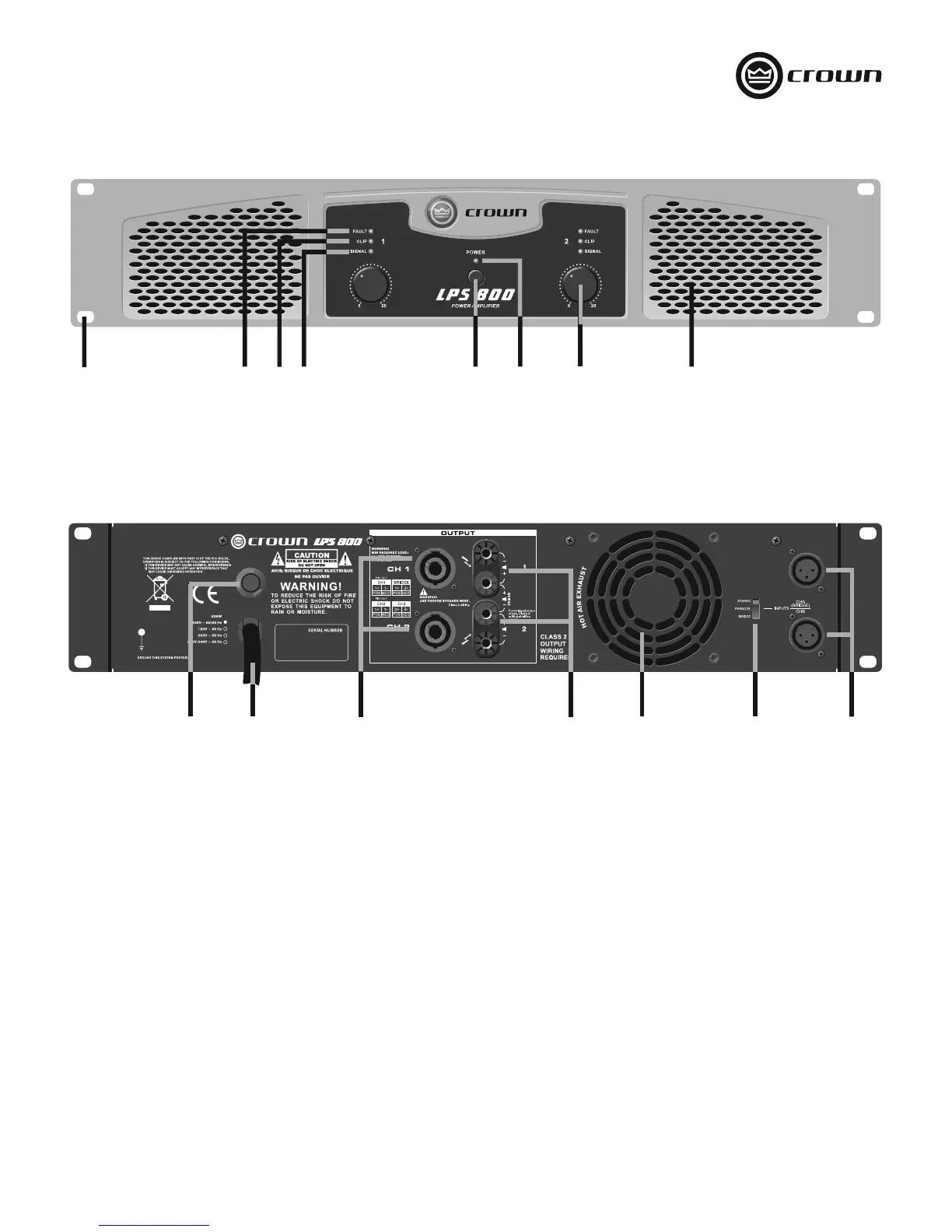

PANEL FRONTAL
1. Orificio del Estante de Montaje (uno de cuatro)
2. Por defecto LED: LED rojo, uno por canal, indica el canal de apagado.
3. Indicador LED: LED rojo, uno por canal, destella cuando la señal tiene
distorsiones audibles.
4. Presencia de Señal LED: LED verde, uno por canal, destella cuando la
señal de entrada excede -40 dBu.
5. Botón de Encendido: Prender, apagar.
6. Potencia LED: LED azul se ilumina cuando el amplificador
esta encendido.
7. Control de Volumen: Selecciona el nivel de salida de cada canal.
8. Rejilla: Permite la ventilación con circulación de aire desde el frente
hacia atrás.
PANEL POSTERIOR
9. Botón de Reinicio: Reinicia el interruptor.
10. Cable de Corriente: Permanentemente el cable adjunto se
conecta a la red de suministro AC.
11. Conectores de Salida: Un Speakon
®
por cada canal se
conecta a los altoparlantes.
12. Conectores de Salida: Un par de tomas de conexiones por
canal se conecta a los altoparlantes.
13. Rejilla: Permite la ventilación con circulación de aire desde
el frente hacia atrás.
14. Botón Modo Salida: Estéreo (dual), Análogo o Puente.
15. Conectores de Entrada: Estabilizador XLR, uno por canal.
Figura 2. Controles y Conectores del Panel Posterior.
Figura 1. Indicadores y Controles del Panel Posterior.
10
11
9
13
12
14 15
1
3
2
4
5
6
7
8
