XTi Series Power Ampliers
Operation Manual
操作手册
page 11
XTi
系列功率放大器
Bedienungsanleitung
Leistungsendstufen
Manual de Operación
Amplicadores de potencia
2.6 Wire Your System
2.6.1 Stereo Mode
Typical input and output wiring is shown in Figure
2.6.
INPUTS: Connect input wiring for both channels.
OUTPUTS: Maintain proper polarity (+/–) on output
connectors.
Connect Channel 1 loudspeaker’s positive (+) lead to
Channel 1 positive (red) terminal of amp; repeat for
negative (–). Repeat Channel 2 wiring as for Channel
1.

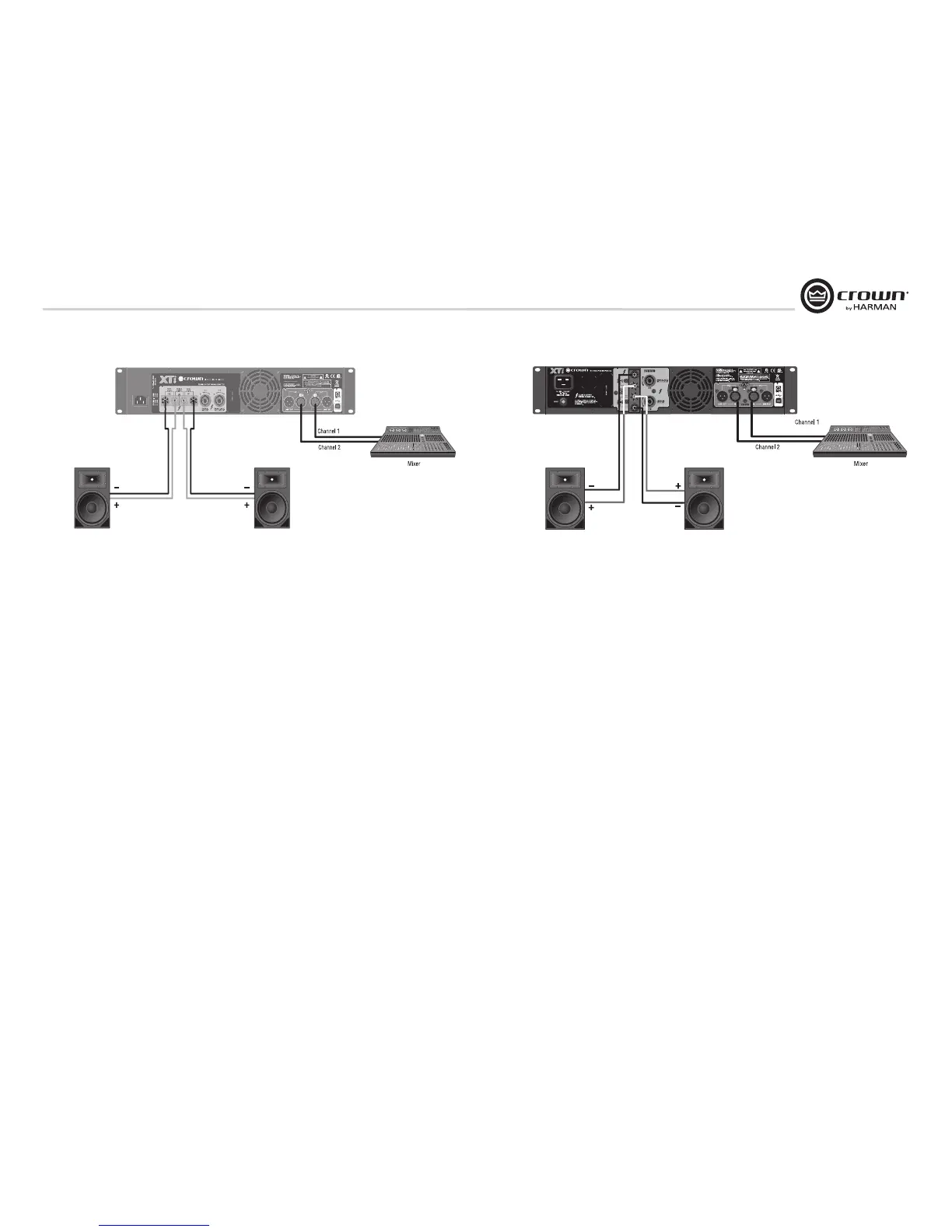

Figure 2.6 shows how to wire stereo speakers to the
binding posts.
2.6 Verkabelung
2.6.1 Stereo
Abbildung 2.6 zeigt die typische Ein- und
Ausgangs verkabelung.
EINGÄNGE: Schließen Sie die Kabel der beiden
Ein gangskanäle an.
AUSGÄNGE: Achten Sie unbedingt auf korrekte
Polarität (+/-) der Anschlüsse.
Verbinden Sie den positiven Leiter (+) eines
Lautsprecherkabels mit dem positiven Ausgang (rot)
von Kanal 1 der Endstufe und den negativen (-) mit
dem negativen Ausgang (schwarz). Schließen Sie das
zweite Lautsprecherkabel an Kanal 2 ebenso an.
Abbildung 2.6 zeigt den Lautsprecheranschluß an die
Schraubklemmen..
2.6 Cablee su sistema
2.6.1 Modo stereo
El cableado típico de entrada y salida es mostrado en la
Figura 2.6.
ENTRADAS: Conecte los cables de entrada para ambos
canales.
SALIDAS: Mantenga la polaridad adecuada (+/-) en los
conectores de salida.
Conecte el cable positivo(+) de el altoparlante del Canal 1 a
la terminal positiva (roja) del canal 1 del amplificador; repita
para el negativo (-). Repita el proceso completo del Canal 1
para el Canal 2.
La Figura 2.6 muestra como cablear altoparlantes en Stereo
a los postes de salida .
